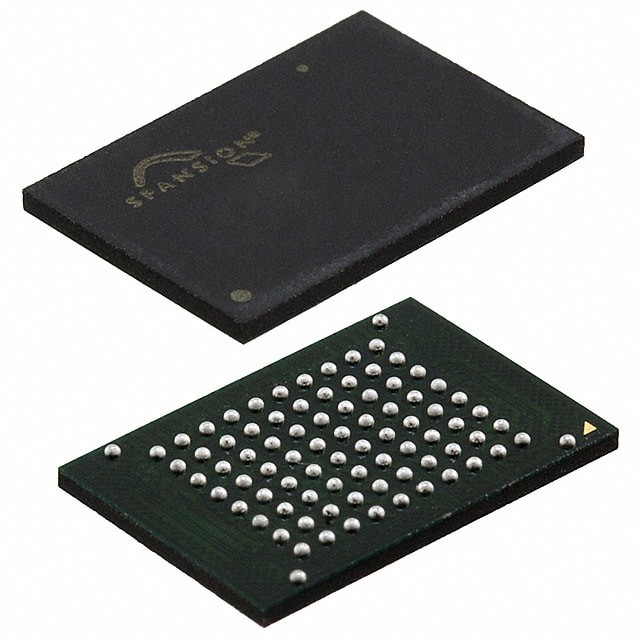

S29WS064RABBHW010 IC 플래시 64MBIT PARALLEL 84FBGA 사이프러스 반도체

일반 설명

Spansion S29WS256/128/064N는 110nm 공정 기술로 제조된 MirrorbitTM 플래시 제품입니다.이 번스트 모드 플래시 장치는 별도의 데이터와 주소 핀을 사용하여 두 개의 별도의 은행에서 제로 지연시간으로 동시에 읽기 및 쓰기 작업을 수행 할 수 있습니다.이 제품들은 80MHz까지 작동할 수 있으며 1.7V에서 1.95V의 단일 VCC를 사용하므로 더 높은 밀도를 요구하는 오늘날의 까다로운 무선 애플리케이션에 이상적입니다.더 나은 성능과 낮은 전력 소비.

특징적 인 특성

■ 단일 1.8V 읽기 / 프로그램 / 삭제 (1.70~1.95V)
■ 110 nm MirrorBitTM 기술
■ 0과 동시에 읽기/쓰기 동작
잠정성
■ 32 단어의 Write Buffer
■ 16/8/4로 구성된 16개의 은행 구조
WS256N/128N/064N에 대한 MWords
■ 4개의 16kword 부문이
메모리 배열
■ 254/126/62 64 쿼드 부문 (WS256N/128N/
064N)
■ 프로그램 가능한 래스트 리딩 모드
32개, 16개 또는 8개 단어에 대한 선형성
윙어라운드 없이
연속 순차 읽기 모드
■ SecSiTM (Secured Silicon) 부문 지역
공장과 고객을 위해 각각 128 단어
■ 20년 데이터 보존 (보통)
■ 자전거 견고성: 각 부문별로 10만 회
(유례적)
■ RDY 출력은 시스템에 사용 가능한 데이터를 나타냅니다.
■ JEDEC와 호환되는 명령어 세트 (42.4)
표준
■ 하드웨어 (WP#) 보호
부문
■ 듀얼 부트 섹터 구성 (위쪽과 아래쪽)
■ 제공 된 패키지
WS064N: 80볼 FBGA (7mm x 9mm)
WS256N/128N: 84볼 FBGA (8mm x 11.6mm)
■ 낮은 VCC 기록 억제
■ 고도화 된 사용법의 지속 및 비밀번호
부문 보호
■ 작업 상태 비트를 기록 프로그램 및 표시
삭제 작업 완료
■ 프로그램 및 컴퓨터에 대한 명령어를 중지 및 재개
삭제 작업
■ 절제 프로그램 명령어를 잠금 해제
프로그래밍 시간
■ 동기 또는 비동기 프로그램 작동,
폭발 제어 레지스터 설정과 독립적으로
■ 공장 프로그래밍 시간을 줄이기 위한 ACC 입력 핀
■ 공통 플래시 인터페이스 (CFI) 지원
■ 산업용 온도 범위 (접촉 공장)
