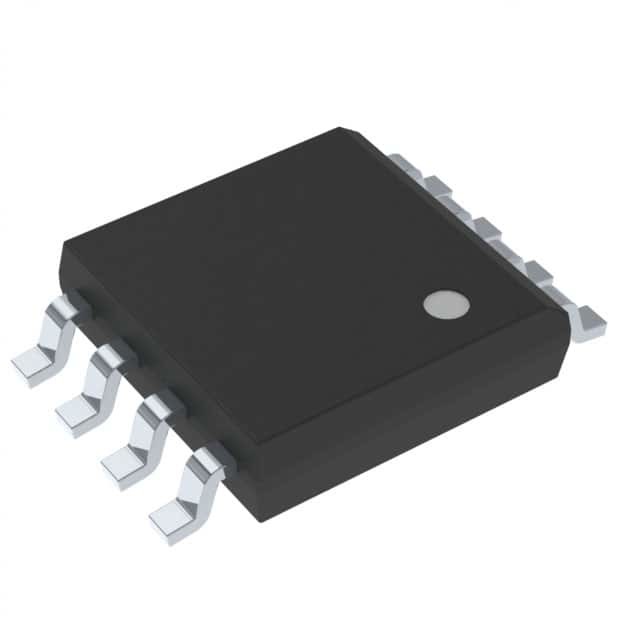

안정적 85MHZ 플래쉬 메모리 IC 16MBIT SPI 8SOIC AT45DB161E-SHD-T

브랜드 이름 Renesas Design Germany GmbH
모델 번호 AT45DB161E-SHD-T
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
기억 영역형 비휘발성입니다 메모리 포맷 플래시
기술 플래시 메모리 용량 16Mbit
메모리구성 528 바이트 X 4096 페이지 기억기접합 SPI
클럭 주파수 85 마하즈 페이지, 순환 주기 - 단어 씁니다 8us, 4 부인
엑세스 시간 - 전압 - 공급 2.5V ~ 3.6V
작동 온도 -40' C ~ 85' C (TC) 증가하는 타입 표면 부착
패키지 / 건 8 SOIC (0.209 ", 5.30 밀리미터 폭) 공급자 소자 패키지 8-soic
강조하다

안정적 플래쉬 메모리 IC

,

85MHZ 순간 메모리용 IC

,

AT45DB161E-SHD-T

메시지를 남겨주세요
제품 설명

AT45DB161E-SHD-T IC 순간 16MBIT SPI 85MHZ 8SOIC 르네사스 디자인 독일 사

제품 상세정보

기술

아트멜 AT45DB161E는 2.3V 또는 2.5V 최저치입니다, 직렬 인터페이스 순차 액세스 플래쉬 메모리가 이상적으로 폭 넓게 다양한 디지털 음성, 이미지, 프로그램 코드와 데이터 저장 어플리케이션에 적합했습니다. AT45DB161E는 또한 고속 동작을 매우 요구하여 적용성을 위한 라피드스 직렬 인터페이스를 지원합니다. 기억의 그것의 17,301,504 비트는 각각 512 바이트 또는 528 바이트의 4,096 페이지로 구성됩니다. 주 기억장치 뿐 아니라 AT45DB161E는 또한 각각 512/528 바이트의 두 SRAM 버퍼를 포함합니다. 버퍼는 주 기억장치가 재프로그램되어 인 페이지 인을 데이터 와일의 받도록 허용합니다. 양쪽 버퍼 사이에 백지를 끼워넣는 것 연속 데이터 스트림을 작성할 시스템의 능력을 극적으로 증가시킬 수 있습니다. 게다가 SRAM 버퍼는 추가적 시스템 스크래치 파데모리로서 사용될 수 있고 E2PROM 대리 실행 (비트 또는 바이트 변경 가능 여부)이 쉽게 자급 자족할 수 있는 3 단계 판독-수정-기록 작동으로 처리될 수 있습니다.

특징

단일 2.3V - 3.6V 또는 2.5V - 3.6V 공급
적합한 에스피아이 (SPI)
서포트스 SPI 방식 0과 3
Atmel® 라피드스티엠 작동을 지지합니다
전체 배열을 통한 연속적인 읽기 기능
최고 85MHz
저전력 읽기는 최고 10MHz를 옵션으로 합니다
6 나노 초 최대의 출력 시간 (tV)에 대한 시계
사용자 쉽게 잘 믿는 페이지 크기
페이지 당 512 바이트
페이지 (채무 불이행) 당 528 바이트
페이지 크기는 512 바이트 동안 사전 구성된 공장일 수 있습니다
두 완전히 독립적 SRAM 데이터 버퍼 (512/528 바이트)
주기억장치 뱇열을 재프로그램하는 동안 데이타 수신을 허락합니다
탄력적 프로그래밍 옵션
직접적으로 주 기억장치 안으로 바이트 / 페이지 프로그램 (1 내지 512/528 바이트)
버퍼 기입
주 기억장치 페이지 프로그램에 대한 버퍼
탄력적이 선택을 없앱니다
페이지는 (512/528 바이트)를 없앱니다
블록은 (4KB)를 없앱니다
분야는 (128KB)를 없앱니다
칩은 (16-mbit을) 없앱니다
프로그램과 삭제 중지 / 재개
진보적 하드웨어와 소프트웨어 자료 보안 기능
개별적 섹터 보호
개별적 부문 감금이 어떠한 부문도 영구히 판독 전용이게 합니다
128 바이트, 한때 프로그램 가능한 (OTP) 보안 등록
64 바이트 공장은 고유 식별자로 프로그램을 만들었습니다
64 바이트 유저 프로그래머블
소프트웨어 제어 리셋
제덱 스탠다드 제조와 디바이스 ID는 읽었습니다
저출력 소비
(전형적인) 500nA 초저온 전원 끄기 경향
(전형적인) 3μA 깊이인 전원 끄기 경향
(전형적인) 25μA 대기 전류
(전형적인) 11mA 액티브 판독 경향
내구성 : 100,000이지 프로그램 /는 페이지 최저치마다 사이클을 없앱니다
데이터 유지 : 20년
가득 찬 산업용 온드범위에 따릅니다
(순응한 Pb / 무할로겐화물 / 로에스) 옵션 패키징을 녹색으로 만드세요
8는 SOIC에게 (넓은 0.150을 ") 보내게 합니다
8 패드 초박형 DFN (5 X 6 X 0.6 밀리미터)
9 볼 칩-스케일 BGA (5 X 5 X 1.2 밀리미터)

상술

특성 속성 값
제조사 ADESTO
상품 카테고리 메모리 ics
시리즈 AT45DB
패키징 튜브
단일 가중치 0.019048 온스
증가하는 방식 SMD / SMT
작동 온도 범위 - + 85 C에 대한 40 C
포장 케이스 8 SOIC (0.209 ", 5.30 밀리미터 폭)
작동 온도 -40' C ~ 85' C (TC)
인터페이스 SPI, 라피드스
전압 공급 2.5 V ~ 3.6 V
공급 툴 장치 패키지 8-soic
기억장치 용량 16M (4096 페이지 X 528 바이트)
메모리식 데이터플래시
속도 85MHz
구조 칩은 쉽게 지워집니다
포맷 메모리 플래시
인터페이스 타입 SPI
조직 2 M X 8
공급전류 최대 22 마
데이터 버스 폭 8비트
공급 전압 최대 3.6 V
공급 전압 분 2.5 V
포장 케이스 SOIC-8
최대 클록 주파수 70 마하즈
타이밍식 동시에 일어납니다
기능적 적합한 컴포넌트폼, 패키지, 기능적 호환 성분
제조사 Part# 기술 제조사 비교
SST25VF016B-50-4I-qaf
메모리
6 X 5 밀리미터인 16M X 1 플래시 2.7V PROM, DSO8, 순응한 ROHS, WSON-8 마이크로칩 테크놀러지 AT45DB161E-SHD-T 대 SST25VF016B-50-4I-QAF
SST26VF016B-104I/SM
메모리
IC 플래시 2.7V PROM, 프로그래머블 롬 마이크로칩 테크놀러지 AT45DB161E-SHD-T 대 SST26VF016B-104I/SM
SST25VF016B-75-4I-S2AF
메모리
16M X 1 플래시 2.7V PROM, PDSO8, 5.20 X 8 밀리미터, 순응한 ROHS, EIAJ, SOIC-8 마이크로칩 테크놀러지 AT45DB161E-SHD-T 대 SST25VF016B-75-4I-S2AF
AT45DB161E-SSHD-T
메모리
플래시, 16MX1, PDSO8, 0.150 인치, 녹색이, 플라스틱이, MS-012AA, SOIC-8 아데스토 기술 주식회사 AT45DB161E-SHD-T 대 AT45DB161E-SSHD-T
AT45DB161E-SHD-B
메모리
플래시, 16MX1, PDSO8, 0.208 인치, 녹색이, 플라스틱이, SOIC-8 아데스토 기술 주식회사 AT45DB161E-SHD-T 대 AT45DB161E-SHD-B
AT45DB161E-SSHD-B
메모리
플래시, 16MX1, PDSO8, 0.150 인치, 녹색이, 플라스틱이, MS-012AA, SOIC-8 아데스토 기술 주식회사 AT45DB161E-SHD-T 대 AT45DB161E-SSHD-B
AT45DB161D-SU
메모리
플래시, 16MX1, PDSO8, 0.209 인치, 녹색이, 플라스틱이, EIAJ, SOIC-8 아트멜사 AT45DB161E-SHD-T 대 AT45DB161D-SU
SST25VF016B-50-4I-S2AF
메모리
16M X 1 플래시 2.7V PROM, PDSO8, 5.20 X 8 밀리미터, 순응한 ROHS, EIAJ, SOIC-8 마이크로칩 테크놀러지 AT45DB161E-SHD-T 대 SST25VF016B-50-4I-S2AF
SST25VF016B-50-4C-S2AF
메모리
16M X 1 플래시 2.7V PROM, PDSO8, 5.20 X 8 밀리미터, 순응한 ROHS, EIAJ, SOIC-8 마이크로칩 테크놀러지 AT45DB161E-SHD-T 대 SST25VF016B-50-4C-S2AF

기술

플래시 메모리용 IC 16Mb (528 바이트 X 4096 페이지) SPI 85MHz 8 SOIC
NOR 플래시 시리얼-SPI 3.3V 16M 비트 6 나노 초 8-핀 SOIC EIAJ 수입 담보 화물 보관증
순간 메모리 16M 2.5-3.6V 85Mhz 데이터 플래시
