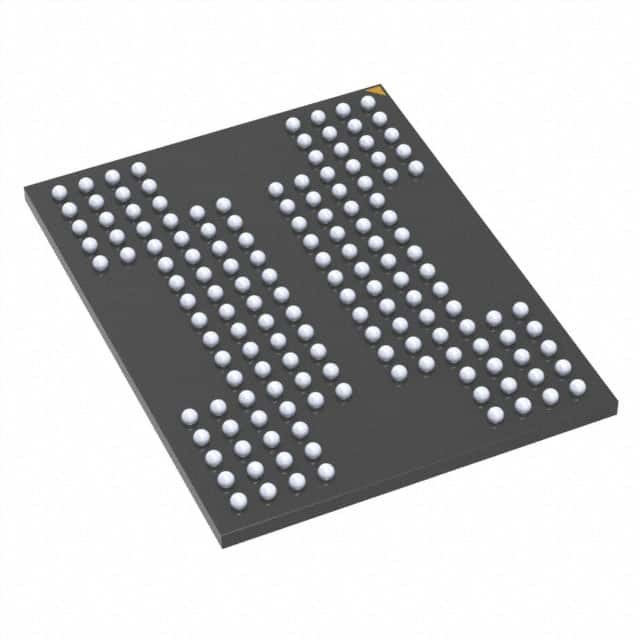

MT29F1T08CPCABH8-6:A IC FLASH 1TB PARALLEL 166MHZ 마이크로 기술 인크

일반 설명

마이크론 NAND 플래시 장치에는 고성능 I/O 작업을 위한 비동기 데이터 인터페이스가 포함되어 있다. 이 장치들은 명령어, 주소 및 데이터를 전송하기 위해 고중화 8비트 버스 (I/Ox) 를 사용합니다.아시크론 데이터 인터페이스를 구현하는 데 사용되는 다섯 개의 제어 신호가 있습니다.: CE#, CLE, ALE, WE#, RE#. 추가 신호 제어 하드웨어 기록 보호 및 장치 상태를 모니터링 (R / B #).
이 하드웨어 인터페이스는 하나의 밀도에서 다른 밀도에서 동일하게 유지되는 표준 핀 아웃을 가진 낮은 핀 카운트 장치를 생성하여 보드 재설계 없이 더 높은 밀도 연결에 대한 향후 업그레이드를 가능하게합니다.
대상 (target) 은 칩 활성화 신호에 의해 액세스되는 메모리 단위이다. 대상에는 하나 이상의 NAND 플래시 디가 포함되어 있다.NAND 플래시 다이는 명령어를 독립적으로 실행하고 상태를보고 할 수있는 최소 단위입니다.. ONFI 사양에서 NAND 플래시 다이는 논리 단위 (LUN) 로 지칭된다. 칩 활성화 신호에 적어도 하나의 NAND 플래시 다이가 있다. 자세한 내용은장치 및 배열 조직 참조.
이 장치는 GET/SET 기능을 사용하여 활성화할 수 있는 내부 4비트 ECC를 가지고 있습니다.
더 자세한 내용은 ECC의 내부 ECC 및 예비 영역 지도를 참조하십시오.

특징

• 오픈 NAND 플래시 인터페이스 (ONFI) 1.0 호환1
• 단일 수준 세포 (SLC) 기술
• 조직
페이지 크기는 x8: 2112 바이트 (2048 + 64 바이트)
페이지 크기 x16: 1056 단어 (1024 + 32 단어)
블록 크기: 64 페이지 (128K + 4K 바이트)
비행기의 크기: 2개의 비행기 x 2048개의 블록
장치 크기: 4Gb: 4096 블록; 8Gb: 8192 블록 16Gb: 16,384 블록
• 비동기 I/O 성능
TRC/tWC: 20ns (3.3V), 25ns (1.8V)
• 배열 성능
페이지 읽기: 25μs 3
프로그램 페이지: 200μs (1.8V, 3.3V)
지우기 블록: 700μs (TYP)
• 명령 집합: ONFI NAND 플래시 프로토콜
• 고급 명령어 세트
프로그램 페이지 캐시 모드4
페이지 캐시 모드 4 읽기
1회 프로그래밍 (OTP) 모드
2면 명령어 4
✅ 횡단선 (LUN) 작업
독보적인 ID를 읽습니다
블록 잠금 (1.8V만)
내부 데이터 이동
• 운영 상태 바이트는 탐지 소프트웨어 방법을 제공합니다.
사업 완수
합격/실패 조건
기록 보호 상태
• Ready/Busy# (R/B#) 신호는 작업 완료를 감지하는 하드웨어 방법을 제공합니다.
• WP# 신호: 전체 장치를 보호
• 첫 번째 블록 (블록 주소 00h) 은 ECC를 가지고 공장에서 출하 할 때 유효합니다. 필요한 최소 ECC에 대해 오류 관리 참조하십시오.
• 블록 0은 프로그램/러세이 주기가 1000보다 작으면 1비트 ECC가 필요합니다.
• 켜기 후 첫 번째 명령으로 재설정 (FFh)
• 전원을 켜면 장치 초기화 (Nand_In it) 의 대체 방법 (연결 공장)
• 데이터를 읽는 평면 내에서 지원되는 내부 데이터 이동 작업
• 품질과 신뢰성
데이터 보존 기간: 10년
내구성: 100,000 프로그램/삭제 주기
• 작동 전압 범위
VCC: 2.7~3.6V
VCC: 1.7V 1.95V
• 작동 온도:
상업용: 0°C ~ +70°C
산업 (IT): 40oC ~ + 85oC
• 패키지
48pin TSOP 타입 1, CPL2
63볼 VFBGA
