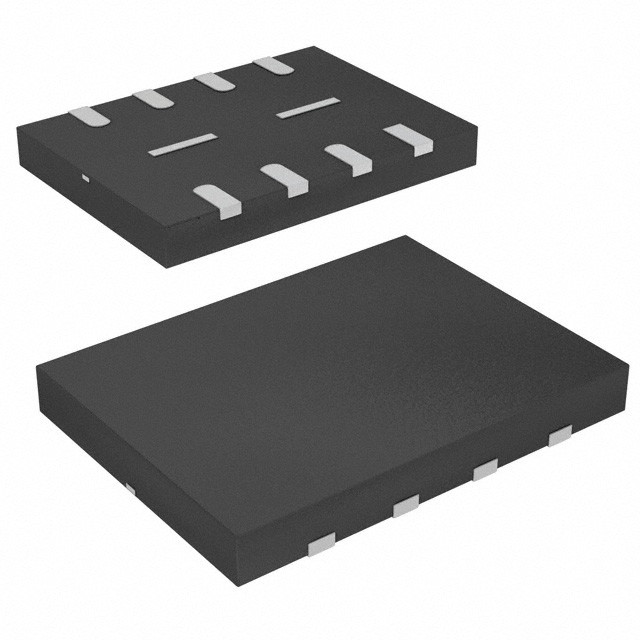

W25Q16DWUUIG IC 플래시 16MBIT SPI/QUAD 8USON Winbond Electronics

일반 설명

W25Q16DW (16M-bit) 시리즈 플래시 메모리는 제한된 공간, 핀 및 전력을 가진 시스템에 대한 저장 솔루션을 제공합니다.25Q 시리즈는 일반적인 Serial 플래시 장치보다 훨씬 더 유연성과 성능을 제공합니다. 그들은 RAM에 코드를 그림자, 듀얼 / 쿼드 SPI (XIP) 에서 직접 코드를 실행하고 음성, 텍스트 및 데이터를 저장하는 데 이상적입니다. 장치는 단일 1.65V에서 1로 작동합니다.95V 전원 공급 장치로 전류 소비는 활성 전류의 4mA와 정전 전류의 1μA로 낮습니다.모든 장치는 공간 절약 패키지로 제공됩니다.
W25Q16DW 배열은 각각 256 바이트의 8,192 개의 프로그래밍 가능한 페이지로 구성되어 있습니다. 한 번에 최대 256 바이트까지 프로그래밍 할 수 있습니다. 페이지는 16 개의 그룹으로 삭제 할 수 있습니다.128개의 그룹 (32KB 블록 삭제), 256 그룹 (64KB 블록 지우기) 또는 전체 칩 (칩 지우기). W25Q16DW는 각각 512 개의 지울 수있는 섹터와 32 개의 지울 수있는 블록을 가지고 있습니다.작은 4KB 섹터는 데이터 및 매개 변수 저장이 필요한 응용 프로그램에서 더 많은 유연성을 허용합니다.(그림 2 참조)
W25Q16DW는 표준 시리즈 주변 인터페이스 (SPI), 듀얼 / 쿼드 I / O SPI 및 2 클럭 명령 주기 쿼드 주변 인터페이스 (QPI) 를 지원합니다.일련 데이터 I/O0 (DI), I/O1 (DO), I/O2 (/WP) 및 I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructions이 전송 속도는 표준 비동기 8비트 및 16비트 병렬 플래시 메모리를 능가할 수 있습니다.연속 읽기 모드는 24 비트 주소를 읽기 위해 명령어 오버헤드 8 클럭만큼 적은 효율적인 메모리 액세스를 허용, 진정한 XIP (현장에서 실행) 동작을 허용합니다.
홀드 핀, 기록 보호 핀 및 프로그래밍 할 수있는 기록 보호, 상위 또는 하위 배열 제어, 추가 제어 유연성을 제공합니다.장치는 JEDEC 표준 제조업체 및 장치 식별을 지원합니다., 64 비트 고유 일련 번호와 4 256 바이트 보안 레지스터.

특징

• 스피 플래시 기억 가족
W25Q16DW: 16M 비트 / 2M 바이트 (2,097152)
표준 SPI: CLK, /CS, DI, DO, /WP, /Hold
이중 SPI: CLK, /CS, IO0, IO1, /WP, /Hold
4개의 SPI: CLK, /CS, IO0, IO1, IO2, IO3
QPI: CLK, /CS, IO0, IO1, IO2, IO3
• 최고 성능의 일련 플래시
104MHz 표준 / 듀얼 / 쿼드 SPI 시계
208/416MHz 대등한 듀얼/쿼드 SPI
50MB/S 연속 데이터 전송 속도
100000개 이상의 삭제/프로그램 사이클
20년 이상 데이터 보존
• 효율적인 ‧ 연속 읽기 ‧ 및 QPI 모드
8/16/32/64-바이트 랩으로 연속 읽기
8시간 정도면 기억을 처리할 수 있습니다.
4개의 주변 인터페이스 (QPI) 가 감소합니다.
교육 비용
실제 XIP (현장에서 실행) 동작을 허용합니다
X16 평행 플래시보다 더 좋은 성능
• 낮은 전력, 넓은 온도 범위
∙ 1.65~1.95V 전원 공급
4mA 액티브 전류, <1μA 전원 다운 (typ.)
-40°C ~ +85°C 작동 범위
4KB 섹터를 가진 유연한 아키텍처
유니폼 섹터 지우기 (4K 바이트)
유니폼 블록 지워 (32K 및 64K 바이트)
프로그램 가능한 페이지당 1~256바이트의 프로그램
삭제/프로그램 중단 및 재개
• 고급 보안 기능
소프트웨어 및 하드웨어 기록 보호
위/아래, 4KB 보완 배열 보호
전원 공급 차단 및 OTP 보호
각 장치에 대한 64비트 고유 ID
OTP 잠금으로 4X256-바이트 보안 레지스터
유연성 및 비 유연성 상태 레지스터 비트
• 공간 효율적인 포장
8핀 SOIC 150/208 밀리
8 패드 WSON 6x5-mm, USON 4x3-mm
8볼 WLBGA
16핀 SOIC 300밀리
KGD 및 다른 옵션에 대해 Winbond에 연락하십시오.
