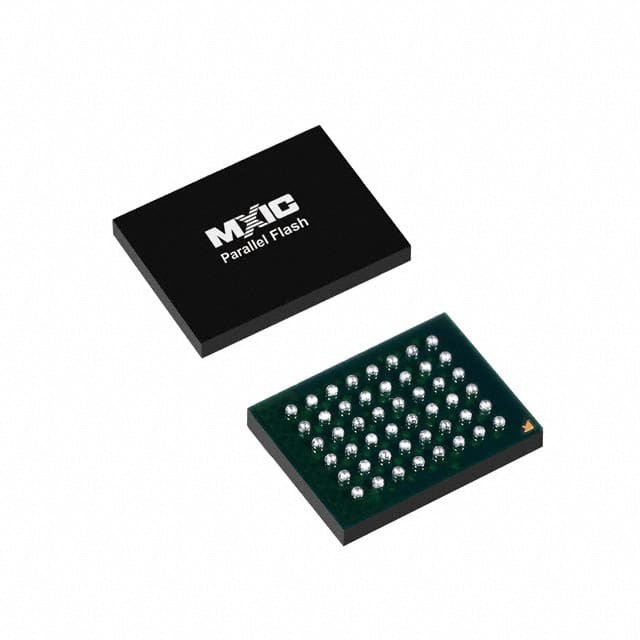

MX29LV800CTXEI-70G IC 플래시 8MBIT PARALLEL 48LFBGA 매크로닉스

MX29LV160C T/B 제품군은 중단되었습니다. MX29LV160C T/B 제품군은 새로운 디자인에 권장되지 않습니다. MX29LV160D T/B 제품군은 권장 대체 제품입니다.전체 사양 및 주문 정보에 대해서는 MX29LV160D T/B 데이터 시트를 참조하십시오., 또는 지역 판매 담당자에게 연락하여 추가 지원을 받으십시오.

특징

일반적 특징
• 바이트/워드 모드 전환 가능:
- 524,288 x8 / 262,144 x16 (MX29LV400C)
- 1,048,576 x8 / 524,288 x16 (MX29LV800C)
- 2번097152 x 8/1048,576 x16 (MX29LV160C)
• 부문 구조
- 16K 바이트 x 1, 8K 바이트 x 2, 32K 바이트 x 1 64K 바이트 x 7 (MX29LV400C), 64K 바이트 x 15 (MX29LV800C), 64K 바이트 x 31 (MX29LV160C)
- 보호 부문에서 프로그램 또는 삭제 작업을 방지하는 부문 보호 기능을 제공합니다
- 암호 변경을 허용하는 칩 보호 기능을 제공합니다
- 이전에 보호 된 부문에서 코드 변경을 위해 일시적인 부문 보호 기능을 제공합니다
• 단일 전원 공급 장치 작동
- 2.7에서 3.6 볼트 읽기, 삭제 및 프로그램 작업
• 1V에서 Vcc + 1V까지 250mA까지 보호 된 잠금
낮은 Vcc 기록 억제: Vcc ≤ 1.4V
• JEDEC 표준과 호환
- 피노트 및 단일 전원 공급 플래시에 호환되는 소프트웨어
• MX29LV400B/MX29LV800B/MX29LV160B 장치와 기능적으로 호환됩니다.

성능

• 높은 성능
- 빠른 액세스 시간: 45R (MX29LV400C 및 MX29LV800C 만), 55R/70/90ns
- 빠른 프로그램 시간: 7s / 단어 전형적으로 가속 함수를 사용
- 빠른 삭제 시간: 0.7s / 부문, 15s / 칩 (유례적으로, MX29LV160C)
• 낮은 전력 소모
- 낮은 활성 판독 전류: 5MHz에서 10mA (보통)
- 낮은 대기 전류: 200nA (기반)
• 최소 10만 번 삭제/프로그램 사이클
• 20 년 동안 데이터 보존

소프트웨어 특징

• 삭제 중지/ 다시 시작 삭제
- 삭제되지 않는 다른 섹터에서 데이터를 읽기 또는 프로그램 데이터에 섹터 지워 작업 중지
• 상태 응답
- 데이터# 투표 & 트글 비트 프로그램 탐지 및 삭제 작업 완료를 제공합니다
• 공동 플래시 인터페이스 (CFI) 를 지원합니다.

하드웨어 특징

• 준비/집업# (RY/BY#) 출력
- 프로그램을 감지 하 고 작업 완료 삭제 하 여 하드웨어 방법을 제공합니다
• 하드웨어 리셋 (RESET#) 입력
이름?

패키지

• 44 핀 SOP
• 48핀 TSOP
48볼 TFBGA
48볼 LFBGA
• 48볼 WFBGA
48볼 XFLGA
• 모든 장치는 RoHS 준수
