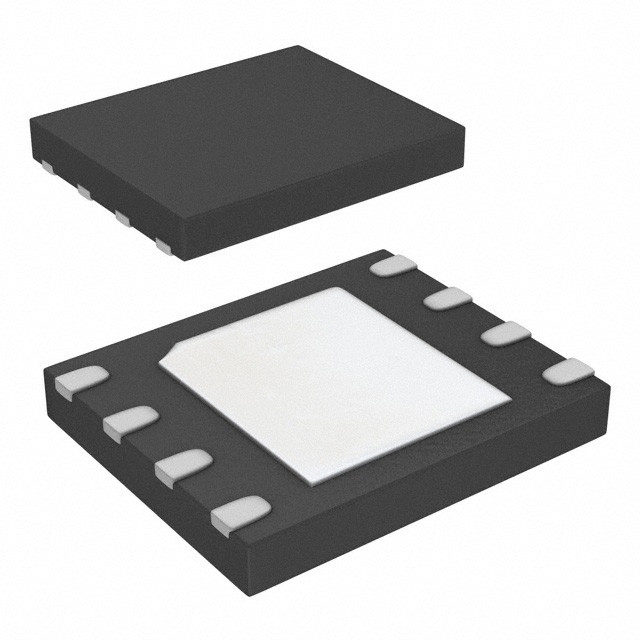

IS25LP064A-JLLE IC FLASH 64MBIT SPI/QUAD 8WSON ISSI, 통합 실리콘 솔루션 인크

일반 설명

IS25LQ020/040는 2 Mbit / 4 Mbit Serial Peripheral Interface (SPI) 플래시 메모리로 단일, 이중 또는 쿼드 출력을 제공합니다.장치는 정상적인 읽기 모드에서 33 MHz fclock 속도를 지원하도록 설계되었습니다., 그리고 104 MHz의 빠른 읽기 (쿼드 출력 100MHz) 는 업계에서 가장 빠르다. 장치들은 2.3 Volt에서 3.6 Volt까지의 단일 저전압 전원 공급원을 사용하여 읽기,삭제 및 프로그램 작업장치는 표준 EPROM 프로그래머로 프로그래밍 할 수 있습니다.

특징

• 단일 전원 공급 장치 작동
- 저전압 범위: 2.3V - 3.6V
• 기억력 조직
- IS25LQ020: 256K x 8 (2 Mbit)
- IS25LQ040: 512K x 8 (4 Mbit)
• 비용 효율적인 부문/블록 건축
- 2Mb / 4Mb: 균일 4KByte 섹터 / 16 균일 64KByte 블록
• 연쇄 주변 인터페이스 (SPI) 호환
- 단일, 듀얼 또는 쿼드 출력을 지원
- SPI 모드 0과 3를 지원합니다.
- 정상 판독을 위한 최대 33 MHz 클럭 속도
- 최대 104 MHz 클럭 속도 빠른 읽기
- 최대 208MHz 클럭 레이트 대등자
- 최대 400MHz 클럭 레이트 동등 쿼드 SPI
• 바이트 프로그램 동작
- 전형적인 10 US / 바이트
• 페이지 프로그램 (최고 256 바이트) 동작
- 페이지 프로그램당 최대 0.7ms
• 부문, 블록 또는 칩 삭제 작업
- 섹터 삭제 (4KB) → 150ms (형)
- 블록 삭제 (64KB) → 500ms (형)
- 칩 삭제 → 0.5s (2Mb)
- 칩 삭제 → 1초 (4MB)
• 낮은 전력 소모
- 최대 12mA 액티브 읽기 전류
- 최대 20mA 프로그램/사지 전류
- 최대 50 uA 대기 전류
• 하드웨어 기록 보호
- 기록 작업에서 장치를 보호하고 보호하지 않습니다
• 소프트웨어 작성 보호
- 블록 보호 (BP3, BP2, BP1, BP0) 비트 부분 또는 전체 메모리를 읽기 전용으로 구성 할 수 있습니다
• 높은 제품 내구성
- 단일 분야별로 100000개의 프로그램/삭제 주기가 보장됩니다.
- 최소 20년 데이터 보존
• 산업 표준 핀 아웃 및 패키지
- 8핀 SOIC 208mil
- 8핀 SOIC 150밀리
- 8핀 VVSOP 150밀리
- 8-핀 WSON (5x6mm)
- 8-핀 USON (2x3mm)
- KGD (Call Factory)
- 납 없는 (Pb 없는) 패키지
- 자동차 온도 범위
• 추가 256 바이트 보안 정보 한 번 프로그래밍 가능한 (OTP) 영역
• 특수 보호 기능
- 안전 보호 기능 (1 부록)
- 부문 잠금 해제 기능
