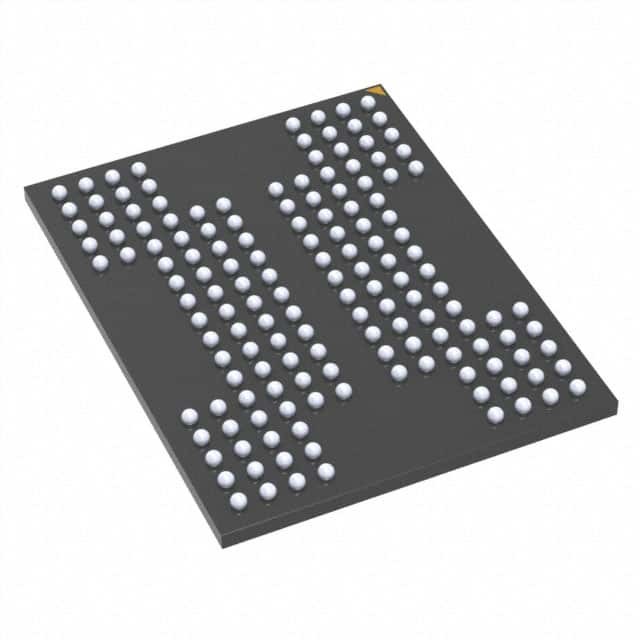

MT29F512G08CKCABH7-6:A TR IC FLASH 512GBIT PAR 152TBGA 마이크론 테크놀로지 인크

일반 설명

미크론 NAND 플래시 장치에는 고성능 I/O 작업을 위한 비동기 데이터 인터페이스가 포함되어 있습니다. 이 장치들은 명령어, 주소 및 데이터를 전송하기 위해 고중복합 8비트 버스 (DQx) 를 사용합니다.asyn chronous 데이터 인터페이스를 구현하는 데 사용되는 다섯 제어 신호가 있습니다: CE#, CLE, ALE, WE#, RE#. 추가 신호는 하드웨어 기록 보호 (WP#) 를 제어하고 장치 상태를 모니터링합니다 (R/B#).

특징

• 오픈 NAND 플래시 인터페이스 (ONFI) 2.2 호환1
• 다단계 세포 (MLC) 기술
• 조직
페이지 크기 x8: 8640 바이트 (8192 + 448 바이트)
블록 크기: 256 페이지 (2048K + 112K 바이트)
비행기의 크기: 2개의 비행기 x 2048개의 블록
장치 크기: 64GB: 4096 블록
128Gb: 8192 블록
256Gb: 16,384 블록
512Gb: 32,786 블록
• 동시 I/O 성능
시크론 타이밍 모드 5까지
시속: 10ns (DDR)
피인당 읽기/쓰기 처리량: 200 MT/s
• 비동기 I/O 성능
5까지 비동기 시계 모드
∙
tRC/tWC: 20ns (MIN)
• 배열 성능
페이지 읽기: 50μs (MAX)
프로그램 페이지: 1300μs (TYP)
지우기 블록: 3ms (TYP)
• 작동 전압 범위
VCC: 2.7~3.6V
VCCQ: 1.7V 1.95V, 2.7V 3.6V
• 명령 집합: ONFI NAND 플래시 프로토콜
• 고급 명령어 세트
프로그램 캐시
캐시 순서를 읽습니다
캐시를 무작위로 읽습니다
1회 프로그래밍 (OTP) 모드
여러 플레인 명령어
여러 LUN 운영
독보적인 ID를 읽습니다
복사본
• 첫 번째 블록 (블록 주소 00h) 은 배송 시 유효합니다.
필요 한 최소 ECC 를 참조 하십시오.
오류 관리 (109 페이지).
• 전원 공급 후 첫 번째 명령으로 재설정 (FFh)
에
• 운영 상태 바이트는
탐지
사업 완수
합격/실패 조건
기록 보호 상태
• 데이터 스트로브 (DQS) 신호 는 하드웨어적 방법 을 제공한다
동기화 데이터 DQ
인터페이스
• 비행기에서 복사 작업 지원
데이터를 읽어내는 것
• 품질과 신뢰성
데이터 보존 기간: 10년
내구성: 5000 프로그램/삭제 사이클
• 작동 온도:
상업용: 0°C ~ +70°C
산업 (IT): 40oC ~ + 85oC
• 패키지
52 패드 LGA
48pin TSOP
100볼 BGA
