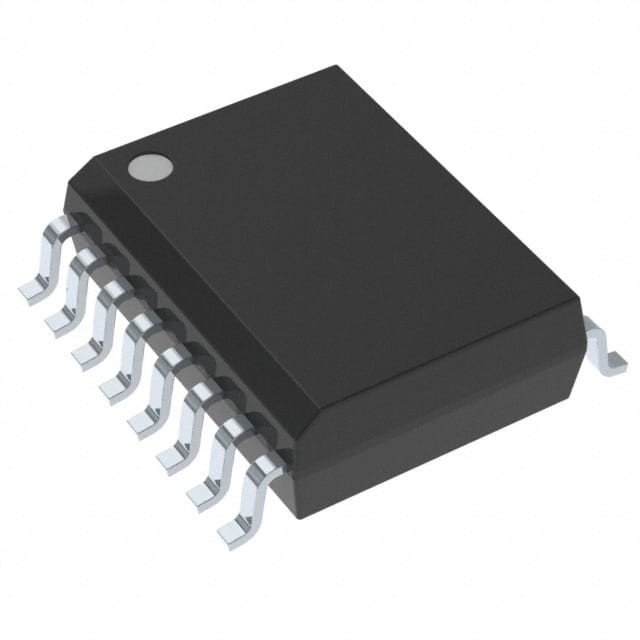

CY14B101PA-SFXI IC NVSRAM 1MBIT SPI 40MHZ 16SOIC 인피니언 테크놀로지

전반적인 설명

사이프러스 CY14X101PA는 1 Mbit nvSRAM [1]과 일련 SPI 인터페이스가 있는 단일 통합 회로에서 완전한 기능의 RTC를 결합한다. 메모리는 각각 8 비트의 128K 단어로 구성되어 있다.내장된 비휘발성 요소는 퀀텀 트랩 기술을 포함합니다., 세계에서 가장 신뢰할 수 있는 비휘발성 메모리를 만듭니다. SRAM은 무한한 읽기 및 기록 주기를 제공하며, 퀀텀 트랩 셀은 매우 신뢰할 수 있는 비휘발성 데이터 저장소를 제공합니다.SRAM에서 비휘발성 요소로 데이터 전송 (STORE 동작) 은 전원이 꺼지면 자동으로 이루어집니다.. 전원을 켜면 비휘발성 메모리 (RECALL 작업) 에서 SRAM에 데이터가 복원됩니다. SPI 명령어를 통해 STORE 및 RECALL 작업을 시작할 수도 있습니다.

특징

■ 1Mbit 비휘발성 정적 무작위 액세스 메모리 (nvSRAM)
내부적으로 128K × 8로 구성된
- STORE to QuantumTrap 비휘발성 요소는 전원이 꺼지면 자동으로 시작됩니다 (AutoStore) 또는 SPI 명령 (Software STORE) 또는 HSB 핀 (Hardware STORE) 을 사용하여
전원을 켜면 SRAM로 리콜 (Power Up RECALL) 또는 SPI 명령 (Software RECALL) 으로 시작됩니다.
작은 콘덴시터와 함께 전원을 끄는 자동 스토어
■ 높은 신뢰성
무한한 읽기, 쓰기, 그리고 RECALL 사이클
1백만 개의 스토어 사이클을 퀀텀 트랩에
데이터 보존: 85 °C에서 20 년
■ 실시간 시계 (RTC)
✅ 완전 기능 RTC
경비견 타이머
프로그램 할 수 있는 인터럽트 기능이 있는 시계 경보
부호 전력 고장 표시
프로그램 가능한 주파수 (1 Hz, 512 Hz, 4096 Hz, 32.768 kHz)
RTC를 위한 콘덴시터 또는 배터리 보조
045μA (보통) 의 백업 전류
■ 40MHz 및 104MHz 고속 일련 주변 인터페이스 (SPI)
40MHz 클럭 속도 SPI 0주기 지연으로 기록 및 읽기
104 MHz 클럭 속도 SPI 기록 및 읽기 (특별 빠른 읽기 명령어)
SPI 모드 0 (0, 0) 와 모드 3 (1, 1) 를 지원합니다.
■ 특수 기능에 대한 SPI 접근
비휘발성 저장/회복
8바이트 일련 번호
제조자 ID 및 제품 ID
잠자리 모드
■ 글쓰기 보호
■ Write Protect (WP) 핀을 사용하는 하드웨어 보호
️ Write Disable 명령어를 사용하여 소프트웨어 보호
1⁄4, 1/2 또는 전체 배열에 대한 소프트웨어 블록 보호
■ 낮은 전력 소비
40MHz 동작에서 3mA의 평균 활성 전류
평균 대기 상태 전류 250μA
8μA의 잠자리 모드 전류
■ 산업 표준 구성
작동 전압:
CY14C101PA: VCC = 2.4V ~ 2.6V
• CY14B101PA: VCC = 2.7V ~ 3.6V
CY14E101PA: VCC = 4.5V ~ 5.5V
산업용 온도
16핀 소형 통합 회로 (SOIC) 패키지
위험물질 제한 (RoHS) 준수
