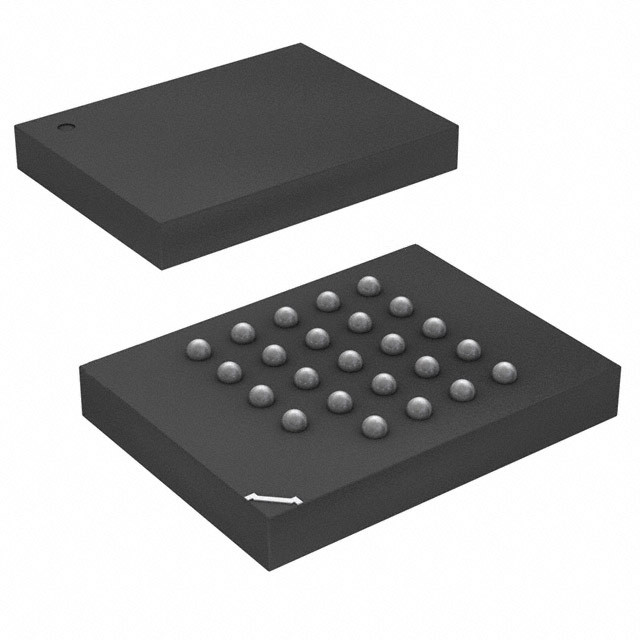

MX25L51245GXDI-10G IC FLASH 512MBIT SPI/QU 24CSPBGA 매크로닉스

일반 설명

MX25L1005는 CMOS 1,048MX25L1005는 단순한 3선 버스에서 작동할 수 있는 일련 주변 인터페이스와 소프트웨어 프로토콜을 갖추고 있습니다.세 버스 신호는 시계 입력 (SCLK), 일련 데이터 입력 (SI) 및 일련 데이터 출력 (SO). 장치에 대한 SPI 액세스는 CS # 입력으로 활성화됩니다.
MX25L1005는 전체 칩에서 순차적인 읽기 작업을 제공합니다.
프로그램/삭제 명령이 발행된 후, 자동 프로그램/삭제 알고리즘이 실행되며, 해당 페이지 또는 섹터/블록 위치를 프로그램/삭제하고 확인합니다.프로그램 명령은 페이지 (256 바이트) 기반에서 실행됩니다, 그리고 지우는 명령은 칩이나 섹터 (~ 4K 바이트) 또는 블록 (~ 64K 바이트) 에서 실행됩니다.
사용자가 쉽게 인터페이스를 사용할 수 있도록 칩의 상태를 표시하는 상태 레지스터가 포함되어 있습니다.상태 읽기 명령은 WIP 비트를 통해 프로그램의 완료 상태를 감지하거나 작업을 지우기 위해 발급 될 수 있습니다.
장치가 작동하지 않고 CS#가 높을 때 대기 모드로 설정되어 10uA DC 전류보다 적게 소비합니다.
MX25L1005는 MXIC의 독점 메모리 셀을 활용하여 10만 개의 프로그램 및 삭제 사이클 후에도 메모리 컨텐츠를 안정적으로 저장합니다.

특징

일반
• 연쇄 주변 인터페이스 (SPI) 호환 -- 모드 0 및 모드 3
• 1,048,576 x 1 비트 구조
• 각 4K 바이트의 32 개의 동등 섹터
- 각 부문이 개별적으로 삭제될 수 있습니다.
• 각각 64K 바이트의 2 개의 동일한 블록
- 모든 블록은 개별적으로 지울 수 있습니다.
• 단일 전원 공급 장치 작동
- 2.7에서 3.6 볼트 읽기, 삭제 및 프로그램 작업
• 100mA에서 -1V에서 Vcc +1V까지 보호 된 잠금
• 낮은 Vcc 기록 억제기는 1.5V에서 2.5V입니다.

성능

• 높은 성능
- 빠른 액세스 시간: 85MHz 시리즈 시계 (15pF + 1TTL 로드) 및 66MHz 시리즈 시계 (30pF + 1TTL 로드)
- 빠른 프로그램 시간: 1.4ms (보통) 및 5ms (최대) / 페이지 (256-바이트 / 페이지)
- 빠른 삭제 시간: 60ms (일반) 및 120ms (최대) / 부문 (부문당 4K 바이트) ; 1s (일반) 및 2s (최대) / 블록 (블록당 64K 바이트)
• 낮은 전력 소모
- 낮은 활성 읽기 전류: 85MHz에서 12mA (최대), 66MHz에서 8mA (최대), 33MHz에서 4mA (최대)
- 낮은 활성 프로그래밍 전류: 15mA (최대)
- 낮은 액티브 지우기 전류: 15mA (최대)
- 낮은 대기 전류: 10uA (최대)
- 깊은 전원 다운 모드 1uA (유례)
• 최소 10만 번 삭제/프로그램 사이클

소프트웨어 특징

• 입력 데이터 형식
- 1바이트 명령 코드
• 블록 잠금 보호
- BP0~BP1 상태 비트는 프로그램 및 지우는 명령에 대한 소프트웨어 보호 영역의 크기를 정의합니다.
• 자동 삭제 및 자동 프로그램 알고리즘
- 자동으로 삭제 및 선택된 부문에서 데이터를 확인
- Automatically programs and verifies data at selected page by an internal algorithm that automatically times the program pulse widths (Any page to be programed should have page in the erased state first)
• 상태 레지스터 기능
• 전자적 식별
- JEDEC 2바이트 장치 ID
- RES 명령어, 1 바이트 장치 ID

하드웨어 특징
• SCLK 입력
- 일련 시계 입력
• SI 입력
- 일련 데이터 입력
• SO 출력
- 일련 데이터 출력
• WP# 핀
- 하드웨어 쓰기 보호
• HOLD# 핀
- 칩을 선택하지 않고 칩을 중지
• 패키지
- 8핀 SOP (150밀리)
- 8-토지 USON (2x3x0.6mm) *
