S25FL256SAGNFI003 IC FLASH 256MBIT SPI/QUAD 8WSON 인피니언 테크놀로지

일반 설명

Spansion S25FL128S 및 S25FL256S 장치는 다음을 사용하는 플래시 비휘발성 메모리 제품입니다.
■ 미러리 비트 기술 - 각 메모리 배열 트랜지스터에 두 개의 데이터 비트 를 저장 하는 기술
■ 이클립스 아키텍처 - 프로그램 성능과 지우는 성능을 크게 향상시킵니다
■ 65nm 공정 리토그래피

이 기기 가족은 일련 주변 인터페이스 (SPI) 를 통해 호스트 시스템에 연결됩니다.전통적인 SPI 단일 비트 직렬 입력 및 출력 (SIngle I/O 또는 SIO) 는 지원되며 선택적으로 2 비트 (Dual I/O 또는 DIO) 및 4 비트 (Quad I/O 또는 QIO) 직렬 명령도 지원됩니다.이 다중 너비 인터페이스는 SPI 멀티 I/O 또는 MIO라고 불립니다. 또한 FL-S 가족은 SIO, DIO,그리고 QIO는 시계 양쪽 가장자리에 주소 전송 및 데이터를 읽습니다.

이클립스 아키텍처는 페이지 프로그래밍 버퍼를 갖추고 있으며 한 작업에서 최대 128 단어 (256 바이트) 또는 256 단어 (512 바이트) 를 프로그래밍 할 수 있습니다.이전 세대의 SPI 프로그램이나 삭제 알고리즘보다 더 빠른 효과적인 프로그래밍 및 지우는 결과를 가져옵니다..
플래시 메모리에서 직접 코드를 실행하는 것은 종종 실행-인-플레이스 또는 XIP라고 불립니다. QIO 또는 DDR-QIO 명령어를 사용하여 지원되는 더 높은 클럭 속도에서 FL-S 장치를 사용하여,명령어 읽기 전송 속도는 전통적인 병렬 인터페이스와 일치하거나 초과 할 수 있습니다., 비동기, NOR 플래시 메모리 신호 수를 극적으로 줄이는 동시에.
S25FL128S 및 S25FL256S 제품은 다양한 임베디드 애플리케이션에 필요한 유연성과 빠른 성능과 함께 높은 밀도를 제공합니다.데이터 저장.

특징

■ 밀도
128 Mbits (16 Mbytes)
256 Mbits (32 Mbytes)
■ 연쇄 주변 인터페이스 (SPI)
SPI 시계의 극성 및 단계 모드 0 및 3
이중 데이터 레이트 (DDR) 옵션
확장 주소: 24 또는 32 비트 주소 옵션
S25FL-A와 호환되는 Serial Command 세트와 발자국
S25FL-K 및 S25FL-P SPI 가족
✓ 다중 I/O 명령어 세트 및 발자국
S25FL-P SPI 가족
■ 명령어 읽기
정상, 빠른, 듀얼, 쿼드, 빠른 DDR, 듀얼 DDR, 쿼드 DDR
AutoBoot - 시작 또는 재설정 하 고 정상 또는 쿼드 읽기 실행
미리 선택한 주소에서 명령 자동으로
구성 정보에 대한 공통 플래시 인터페이스 (CFI) 데이터
■ 프로그래밍 (1.5 MBytes/s)
256 또는 512 바이트 페이지 프로그래밍 버퍼 옵션
느린 시계 시스템용 쿼드 입력 페이지 프로그래밍 (QPP)
■ 삭제 (0.5~0.65 MB/s)
하이브리드 섹터 크기 옵션 - 32개의 4kbyte 섹터로 구성된 물리적 집합
주소 공간의 위쪽 또는 아래쪽에서 나머지 모든 섹터를
64kbytes, 이전 세대 S25FL 장치와의 호환성
단일 부문 옵션 - 항상 소프트웨어에 대한 256kbyte 블록을 삭제
더 높은 밀도와 미래 장치와의 호환성
■ 자전거 타기 내구성
100000 프로그램 삭제 사이클 어떤 분야에 전형적인
■ 데이터 보존
20 년 데이터 보존 전형
■ 보안 기능
1024 바이트의 한 번 프로그램 (OTP) 배열
∙ 블록 보호:
프로그램 또는 보안을 제어하기 위해 상태 레지스터 비트
여러 부문의 쇄폐
하드웨어 및 소프트웨어 제어 옵션
부문 보호 (ASP)
부트 코드 또는 비밀번호로 제어되는 개별 부문 보호
■ 에클립스 (TM) 아키텍처와 함께 65 nm 미러비트 기술
■ 원자력 공급 전압: 2.7V ~ 3.6V
■ I/O 공급 전압: 1.65V ~ 3.6V
SO16 및 FBGA 패키지
■ 온도 범위:
산업용 (-40°C ~ +85°C)
자동차 내장 (-40°C ~ +105°C)
■ 패키지 (모든 Pb 없는 제품)
16개의 납 SOIC (300mL)

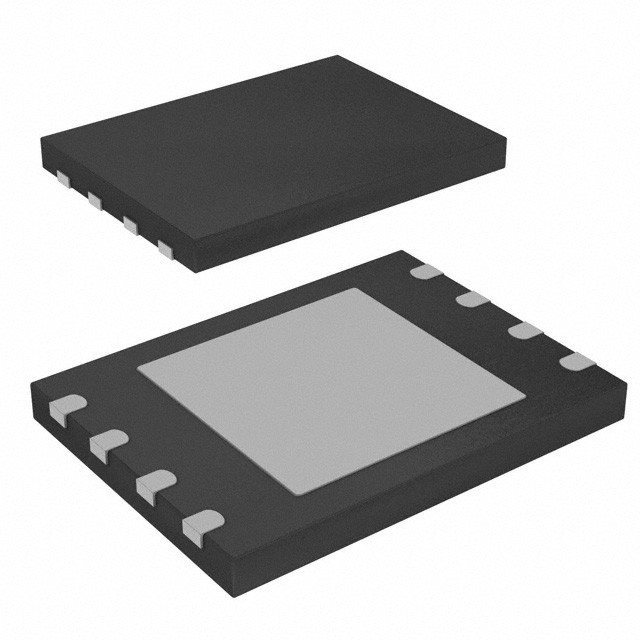

WSON 6 x 8mm
BGA-24 6x8mm
5 x 5 볼 (FAB024) 및 4 x 6 볼 (FAC024) 발자국 옵션
잘 알려져 있고 잘 테스트 된 다이
