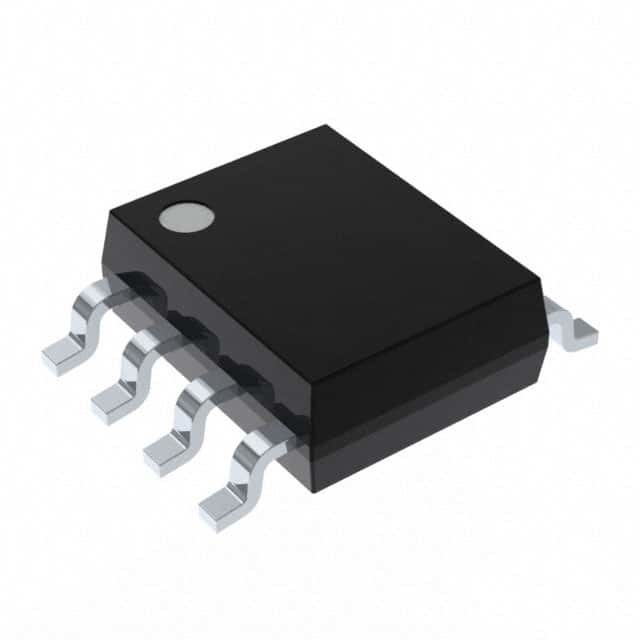

IS25LP128-JBLE IC FLASH 128MBIT SPI/QUAD 8SOIC ISSI, 통합 실리콘 솔루션 인크

일반 설명

IS25LQ016는 16 Mbit Serial Peripheral Interface (SPI) 플래시 메모리이며, 단일, 듀얼 또는 쿼드 출력을 제공합니다. 장치는 정상적인 읽기 모드에서 50 MHz fclock 속도를 지원하도록 설계되었습니다.그리고 104 MHz의 빠른 읽기 (Quad 출력 100MHz)이 장치들은 2.3 볼트에서 3.6 볼트까지의 단일 저전압 전원 공급원을 사용하여 읽기, 삭제 및 프로그램 작업을 수행합니다.장치는 표준 EPROM 프로그래머에서 프로그래밍 될 수 있습니다.

특징

• 단일 전원 공급 장치 작동
- 저전압 범위: 2.3V - 3.6V
• 기억력 조직
- IS25LQ016: 2048K x 8 (16 Mbit)
• 비용 효율적인 부문/블록 건축
- 16Mb: 4KByte 단위 섹터 / 32개의 64KByte 단위 블록
• 연쇄 주변 인터페이스 (SPI) 호환
- 단일, 듀얼 또는 쿼드 출력을 지원
- SPI 모드 0과 3를 지원합니다.
- 정상 판독을 위한 최대 50MHz 클럭 속도
- 최대 104 MHz 클럭 속도 빠른 읽기
- 최대 208MHz 클럭 레이트 대등자
- 최대 400MHz 클럭 레이트 동등 쿼드 SPI
• 바이트 프로그램 동작
- 전형적인 10 US / 바이트
• 페이지 프로그램 (최고 256 바이트) 동작
- 페이지 프로그램당 최대 0.7ms
• 부문, 블록 또는 칩 삭제 작업
- 섹터 지우기 (4KB) -> 150ms (형)
- 블록 삭제 (64KB) -> 500ms (형)
- 칩 삭제 -> 5s (형)
• 낮은 전력 소모
- 최대 12mA 액티브 읽기 전류
- 최대 20mA 프로그램/사지 전류
- 최대 30 uA 대기 전류
• 하드웨어 기록 보호
- 기록 작업에서 장치를 보호하고 보호하지 않습니다
• 소프트웨어 작성 보호
- 블록 보호 (BP3, BP2, BP1, BP0) 비트 부분 또는 전체 메모리를 읽기 전용으로 구성 할 수 있습니다
• 높은 제품 내구성
- 단일 분야별로 100000개의 프로그램/삭제 주기가 보장됩니다.
- 최소 20년 데이터 보존
• 산업 표준 핀 아웃 및 패키지
- 8핀 208밀리 SOIC
- 8개 WSON
- PDIP
- 8핀 208밀리 VSOP
- 납 없는 (Pb 없는) 패키지
• 추가 256 바이트 보안 정보 일회 프로그래밍 (OTP) 영역
• 특수 보호 기능
- 안전 보호 기능 (1 부록)
- 부문 잠금 해제 기능 (2 부록)
