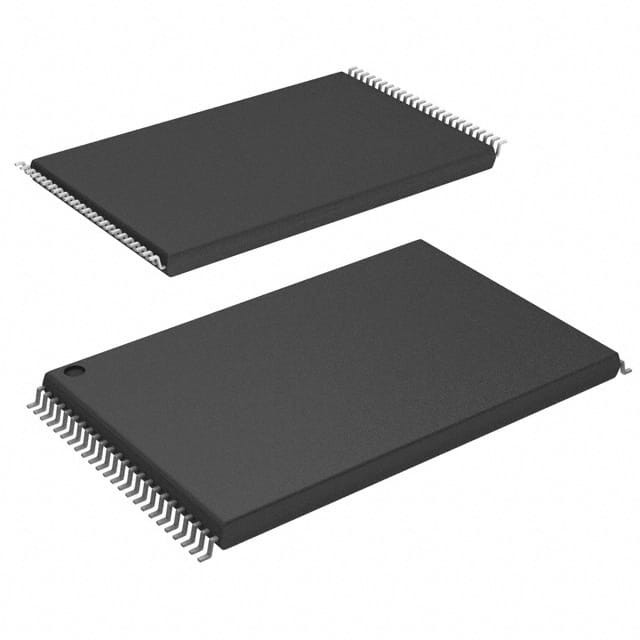

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP 마이크로칩 기술

제품 설명

SST39VF1601C 및 SST39VF1602C 장치는 1M x16 CMOS 다목적 플래시 플러스 (MPF+) 로 SST의 독점, 고성능 CMOS 슈퍼 플래시 기술을 사용하여 제조되었습니다.스플릿 게이트 셀 설계 및 두꺼운 산화물 터널링 주입기는 대체 접근법과 비교하여 더 나은 신뢰성과 제조성을 달성합니다.. SST39VF160xC는 2.7-3.6V 전원 공급 장치로 (프로그램 또는 지우기) 기록합니다. 이 장치들은 x16 메모리를 위한 JEDEC 표준 핀아웃에 적합합니다.
고성능의 워드프로그램을 탑재한 SST39VF1601C/1602C 장치는 7μsec의 전형적인 워드프로그램 시간을 제공합니다. 이 장치는 토글 비트, 데이터# 롤링,또는 RY/BY# 핀은 프로그램 작업의 완료를 나타냅니다.실수로 작성되는 것을 막기 위해, 그들은 칩 상의 하드웨어와 소프트웨어 데이터 보호 시스템을 가지고 있습니다.이 장치는 100의 보장된 전형적인 내구성을 제공합니다1000회 회로, 데이터 보존 시간은 100년 이상입니다.

특징

• 1M x16: SST39VF1601C/1602C로 구성되었습니다.
• 단일 전압 읽기 및 쓰기 작업
2.7-3.6V
• 탁월 한 신뢰성
견고성: 10만 회전 (보통)
100년 이상 데이터 보존
• 낮은 전력 소모 (유형적 값 5MHz)
액티브 전류: 9mA (기반)
대기 전류: 3μA (보통)
자동 저전력 모드: 3μA (보통)
• 하드웨어 차단 보호/WP# 입력 핀
최고 블록 보호 (최고 8 KWord)
아래 블록 보호 (아래 8 KWord)
• 섹터 지우기 능력
2 KWord 단위 부문
• 블록 삭제 기능
유연한 블록 아키텍처: 하나 8KW, 둘 4KW, 하나 16KW, 그리고 31 32KW 블록
• 칩 삭제 능력
• 지우기 중지/지우기 재개 기능
• 하드웨어 리셋 핀 (RST#)
• 연결 된 주소 및 데이터
• 보안-ID 기능
SST: 128 비트; 사용자: 128 단어
• 빠른 읽기 접근 시간:
70 ns
• 빠른 삭제 및 워드 프로그램:
부문 지우기 시간: 18ms (보통)
블록 지우기 시간: 18ms (보통)
∙ 칩 삭제 시간: 40ms (보통)
워드-프로그램 시간: 7μs (보통)
• 자동 기록 시간
내부 VPP 생산
• 글자 끝 을 탐지 하는 것
Bits를 전환합니다
데이터# 여론조사
준비/업무# 핀
• CMOS I/O 호환성
• JEDEC 표준
플래시 EEPROM 피노트 및 명령어 세트
• 사용 가능한 패키지
48 리드 TSOP (12mm x 20mm)
48볼 TFBGA (6mm x 8mm)
48볼 WFBGA (4mm x 6mm)
• 모든 장비는 RoHS 준수
