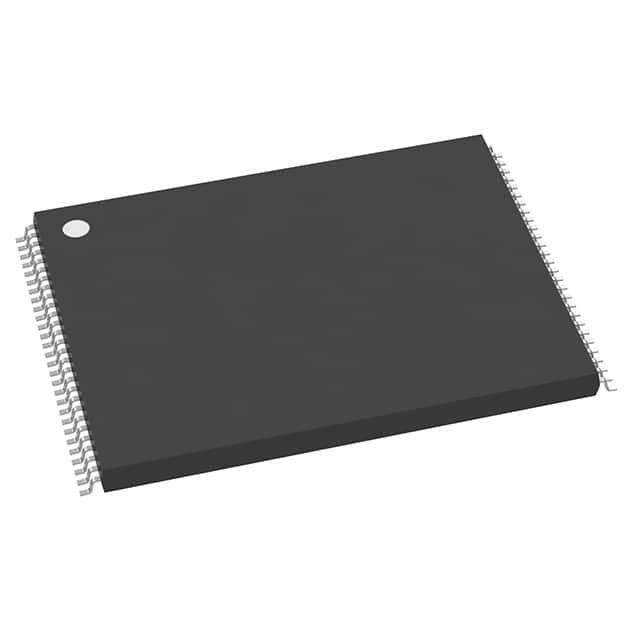

S29GL128P90TFIR10 IC 플래시 128MBIT PARALLEL 56TSOP 인피니언 테크놀로지

1 기가비트, 512 메가비트, 256 메가비트 및 128 메가비트 3.0 볼트 전용 페이지 모드 플래시 메모리

일반 설명

Spansion S29GL01G/512/256/128P는 90nm 공정 기술로 제조된 Mirrorbit® 플래시 제품입니다.이 장치들은 25 ns의 빠른 페이지 액세스 시간을 제공하며 90 ns까지 빠른 대응되는 무작위 액세스 시간을 제공합니다.. 그들은 한 작업에서 최대 32 단어 / 64 바이트를 프로그래밍 할 수있는 Write Buffer를 갖추고 있으며, 이는 표준 프로그래밍 알고리즘보다 더 빠른 효과적인 프로그래밍 시간을 초래합니다.이것은 이러한 장치를 더 높은 밀도를 필요로 하는 오늘날의 임베디드 애플리케이션에 이상적으로 만듭니다., 더 나은 성능과 낮은 전력 소비.

특징적 인 특성

■ 단일 3V 읽기 / 프로그램 / 삭제 (2.7-3.6 V)
■ 다재다능성/OTM 제어 강화
모든 입력 레벨 (주소, 제어 및 DQ 입력 레벨) 및 출력은 VIO 입력에 대한 전압에 의해 결정됩니다.
■ 90nm MirrorBit 공정 기술
■ 8 단어/16 바이트 페이지 읽기 버퍼
■ 32 단어/64 바이트 기록 버퍼는 여러 단어 업데이트에 대한 전체 프로그래밍 시간을 줄입니다.
■' 보안 실리콘 부문 지역
8 단어/16 바이트의 무작위 전자 일련 번호를 통해 영구적이고 안전한 식별을 위해 128 단어 / 256 바이트 섹터
- 공장 또는 고객에 의해 프로그램 및 잠금 할 수 있습니다
■ 64kword/128Kbyte의 단일 분야 구조
S29GL01GP: 1천24개 부문
S29GL512P: 512개 부문
S29GL256P: 256개 부문
S29GL128P: 128개 부문
■ 산업별로 전형적인 100000개의 삭제 주기가
■ 20 년 데이터 보존
■ 제공 된 패키지
56핀 TSOP
64볼 강화 BGA
■ 프로그램 및 지우기 작업에 대한 명령어 중지 및 재개
■ 작업 상태 비트를 기록 프로그램 및 삭제 작업 완료를 표시
■ 프로그래밍 시간을 줄이기 위해 방회 프로그램 명령어 잠금 해제
■ CFI (공용 플래시 인터페이스) 지원
■ 첨단 부문 보호의 지속적이고 비밀번호 방식
■ WP#/ACC 입력
시스템 생산 중 더 많은 처리량을 위해 프로그래밍 시간을 가속화합니다.
부문 보호 설정에 관계없이 첫 번째 또는 마지막 부문을 보호합니다.
■ 하드웨어 리셋 입력 (RESET#) 리셋 장치
■ Ready/Busy# 출력 (RY/BY#) 는 프로그램 또는 지우기 사이클 완료를 감지합니다.
