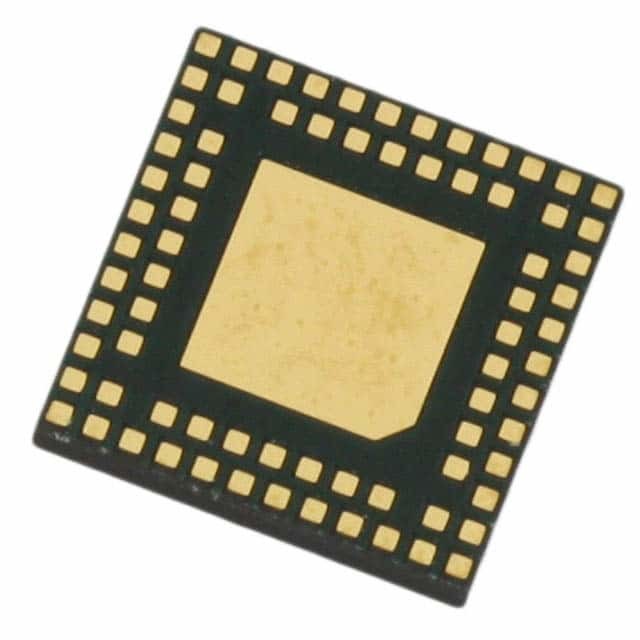

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN 실리콘 연구소

초저전력 @ 3.6V

- 110 μA/MHz, 저전력 액티브, DC-DC가 활성화
- 데이터 보유와 함께 110 nA 수면 전류; POR 모니터가 활성화
- 400nA 수면 전류와 smaRTClock (내부 LFO)
- 700 nA 잠자리 전류와 smaRTClock (외부 XTAL)
- 어떤 수면 모드에서 2μs 깨어

12비트; 16장 아날로그에서 디지털 변환기

- 최대 75 kps, 12 비트 모드 또는 300 kps 10 비트 모드
- 외부 핀 또는 내부 VREF (외부 콘덴서 필요 없습니다)
- 칩 상의 PGA는 기준 전압의 두 배까지 측정 전압을 허용
- 16비트 자동 평균 축전기와 자율 발사 모드
이름?

저전류 비교기 두 개

- 프로그램 가능한 히스테레시스 및 반응 시간
이름?

내부 6비트 전류 참조

- 최대 ±500μA; 소스 및 싱크 용량
이름?

통합 LCD 컨트롤러

- 최대 128개의 세그먼트 (32x4) 를 지원합니다
이름?

측정 특수한 주변 장치

- DC-DC 버크 변환기는 최대 효율 (250mW 출력) 을 위해 동적 전압 스케일링을 허용
- 잠자리 모드 펄스 축적기 프로그래밍 스위치 de-bounce 및 pull-up 제어 인터페이스와 함께 직접 측정 센서
- 데이터 패킷 처리 엔진 (DPPE) 은 하드웨어 AES, DMA, CRC 및 코딩 블록을 포함합니다.
- 무선 M-버스 사양의 에너지 효율적인 구현을 위한 맨체스터와 6개 중 3개의 인코더 하드웨어

고속 증강 8051 μC 코어
- 파이프 라인된 명령어 아키텍처는 명령어의 70%를 1 또는 2 개의 시스템 시계에서 실행합니다.

기억력

- 최대 128kB 플래시; 시스템 내 프로그래밍; 전체 공급 범위에서 완전한 읽기 / 쓰기 / 삭제 기능
- 최대 8kB 데이터 저장장치 RAM

디지털 주변 장치

- 최대 57 포트 I/O; 프로그램 가능한 드라이브 강도와 함께 모든 5V 허용
- 하드웨어 향상된 UART, 2 SPI 및 I2C 시리즈 포트 동시에 사용 가능
- 4개의 일반용 16비트 카운터/타이머
이름?

시계 출처

- 정밀 내부 오시레이터: ± 2%의 정확도로 24.5 MHz는 UART 동작을 지원합니다.
- 저전력 내부 오시레이터: 20MHz
- 외부 오시레이터: 크리스탈, RC, C, CMOS 시계
- SmaRTClock 오시레이터: 32.768 kHz 크리스탈 또는 16.4 kHz 내부 LFO 세 독립적인 알람

칩 내 디버깅

- 칩 디버그 회로는 시스템 디버그에 방해가 되지 않는 완전한 속도를 촉진합니다 (이뮬레이터가 필요하지 않습니다)
이름?

패키지 옵션

- 76-핀 DQFN (6x6mm), RoHS 준수
- 40pin QFN (6x6mm), RoHS 준수
- 80pin QFP (12x12mm), RoHS 준수

개발 키트: C8051F960DK

공급 전압: 1.8~3.8V
온도 범위: 40 ~ + 85 °C
