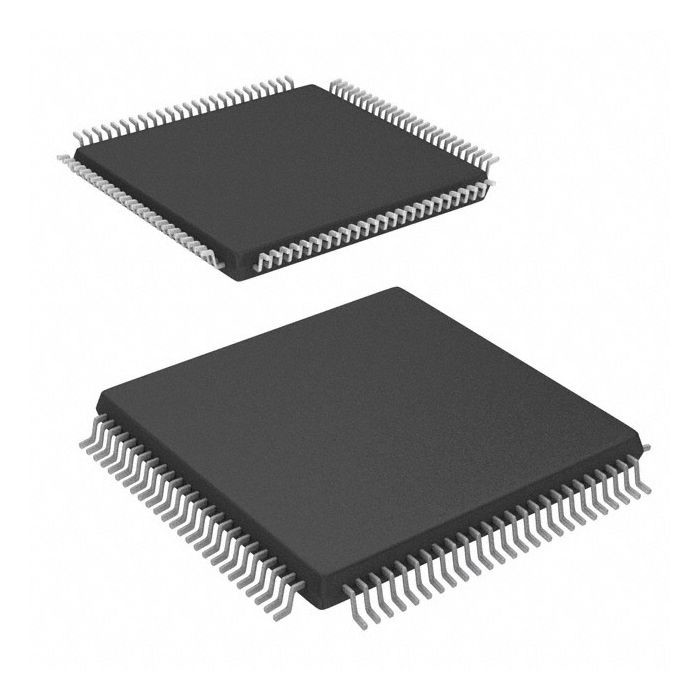

인더스트리얼 HVAC 마이크로 제어 장치, ATXMEGA128A1U-AU 전자적 IC 칩

개관

아트멜 AVR XMEGA는 저 소비 전력, 고성능의 가정이고 AVR를 기반으로 하는 주변적 부유한 8/16 비트 마이크로컨트롤러가 RISC 구조를 강화했습니다. 단일 클럭 주기에서 지시를 실행함으로써, 시스템 설계자가 소비 전력 대 처리 속도를 최적화할 수 있게 허락하면서, AVR XMEGA 장치는 메가헤르쯔마다 100만 1초 당 명령 (MIPS)에 접근하는 CPU 처리량을 달성합니다.
아트멜 AVR CPU는 32개의 범용 작업 레지스터로 설정된 부유한 교육을 결합시킵니다. 직접적으로 두 독립적 등록이 단일 명령어에서 접근되고, 하나 클럭 사이클에서 실행될 수 있게 허락하면서, 모든 32 등록은 산술 논리 유닛 (ALU)에 연결됩니다. 많은 달성 처리량이 전통적 단일 누산기 또는 CISC 기반을 둔 마이크로컨트롤러 보다 더 빠르게 시간을 맞추는 동안 결과로 생기는 구조는 더 코드 효율적입니다.

특징

● 고성능, 저전력 Atmel® AVR® XMEGA® 8/16은 마이크로컨트롤러를 물었습니다
● 불휘발성 프로그램과 데이터메모리
● 64K - 내부 시스템 자체 프로그램 가능 플래시 중 128KBytes
● 4K - 8KBytes 부트 부분
● 2KBytes EEPROM
● 4K - 8KBytes 내부의 SRAM
최고 16Mbytes까지 SRAM을 위한 ● 외부 버스 인터페이스
최고 128Mbit까지 SDRAM을 위한 ● 외부 버스 인터페이스
● 주변 형상
● 4채널 DMA 제어기
● 8채널 사건 시스템
● Eight 16 비트 타이머 / 반대
4 출력 비교 또는 입력 캡쳐 채널과 ● 네 타이머 / 반대
2 출력 비교 또는 입력 캡쳐 채널과 ● 네 타이머 / 반대
모든 타이머 / 반대의 ● 고해상도 확대
두 타이머 / 반대의 ● 진보적 파형 확대 (AWeX)
● 한 usb 장치는 조화시킵니다
● USB 2.0 최대 속도 (12Mbps)와 순응한 저속도 (1.5Mbps) 장치
완전 구성 유연성과 ● 32 종점
● 적외선 통신 협회와 8 범용 동기／비동기 송수신 회로는 한 범용 동기／비동기 송수신 회로를 지원합니다
● 듀얼 주소와의 4개의 2가닥 도선 인터페이스는 (I2C와 적합한 스뷔스와) 일치합니다
● 네 에스피아이 (SPIs)
● AES와 DES 비밀당원은 엔진을 설치합니다
● CRC-16 (CRC-CCITT)와 CRC-32 (IEEE® 802.3) 생성기
분리된 발진기와 ● 16 비트 실시간 카운터 (RTC)
● Two sixteen 채널, 12개 비트, 2msps AD 변환기
● 2 2채널, 12개 비트, 1msps 디지털 아날로그 변환기
● 기간과 4 아날로그 비교기 (ACs)는 기능과 전류원들과 비교합니다
● 외부는 모든 다용도의 I/O 핀에 중단합니다
분리된 온칩 극단적 저전력 발진기와 ● 프로그램 가능한 감시 타이머
● QTouch® 서고 지원
● 전기 용량 터치 버튼, 슬라이더와 휠
● 특별한 마이크로컨트롤러 특징
● 파워온 리세트와 프로그램 가능한 절전 탐지
내부인 ●와 PLL과 프리스케일러와 외부 시계 선택
● 프로그램 가능한 다준위 새치기 제어기
● 다섯 슬립 모드
● 프로그래밍과 오류 수정 인터페이스
바운더리 스캔을 포함하여 순응한 ● JTAG (IEEE 1149.1은) 조화시킵니다
● PDI (프로그램과 오류 수정 인터페이스)
● 입출력과 패키지
● 78 프로그램 가능한 I/O 핀
● 100 리드 TQFP
● 100 볼 BGA
● 100 볼 VFBGA
● 동작 전압
● 1.6 - 3.6V
● 동작 주파수
● 0 - 1.6V로부터의 12MHz
● 0 - 2.7V로부터의 32MHz

전형적인 애플리케이션
산업 제어
기후 제어
저 소비 전력 배터리 응용
공장 자동화
RF와 ZigBee®
동력 공구
건설 감독
USB 연결성
HVAC
위원회 관리
센서제어
유틸리티 미터링
가정용 린네트류 제품
광학적입니다
의료 애플리케이션
