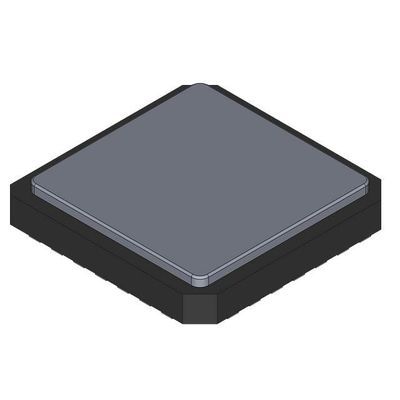

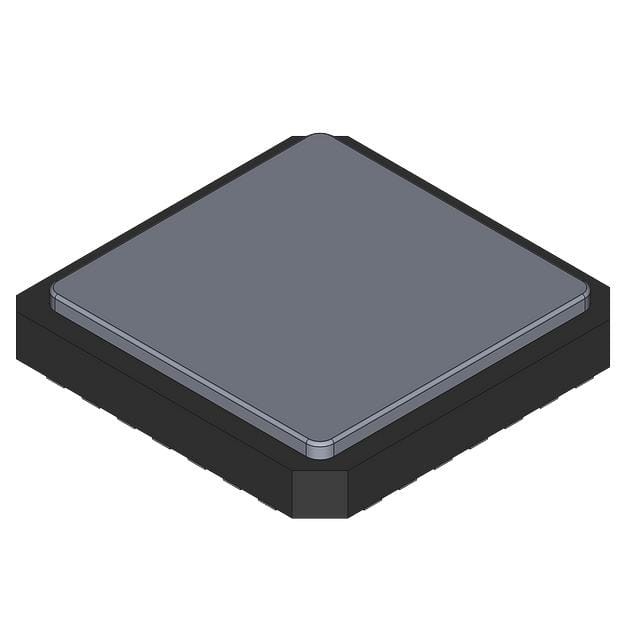

ATMEGA48P-20MMU IC MCU 8BIT 4KB 플래시 28VQFN Atmel

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | AVR | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 20MHz | 연결성 | I2C, SPI, UART / 범용 동기/비동기 송수신 회로 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 23 |
프로그램 메모리 규모 | 4KB (2K x 16) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 256 X 8 | RAM 사이즈 | 512 X 8 |
전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V | 데이터 변환기 | 자동 예금기 8x10b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 28-VFQFN 노출 패드 |
공급자의 장치 패키지 | 28-vqfn (4x4) | ||
강조하다 | MCU 메모리 제어 장치,mcu 마이크로 제어 유니트,마이콤 IC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
ATMEGA48P-20MMU | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA48V-10MMH | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA32M1-ESMZ | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA88PA-MMU | IC MCU 8BIT 8KB FLASH 28VQFN | |
COP8SAC7SLB8 | IC MCU 8BIT 4KB OTP 28CSP | |
MAXQ1740-FBX+ | MAGNETIC CARD READER MCU | |
ATMEGA168A-MMHR | IC MCU 8BIT 16KB FLASH 28VQFN | |
ATMEGA88PA-MMHR | IC MCU 8BIT 8KB FLASH 28VQFN | |
ATMEGA48PA-MMN | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA48PV-10MMUR | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA48V-10MMU | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA328P-MMH | IC MCU 8BIT 32KB FLASH 28VQFN | |
ATMEGA48V-10MMUR | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA48PV-10MMU | IC MCU 8BIT 4KB FLASH 28VQFN | |
AT90PWM316-16ME | AT90PWM316 - RISC MICROCONTROLLE | |
ATMEGA168A-MMH | IC MCU 8BIT 16KB FLASH 28VQFN | |
ATMEGA48-20MMH | IC MCU 8BIT 4KB FLASH 28VQFN | |
ATMEGA48PA-MMHR | IC MCU 8BIT 4KB FLASH 28VQFN | |
R5F100BCANA#U0 | IC MCU 16BIT 32KB FLASH 32HWQFN | |
ATMEGA88PA-MMN | IC MCU 8BIT 8KB FLASH 28VQFN |
제품 설명
제품 세부 정보
전반적인 설명
ATmega48P/88P/168P/328P는 AVR 향상된 RISC 아키텍처에 기반한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATmega48P/88P/168P/328P는 매 MHz에 1 MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..
특징
• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러• 고급 RISC 아키텍처
131 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
20MHz에서 최대 20 MIPS 처리량
2주기 증폭기
• 고 내구성 비휘발성 메모리 세그먼트
4/8/16/32K 바이트 시스템 내 자체 프로그래밍 플래시 프로그램 메모리 (ATmega48P/88P/168P/328P)
256/512/512/1K 바이트 EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K 바이트 내부 SRAM (ATmega48P/88P/168P/328P)
기록/삭제 주기: 10,000 플래시/100,000 EEPROM
데이터 보존: 85°C에서 20년/100년 25°C에서
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
칩 상부 프로그램으로 시스템 내 프로그래밍
진실 한 읽기-쓰기 동작
소프트웨어 보안을 위한 프로그래밍 잠금
• 주변 기능
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
16비트 타이머/ 카운터, 별도의 프레스칼러, 비교 모드, 캡처 모드
별도의 오시레이터와 함께 실시간 카운터
6개의 PWM 채널
8채널 10비트 ADC TQFP 및 QFN/MLF 패키지 온도 측정
6채널 10비트 ADC PDIP 패키지
온도 측정
프로그램 가능한 연쇄 USART
Master/Slave SPI 시리즈 인터페이스
바이트 지향 2선 직렬 인터페이스 (필립스 I2C 호환)
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
∙ 피니 변경 시 중단을 하고 경보
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 정렬 오시레이터
외부 및 내부의 끊어질 수 있는 소스
6개의 수면 모드: 무동, ADC 소음 감축, 전력 절약, 전력 종료, 대기 상태 및 연장 대기 상태
• I/O 및 패키지
23 프로그램 가능한 I/O 라인
28 핀 PDIP, 32 리드 TQFP, 28 패드 QFN/MLF 및 32 패드 QFN/MLF
• 작동 전압:
1.8 - 5.5V ATmega48P/88P/168PV
ATmega48P/88P/168P에 2.7~5.5V
ATmega328P에 1.8~5.5V
• 온도 범위:
-40°C ~ 85°C
• 속도급:
ATmega48P/88P/168PV: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATmega48P/88P/168P: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
ATmega328P: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• ATmega48P/88P/168P의 1MHz, 1.8V, 25°C에서 낮은 전력 소비:
액티브 모드: 0.3mA
전원 종료 모드: 0.1 μA
전력 절약 모드: 0.8 μA (32 kHz RTC 포함)
사양
속성 | 속성 값 |
---|---|
제조업자 | 인텔 / 알테라 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | AVR® ATmega |
제품 | MCU |
포장 | 트레이 대체 포장 |
장착 방식 | SMD/SMT |
상표명 | ATMEGA |
패키지 케이스 | 28-VFQFN 노출 패드 |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 28-VQFN (4x4) |
I-O의 숫자 | 23 I/O |
속도 | 20MHz |
EEPROM 크기 | 256 x 8 |
코어 프로세서 | AVR |
RAM 크기 | 512 x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
연결성 | I2C, SPI, UART/USART |
전압 공급-Vcc-Vdd | 2.7V ~ 5.5V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 4KB (2K x 16) |
데이터 변환기 | A/D 8x10b |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
작동 공급 전압 | 2.7V ~ 5.5V |
인터페이스 타입 | I2C SPI USART |
원자 | AVR |
프로세서 시리즈 | ATmega |
데이터 버스 너비 | 8비트 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 2.7V |
패키지 케이스 | MLF-28 |
최대 시계 주파수 | 20MHz |
아날로그 전원 공급 장치 | 1.8V ~ 5.5V |
ADC 채널 수 | 8 채널 |
입력/출력 | 23 I/O |
데이터-RAM 크기 | 512 B |
데이터-ROM 크기 | 256B |
I-O-전압 | 1.8V ~ 5.5V |
타이머 카운터 수 | 3 타이머 |
워치도그 타이머 | 워치도그 타이머 |
ADC 해상도 | 10비트 |
데이터-RAM 타입 | SRAM |
데이터-ROM 타입 | EEPROM |
DAC-해결 | - |
설명
MCU 8-비트 AVR RISC 4KB 플래시 3.3V/5V 28-핀 VQFN EP 트레이
8비트 마이크로 컨트롤러 - MCU AVR 4K FLASH 256B EE 20MHZ TEMP GRN 1.8V
