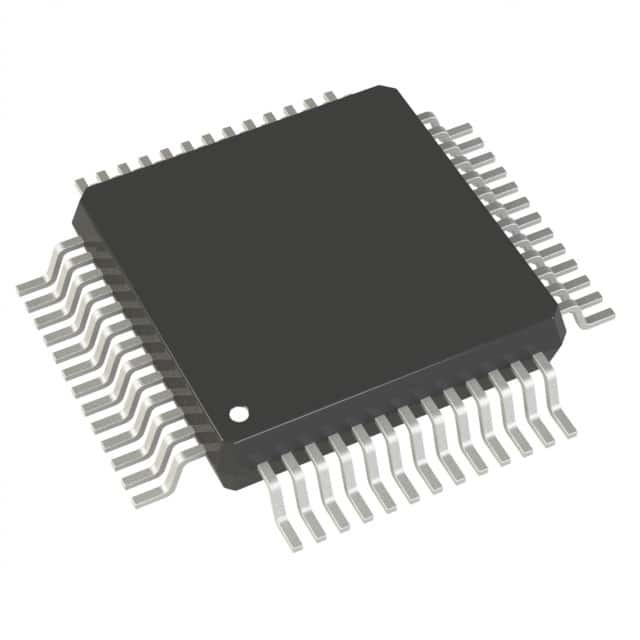

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP 아날로그 디바이스

브랜드 이름 Analog Devices Inc.
모델 번호 ADUC834BSZ
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
핵심 프로세서 8052 코어 크기 8-비트
속도 12.58MHz 연결성 EBI / EMI, I2C, SPI, UART / 범용 동기/비동기 송수신 회로
주변 기기 피오알, PSM, PWM, 온도 센서, WDT 입출력의 수 34
프로그램 메모리 규모 62KB (62K x 8) 프로그램 메모리 종류 플래시
EEPROM 사이즈 4K X 8 RAM 사이즈 2.25K X 8
전압 - 공급 (Vcc/Vdd) 2.7V ~ 5.25V 데이터 변환기 자동 예금기 3x16b, 4x24b ; 인수 인도 1x12b
오실레이터형 내부의 작동 온도 -40°C ~ 125°C(TA)
장착형 표면 마운트 패키지 / 케이스 52-QFP
공급자의 장치 패키지 52-mqfp (10x10)
강조하다

MCU 메모리 제어 장치

,

mcu 마이크로 제어 유니트

,

마이콤 IC

필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP
ADUC812BSZ-REEL IC MCU 8BIT 8KB FLASH 52MQFP
ADUC842BSZ62-3 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC843BSZ62-3 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC824BSZ IC MCU 8BIT 8KB FLASH 52MQFP
ADUC831BSZ IC MCU 8BIT 62KB FLASH 52MQFP
ADUC841BSZ62-5 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC842BSZ62-5 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC841BSZ62-3 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC843BSZ62-5 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC812BSZ IC MCU 8BIT 8KB FLASH 52MQFP
ADUC836BSZ IC MCU 8BIT 62KB FLASH 52MQFP
ADUC812BS IC MCU 8BIT 8KB FLASH 52MQFP
ADUC834BS IC MCU 8BIT 62KB FLASH 52MQFP
ADUC836BS IC MCU 8BIT 62KB FLASH 52MQFP
ADUC824BS IC MCU 8BIT 8KB FLASH 52MQFP
ADUC824BS-REEL IC MCU 8BIT 8KB FLASH 52MQFP
ADUC831BS-REEL IC MCU 8BIT 62KB FLASH 52MQFP
ADUC842BS62-3 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC843BS62-3 IC MCU 8BIT 62KB FLASH 52MQFP
ADUC824BSZ-REEL IC MCU 8BIT 8KB FLASH 52MQFP
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

설명

ADuC834은 완전한 스마트 트랜스듀서 프론트엔드이며, 하나의 칩에 2개의 고해상도 ADC, 8비트 MCU, 프로그램/데이터 플래시/EE 메모리를 통합한다.두 개의 독립적 인 ADC (원자 및 보조) 는 온도 센서와 PGA (하위 수준의 신호를 직접 측정 할 수 있습니다) 를 포함한다..


특징

고해상도 - ADC
2개의 독립적인 ADC (16-비트 및 24-비트 해상도)
24-비트, 누락된 코드가 없습니다, 주요 ADC
21-비트 rms (18.5-비트 p-p) 유효 해상도 @ 20 Hz
오프셋 드리프트 10nV/C, 가인 드리프트 0.5ppm/C
기억력
62 Kbytes 칩 내 플래시/EE 프로그램 메모리
4 Kbytes 칩 내 플래시/EE 데이터 메모리
플래시/EE, 100 년 유지, 100 K 사이클 내구성
3 플래시/EE 프로그램 메모리 보안 수준
회로 내 일련 다운로드 (외부 하드웨어 없이)
고속 사용자 다운로드 (5초)
2304 바이트 칩 데이터 램
8051-기반 코어
8051 호환되는 명령어 세트
32kHz 외부 크리스탈
칩 내 프로그래밍 가능한 PLL (최대 12.58MHz)
3 x 16 비트 타이머/ 카운터
26 프로그래밍 가능한 I/O 라인
11 중단 된 소스, 두 가지 우선 순위 수준
듀얼 데이터 포인터, 확장된 11비트 스택 포인터
칩 내 주변 장치
리셋 회로에서 내부 전력
12비트 전압 출력 DAC
듀얼 16비트 DAC/PWM
칩 내 온도 센서
이중 흥분 전류 소스
시간 간격 카운터 (깨어나기/RTC 타이머)
UART, SPI® 및 I2C® 일련 I/O
고속 보드 속도 생성기 (115200를 포함) 워치도그 타이머 (WDT)
전원 공급 모니터 (PSM)

정상: 최대 2.3mA @ 3.6V (Core CLK = 1.57MHz)
전원 다운: 20A 맥스 윙크업 타이머와
3V 및 5V 작동을 위해 지정된
패키지 및 온도 범위
52-리드 MQFP (14 mm 14 mm), 40C ~ + 125C
56-리드 LFCSP (8 mm 8 mm), 40C ~ + 85C


적용

지능형 센서
무게 를 져라
휴대용 기기, 배터리 전동 시스템
4·20mA 송신기
데이터 로깅
정밀 시스템 모니터링

사양

속성 속성 값
제조업자 아날로그 장치
제품 분류 마이크로 컨트롤러
시리즈 마이크로 컨버터® ADuC8xx
포장 트레이
단위 무게 00.017496 온스
장착 방식 SMD/SMT
패키지 케이스 52-QFP
작동 온도 -40°C ~ 125°C (TA)
공급자 제품 패키지 52-MQFP (10x10)
I-O의 숫자 34 I/O
속도 12.58MHz
EEPROM 크기 4K x 8
코어 프로세서 8052
RAM 크기 2.25K x 8
프로그램 메모리 플래시
주변 장치 POR, PSM, PWM, 온도 센서, WDT
연결성 EBI/EMI, I2C, SPI, UART/USART
전압 공급-Vcc-Vdd 2.7V ~ 5.25V
코어 크기 8비트
프로그램 메모리 크기 62KB (62K x 8)
데이터 변환기 A/D 3x16b, 4x24b; D/A 1x12b
오시레이터 타입 내부
최대 작동 온도 + 125C
작동 온도 범위 - 40C
인터페이스 타입 I2C/SPI/UART
원자 8052
프로세서 시리즈 ADUC834
소프트웨어 개발 키트 EVAL-ADUC834QSZ
데이터 버스 너비 8비트
공급 전압 최대 3.6V 5.25V
공급 전압-분 20.7V 4.75V
패키지 케이스 QFP-52
최대 시계 주파수 1MHz
ADC 채널 수 4 ADC 채널
입력/출력 34 I/O
데이터-RAM 크기 2304 B
타이머 카운터 수 3 타이머
ADC 해상도 24비트

기능적 호환성 부품

양식, 패키지, 기능적 호환성 부품

제조자 부분# 설명 제조업자 비교
ADUC834BS
마이크로 컨트롤러 및 프로세서
8비트, 플래시, 12.58 MHz, 마이크로 컨트롤러, PQFP52, 14 X 14 MM, MO-022-AC-1, MQFP-52 로체스터 전자제품 LLC ADUC834BSZ 대 ADUC834BS

설명

8052 마이크로 컨버터? ADuC8xx 마이크로 컨트롤러 IC 8-비트 12.58MHz 62KB (62K x 8) FLASH 52-MQFP (10x10)
MCU 8비트 8052 CISC 62KB 플래시 3.3V/5V 52핀 MQFP 트레이
8비트 마이크로 컨트롤러 - MCU 마이크로 벡터 16/24B ADC & DAC
