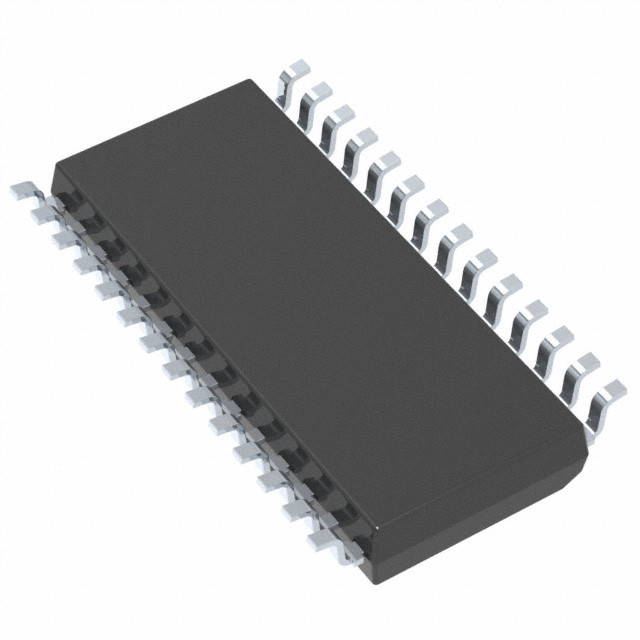

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectronics

소개

ST72260Gx, ST72262Gx 및 ST72264Gx 장치는 ST7 마이크로 컨트롤러 가족의 일원입니다. 그들은 다음과 같이 그룹화 될 수 있습니다:
ST72264Gx 장치는 ADC, I2C 및 SCI 인터페이스 기능을 갖춘 중간 범위의 애플리케이션을 위해 설계되었습니다.
ST72262Gx 장치는 동일한 범위의 응용 프로그램을 목표로하지만 I2C 인터페이스 또는 SCI가 없습니다.
ST72260Gx 장치는 ADC, I2C 주변 장치 또는 SCI가 필요하지 않은 애플리케이션을 위한 것입니다.

모든 기기는 일반적인 산업 표준인 8비트 코어를 기반으로 하고 있으며, 향상된 명령어 세트를 갖추고 있습니다.

■ 기억

4K 또는 8Kbytes 프로그램 메모리: ROM 또는 읽기 출력 보호 및 기록 보호 및 In Circuit 프로그래밍 및 In-application 프로그래밍 (ICP 및 IAP) 과 함께 단일 전압 확장 플래시 (XFlash)10K 기록/삭제 주기가 보장됩니다., 데이터 보존: 55°C에서 20년.
256 바이트 RAM
■ 시계, 리셋 및 공급 관리
개선된 리셋 시스템
3 개의 프로그래밍 가능한 레벨과 안전 전원 다운 절차를 구현하기 위해 중단 기능을 갖춘 보조 전압 감지기 (AVD) 를 가진 향상된 저전압 공급 관리자 (LVD)
시계의 원천: 결정/세라믹 공명 오시레이터, 내부 RC 오시레이터 및 외부 시계의 바이패스
2x 주파수 곱하기 PLL
∙ 클럭 아웃 기능
4개의 에너지 절약 모드: 정지, 활성 정지, 대기 및 느린
■ 중단 관리
∙ 네스트 인터럽트 컨트롤러
10개의 인터럽트 벡터와 TRAP와 RESET
22개의 외부 인터럽트 라인 (2개의 벡터)
■ 22개의 I/O 포트
22개의 다기능 양방향 I/O 라인
20개의 대체 기능 라인
8개의 높은 싱크 출력
■ 4개의 타이머
실시간 기반과 클로크아웃 기능이 있는 주 시계 컨트롤러
설정할 수 있는 워치도그 타이머
2개의 입력 캡처, 2개의 출력 비교, 1개의 타이머에 외부 시계 입력, PWM 및 펄스 생성 모드
■ 3 통신 인터페이스
SPI 동기 일련 인터페이스
I2C 멀티마스터 인터페이스 (SMBus V1.1 컴플라이언트)
SCI 비동기 일련 인터페이스
■ 1 아날로그 주변 장치
6개의 입력 채널을 가진 10비트 ADC
■ 지침서 집합
8비트 데이터 조작
불법 운영 코드 검출을 위한 63가지 기본 지침
17개의 주요 주소 모드
8 x 8 무명 곱 명령어
■ 개발 도구
전체 하드웨어/소프트웨어 개발 패키지
