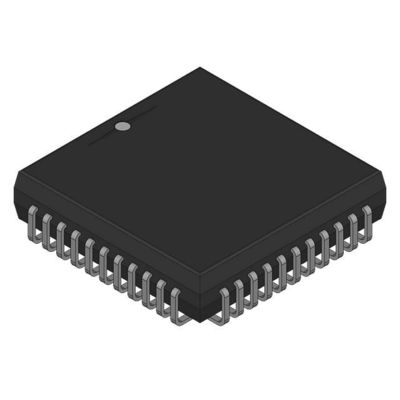

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC 아틀멜

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | AVR | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 16MHz | 연결성 | I2C, SPI, UART / 범용 동기/비동기 송수신 회로 |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 32 |
프로그램 메모리 규모 | 8KB (4K x 16) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 512 X 8 | RAM 사이즈 | 512 X 8 |
전압 - 공급 (Vcc/Vdd) | 4.5V ~ 5.5V | 데이터 변환기 | 자동 예금기 8x10b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 44-lcc (제이리드) |
공급자의 장치 패키지 | 44-plcc (16.6x16.6) | ||
강조하다 | MCU 메모리 제어 장치,mcu 마이크로 제어 유니트,마이콤 IC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
ATMEGA8535-16JUR | IC MCU 8BIT 8KB FLASH 44PLCC | |
P87C54X2FA | P87C54 - 80C51, MCS 51, 8-BIT M | |
AT89C51RB2-SLRUL | IC MCU 8BIT 16KB FLASH 44PLCC | |
AT89C51IC2-SLSUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
MCHSC705C8ACFNER | IC MCU 8BIT 8KB OTP 44PLCC | |
AT89C51ED2-SLRUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
MC705C8ACFNER | IC MCU 8BIT 8KB OTP 44PLCC | |
COP8SBR9HVA8NOPB | IC MCU 8BIT 32KB FLASH 44PLCC | |
AT89C51ED2-SLSUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
AT89S52-24JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
AT89C51IC2-SLRUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
AT89C51RC2-SLSUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
AT89LS52-16JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
AT89C51CC03CA-SLSUM | IC MCU 8BIT 64KB FLASH 44PLCC | |
AT89C55WD-24JU | IC MCU 8BIT 20KB FLASH 44PLCC | |
AT89C51CC01CA-SLSUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
ATMEGA8515L-8JU | IC MCU 8BIT 8KB FLASH 44PLCC | |
AT89C51RC2-SLRUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
AT89C51RC2-SLRUM | IC MCU 8BIT 32KB FLASH 44PLCC | |
AT89C51RC2-SLSUL | IC MCU 8BIT 32KB FLASH 44PLCC | |
COP8SDR9HVA8/63SN | IC MCU 8BIT 32KB FLASH 44PLCC | |
P80C31SFAA | IC MCU 8BIT ROMLESS 44PLCC |
제품 설명
제품 세부 정보
전반적인 설명
ATmega8535는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATmega8535은 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..
특징
• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러• 고급 RISC 아키텍처
130 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
16MHz에서 최대 16 MIPS 처리량
2주기 증폭기
• 비휘발성 프로그램 및 데이터 메모리
8K 바이트의 시스템 내 자율 프로그래밍 플래시
내구성: 10,000 기록/삭제 주기
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
칩 상부 프로그램으로 시스템 내 프로그래밍
진실 한 읽기-쓰기 동작
512 바이트 EEPROM
내구성: 10만 번 쓰기/삭제
512 바이트 내부 SRAM
소프트웨어 보안을 위한 프로그래밍 잠금
• 주변 기능
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
16비트 타이머/카운터, 별도의 프레스칼러, 비교 모드, 캡처
모드
별도의 오시레이터와 함께 실시간 카운터
4개의 PWM 채널
8채널, 10비트 ADC
8 단편 채널
7 TQFP 패키지 전용 차분 채널
2 TQFP를 위해 1x, 10x, 또는 200x의 프로그래밍 가이드를 가진 차분 채널
패키지만
바이트 지향 2선 직렬 인터페이스
프로그램 가능한 연쇄 USART
Master/Slave SPI 시리즈 인터페이스
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 산정형 RC 오시레이터
외부 및 내부의 끊어질 수 있는 소스
6개의 수면 모드: 일체 상태, ADC 소음 감축, 전력 절약, 전력 종료, 대기 상태
그리고 연장 대기 상태
• I/O 및 패키지
32 개의 프로그래밍 가능한 I/O 라인
40pin PDIP, 44도 TQFP, 44도 PLCC, 44도 QFN/MLF
• 작동 전압
ATmega8535L에 2.7~5.5V
ATmega8535에 4.5~5.5V
• 속도 등급
ATmega8535L의 0 - 8 MHz
ATmega8535의 0 - 16 MHz
사양
속성 | 속성 값 |
---|---|
제조업자 | 인텔 / 알테라 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | AVR® ATmega |
제품 | MCU |
포장 | 대체 포장 |
단위 무게 | 00.084185 온스 |
장착 방식 | SMD/SMT |
상표명 | ATMEGA |
패키지 케이스 | 44-LCC (J-Lead) |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 44-PLCC (16.59x16.59) |
I-O의 숫자 | 32 I/O |
속도 | 16MHz |
EEPROM 크기 | 512 x 8 |
코어 프로세서 | AVR |
RAM 크기 | 512 x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
연결성 | I2C, SPI, UART/USART |
전압 공급-Vcc-Vdd | 4.5V ~ 5.5V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 8KB (4K x 16) |
데이터 변환기 | A/D 8x10b |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
작동 공급 전압 | 4.5V ~ 5.5V |
인터페이스 타입 | SPI TWI USART |
원자 | AVR |
프로세서 시리즈 | 메가AVR |
데이터 버스 너비 | 8비트 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 4.5V |
패키지 케이스 | PLCC-44 |
최대 시계 주파수 | 16MHz |
ADC 채널 수 | 8 ADC 채널 |
입력/출력 | 32 I/O |
데이터-RAM 크기 | 512 B |
데이터-ROM 크기 | 512 B |
타이머 카운터 수 | 3 타이머 |
ADC 해상도 | 10비트 |
데이터-RAM 타입 | SRAM |
데이터-ROM 타입 | EEPROM |
설명
AVR AVR? ATmega 마이크로컨트롤러 IC 8-비트 16MHz 8KB (4K x 16) FLASH 44-PLCC (16.59x16.59)
MCU 8비트 AVR RISC 8KB 플래시 5V 44핀 PLCC T/R
8비트 마이크로 컨트롤러 - MCU AVR 8K FLSH 544B SRAM 512B EE-16MHz
