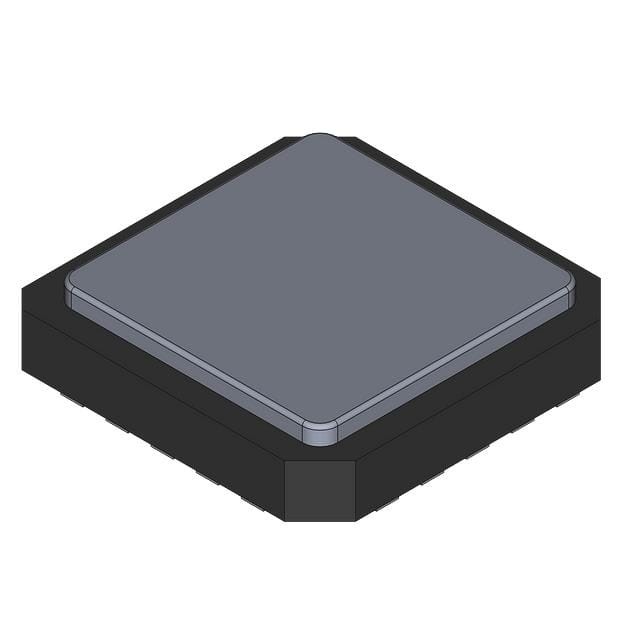

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN 아틀멜

전반적인 설명

ATtiny24/44/84는 AVR 향상된 RISC 아키텍처에 기반한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATtiny24/44/84는 매 MHz에 1 MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
120 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
• 비휘발성 프로그램 및 데이터 메모리
2/4/8K 바이트 시스템 내 프로그래밍 프로그램 메모리 플래시 (ATtiny24/44/84)
내구성: 10,000 기록/삭제 주기
128/256/512 바이트 시스템 내 프로그래밍 가능한 EEPROM (ATtiny24/44/84)
내구성: 10만 번 쓰기/삭제
128/256/512 바이트 내부 SRAM (ATtiny24/44/84)
자율 프로그래밍 플래시 프로그램 및 EEPROM 데이터에 대한 프로그래밍 잠금
안전
• 주변 기능
2 타이머 / 카운터, 두 PWM 채널과 함께 8 및 16 비트 카운터
10비트 ADC
8개의 단편 채널
12개의 디ферен셜 ADC 채널 짝과 프로그래밍 가이드 (1x, 20x)
온도 측정
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
유니버설 시리즈 인터페이스
• 마이크로 컨트롤러 의 특별 특성
debugWIRE 온칩 디버그 시스템
SPI 포트를 통해 시스템 내 프로그래밍
외부 및 내부의 끊어질 수 있는 소스
12개의 핀을 끊어
저전력 비동기, ADC 소음 감축, 대기 및 전력 종료 모드
강화 된 전원 켜기 재설정 회로
프로그램 할 수 있는 브라운 아웃 감지 회로
내부 정렬 오시레이터
∙ 칩 내 온도 센서
• I/O 및 패키지
14핀 SOIC, PDIP 및 20핀 QFN/MLF: 12개의 프로그래밍 가능한 I/O 라인
• 작동 전압:
¥ 1.8 - 5.5V ATtiny24V/44V/84V
∙ 2.7 - 5.5V ATtiny24/44/84
• 속도 등급
ATtiny24V/44V/84V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny24/44/84: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• 산업용 온도 범위
• 낮은 전력 소모
- 액티브 모드:
1MHz, 1.8V: 380μA
- 전원 차단 모드:
1.8V: 100nA
