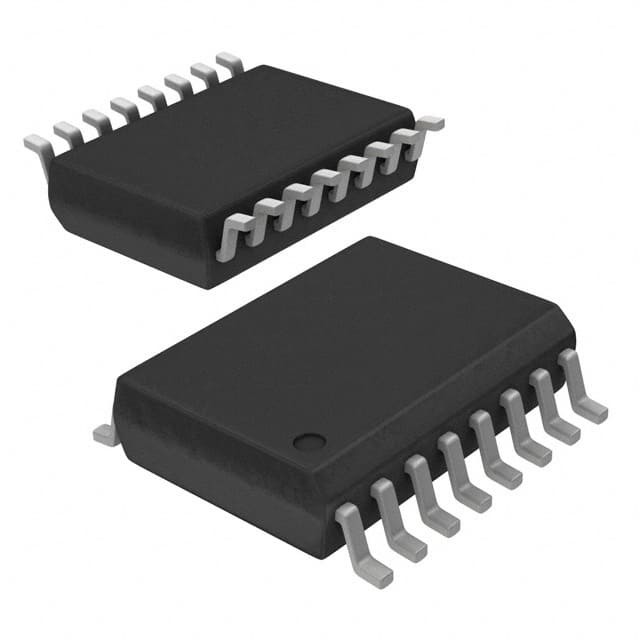

ST7FLIT15BY1M6 IC MCU 8BIT 4KB 플래시 16SOIC STMicroelectronics

소개

ST7LITE1xB는 ST7 마이크로 컨트롤러 가족의 일원이다. 모든 ST7 장치는 향상된 명령어 세트를 갖춘 일반적인 산업 표준 8 비트 코어를 기반으로합니다.
ST7LITE1xB는 바이트별 바이트 인 서킷 프로그래밍 (ICP) 및 응용 프로그램 프로그래밍 (IAP) 기능을 갖춘 FLASH 메모리를 갖추고 있습니다.
소프트웨어 제어 하에, ST7LITE1xB 장치는 WAIT, SLOW 또는 HALT 모드에 배치 될 수 있으며, 응용 프로그램이 비활성 상태 또는 대기 상태에서 전력 소비를 줄일 수 있습니다.
ST7의 향상된 명령어 세트 및 주소 모드는 소프트웨어 개발자에게 힘과 유연성을 제공하여 고효율적이고 컴팩트한 애플리케이션 코드를 설계 할 수 있습니다.표준 8비트 데이터 관리 외에도, 모든 ST7 마이크로 컨트롤러는 진정한 비트 조작, 8x8 무표호 곱셈 및 간접 주소 모드를 갖추고 있습니다.

■ 기억

4Kbytes까지 단일 전압 확장 플래시
(XFlash) 읽기 보호 프로그램 메모리,
회로 프로그램 및 응용 프로그램
10K 기록/
삭제 주기가 보장됩니다. 데이터 보존: 55°C에서 20년.
256 바이트 RAM
128 바이트 데이터 EEPROM 판독 보호
300K의 기록/삭제 주기가 보장됩니다.
데이터 보존: 55°C에서 20년
■ 시계, 리셋 및 공급 관리
개선된 리셋 시스템
✅ 향상된 저전압 감독기 (LVD)
주전력 공급 장치 및 보조 전압 감지 장치
(AVD)
안전 전원 끄기 절차
시계 소스: 내부 1% RC 오시레이터
(ST7FLITE15B 및 ST7FLITE19B에), 결정/세라믹 공명기 또는 외부 시계
자동 재충전 타이머를 위한 내부 32MHz 입력 시계
4 또는 8MHz 내부 시계를 위한 선택적인 x4 또는 x8 PLL
5개의 에너지 절약 모드: 정지, 액티브 정지, 정지에서 자동 깨어, 대기 및 느린
■ I/O 포트
17개의 다기능 양방향 I/O 라인까지
7개의 높은 싱크 출력
■ 5 타이머
설정할 수 있는 워치도그 타이머
2개의 8비트 라이트 타이머와 프레스칼러, 1개의 실시간 베이스, 1개의 입력 캡처
2개의 12비트 자동 재충전 타이머 4PWM
출력, 1개의 입력 캡처, 4개의 출력 비교
그리고 하나의 펄스 기능
■ 통신 인터페이스
SPI 동기 일련 인터페이스
■ 중단 관리
12개의 인터럽트 벡터와 TRAP와 RESET
15개의 외부 인터럽트 라인 (4개의 벡터)
■ 아날로그 비교기
■ A/D 변환기
7개의 입력 채널
고정 가이드 오프 앰프
0~430mV의 13비트 정밀성 (@ 5V VDD)
10비트 정밀성 430mV에서 5V (@ 5V VDD)
■ 지침서 집합
8비트 데이터 조작
불법 오프코드 검출을 위한 63개의 기본 명령어
17개의 주요 주소 모드
8 x 8 무명 곱셈 명령어
■ 개발 도구
전체 하드웨어/소프트웨어 개발 패키지
DM (디버깅 모듈)
