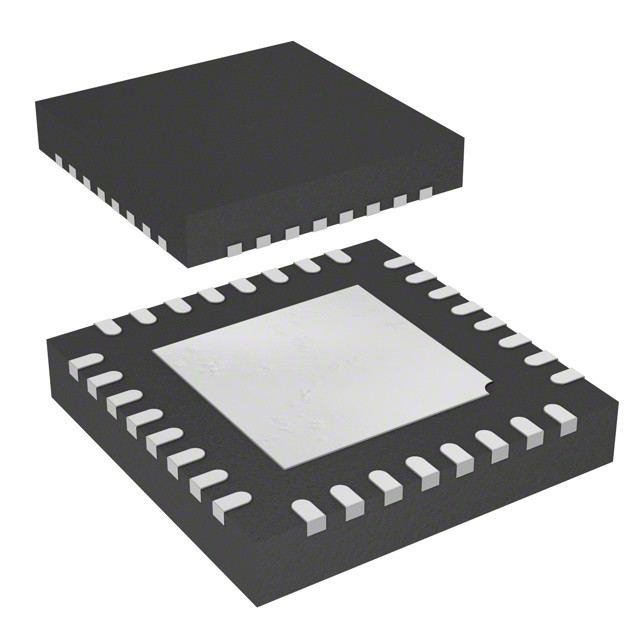

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN 마이크로칩 기술

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | 80C51 | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 48MHz | 연결성 | I2C, SPI, UART / 범용 동기/비동기 송수신 회로, USB |
주변 기기 | 주도하는, 포르, PWM, WDT | 입출력의 수 | 18 |
프로그램 메모리 규모 | 16KB (16K x 8) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | 4K X 8 | RAM 사이즈 | 1.25K X 8 |
전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V | 데이터 변환기 | - |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 32-VQFN 노출된 패드 |
공급자의 장치 패키지 | 32-qfn (7x7) | ||
강조하다 | MCU 메모리 제어 장치,mcu 마이크로 제어 유니트,마이콤 IC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
AT89C5130A-PUTUM | IC MCU 8BIT 16KB FLASH 32QFN | |
AT90PWM3B-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM316-16MU | IC MCU 8BIT 16KB FLASH 32QFN | |
ATMEGA16M1-MU | IC MCU 8BIT 16KB FLASH 32QFN | |
AT90PWM1-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM1-16MUR | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM316-16MUR | IC MCU 8BIT 16KB FLASH 32QFN | |
AT90PWM3-16MQ | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM3-16MQT | IC MCU 8BIT 8KB FLASH 32QFN | |
AT89C5131A-PUTIM | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA16M1-15MD | IC MCU 8BIT 16KB FLASH 32QFN | |
ATMEGA16M1-15MZ | IC MCU 8BIT 16KB FLASH 32QFN | |
ATMEGA32C1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA32C1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA32M1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA32M1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA64C1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
ATMEGA64C1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
ATMEGA64M1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
ATMEGA64M1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
AT90PWM316EAR-16MUR | IC MCU 8BIT 16KB FLASH 32QFN |
제품 설명
제품 세부 정보
설명
AT89C5130A/31A-M는 80C51 단일 칩 8비트 마이크로 컨트롤러의 고성능 플래시 버전으로 풀 스피드 USB 기능이 있습니다.
특징
• 80C52X2 코어 (주 명령어당 6 클럭)최대 주파수: X1 모드에서 48 MHz, X2 모드에서 24 MHz
이중 데이터 포인터
∙ 풀 듀플렉스 강화 UART (EUART)
16비트 타이머 / 카운터: T0, T1 및 T2
256 바이트의 스크래치패드 램
• 16/32Kbyte 온칩 플래시 EEPROM USB를 통한 시스템 내 프로그래밍
바이트 및 페이지 (128 바이트) 삭제 및 기록
100k 글쓰기 사이클
• 부트 로더를 위한 3K 바이트 플래시 EEPROM
바이트 및 페이지 (128 바이트) 삭제 및 기록
100k 글쓰기 사이클
• 1Kbyte EEPROM 데이터 (
바이트 및 페이지 (128 바이트) 삭제 및 기록
100k 글쓰기 사이클
• 칩 내 확장 RAM (ERAM): 1024 바이트
• 내부 전원 공급을 감시하기 위한 통합 전력 모니터 (POR/PFD)
• USB 1.1 및 2.0 풀 스피드 컴플라이언트 모듈
제어 전송의 최종점 0: 32-바이트 FIFO
6 입력 또는 출력 방향과 대량, 중단 또는 동시 전송과 함께 프로그래밍 가능한 최종 포인트
• 최종점 1, 2, 3: 32-바이트 FIFO
• 엔드포인트 4, 5: 2 x 64 바이트 FIFO 더블 버퍼링 (핑핑 모드)
• 최종점 6: 2 x 512 바이트의 FIFO, 이중 버퍼링 (핑핑 모드)
중단/회복 중단
48 MHz PLL 전속 버스 운영
마이크로 컨트롤러 요청에 버스 단속
• 5채널 프로그래밍 가능한 카운터 어레이 (PCA) 16비트 카운터, 고속 출력, 비교/ 캡처, PWM 및 워치도그 타이머 기능
• 프로그래밍 가능한 하드웨어 워치도그 타이머 (리셋 아웃으로 한 번 활성화): 8MHz에서 100ms ~ 3s
• 포트 P1에서 키보드 중단 인터페이스 (8 비트)
• TWI (Two Wire Interface) 400Kbit/s
• SPI 인터페이스 (마스터/스래브 모드)
• 34개의 I/O 핀
• 4 개의 직접 드라이브 LED 출력 프로그램 가능한 전류 소스: 2-6-10 mA 전형적인
• 4단계 최우선 중단 시스템 (11개의 소스)
• 비동기 및 전원 종료 모드
• 48 MHz 합성을 위한 아날로그 PLL와 함께 0~24 MHz 온칩 오시레이터
• 산업용 온도 범위
• 확장 범위 전원 공급: 2.7V ~ 5.5V (USB에 필요한 3.3V ~ 5.5V)
• 패키지: PLCC52, VQFP64, QFN32
사양
속성 | 속성 값 |
---|---|
제조업자 | 인텔 / 알테라 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | AT89C513x |
제품 | MCU |
포장 | 트레이 |
단위 무게 | 00.006653 온스 |
장착 방식 | SMD/SMT |
패키지 케이스 | 32-VQFN 노출 패드 |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 32-QFN (7x7) |
I-O의 숫자 | 18 I/O |
속도 | 48MHz |
EEPROM 크기 | 4K x 8 |
코어 프로세서 | 80C51 |
RAM 크기 | 1.25K x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | LED, POR, PWM, WDT |
연결성 | I2C, SPI, UART/USART, USB |
전압 공급-Vcc-Vdd | 2.7V ~ 5.5V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 16KB (16K x 8) |
데이터 변환기 | - |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
작동 공급 전압 | 2.7V ~ 5.5V |
인터페이스 타입 | 2개의 유선 EUART SPI USB |
원자 | 80C51 |
프로세서 시리즈 | AT89x |
데이터 버스 너비 | 8비트 |
공급 전압 최대 | 5.5V |
공급 전압-분 | 2.7V |
패키지 케이스 | QFN-32 |
최대 시계 주파수 | 48MHz |
입력/출력 | 34 I/O |
데이터-RAM 크기 | 1.25kB |
타이머 카운터 수 | 16 타이머 |
ADC 해상도 | ADC가 없습니다. |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
AT89C5130A-PUTUM 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 16KB FLASH 32QFN | 마이크로칩 테크놀로지 | AT89C5130A-PUTUM 대 AT89C5130A-PUTUM |
설명
80C51 AT89C513x 마이크로 컨트롤러 IC 8-비트 48MHz 16KB (16K x 8) FLASH 32-QFN (7x7)
MCU 8-비트 8051 CISC 16KB 플래시 3.3V/5V 32-핀 QFN EP 트레이
8비트 마이크로 컨트롤러 - MCU C5130A 16K 플래시 USB 5V
