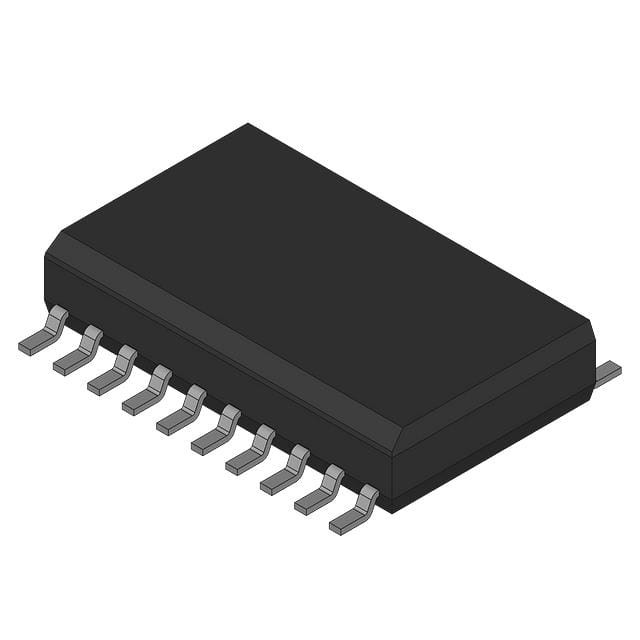

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC 아틀멜

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | AVR | 코어 크기 | 8-비트 |
---|---|---|---|
속도 | 12MHz | 연결성 | I2C, SPI |
주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 18 |
프로그램 메모리 규모 | 4KB (2K x 16) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | - | RAM 사이즈 | 256 X 8 |
전압 - 공급 (Vcc/Vdd) | 1.8V ~ 5.5V | 데이터 변환기 | A/D 12x10b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 20 SOIC (0.295 ", 7.50 밀리미터 폭) |
공급자의 장치 패키지 | 20-soic | ||
강조하다 | MCU 메모리 제어 장치,mcu 마이크로 제어 유니트,마이콤 IC |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
ATTINY40-SU | IC MCU 8BIT 4KB FLASH 20SOIC | |
ATTINY261V-10SU | IC MCU 8BIT 2KB FLASH 20SOIC | |
ATTINY167-15SZ | IC MCU 8BIT 16KB FLASH 20SOIC | |
ATTINY261-20SUR | IC MCU 8BIT 2KB FLASH 20SOIC | |
MC68HRC908JK3CDW | IC MCU 8BIT 4KB FLASH 20SOIC | |
ATTINY87-15SZ | IC MCU 8BIT 8KB FLASH 20SOIC | |
COP8ACC720M8-RE | IC MCU 8BIT 4KB OTP 20SOIC | |
MC68HC908LB8MDWE | IC MCU 8BIT 8KB FLASH 20SOIC | |
ATTINY2313-20SUR | IC MCU 8BIT 2KB FLASH 20SOIC | |
ATTINY2313V-10SU | IC MCU 8BIT 2KB FLASH 20SOIC | |
AT89C4051-24SU | IC MCU 8BIT 4KB FLASH 20SOIC | |
MC68HC908JK1EMDW | MICROCONTROLLER, 8-BIT, FLASH, H | |
ATTINY461-20SU | IC MCU 8BIT 4KB FLASH 20SOIC | |
MC9RS08KB12CWJ | IC MCU 8BIT 12KB FLASH 20SOIC | |
ATTINY2313-20SU | IC MCU 8BIT 2KB FLASH 20SOIC | |
ATSAMD10D14A-SSUT | IC MCU 32BIT 16KB FLASH 20SOIC | |
ATTINY26L-8SU | IC MCU 8BIT 2KB FLASH 20SOIC | |
ATTINY2313A-SU | IC MCU 8BIT 2KB FLASH 20SOIC | |
MC9S08JS16LCWJ | IC MCU 8BIT 16KB FLASH 20SOIC | |
ATTINY26-16SUR | IC MCU 8BIT 2KB FLASH 20SOIC | |
MC9RS08KA8CWJ | IC MCU 8BIT 8KB FLASH 20SOIC | |
MC9RS08KB8CWJ | IC MCU 8BIT 8KB FLASH 20SOIC | |
MC9S08JS8CWJ | IC MCU 8BIT 8KB FLASH 20SOIC |
제품 설명
제품 세부 정보
전반적인 설명
ATtiny40는 컴팩트 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다.ATtiny40는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..
특징
• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러• 고급 RISC 아키텍처
54 강력한 명령어 대부분의 단일 시계 사이클 실행
16 x 8 일반용 작업 레지스터
완전 정적 동작
12MHz에서 최대 12 MIPS 처리량
• 비휘발성 프로그램 및 데이터 메모리
4K 바이트 시스템 내 프로그래밍 플래시 프로그램 메모리
256 바이트 내부 SRAM
플래시 기록/삭제 주기는: 10,000
데이터 보존: 85oC에서 20년 / 25oC에서 100년
• 주변 기능
2개의 PWM 채널을 가진 8비트 타이머/ 카운터
8/16 비트 타이머/ 카운터
10비트 아날로그에서 디지털 변환기
• 12개의 단편 채널
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
Master/Slave SPI 시리즈 인터페이스
스레이브 TWI 시리즈 인터페이스
• 마이크로 컨트롤러 의 특별 특성
시스템 내 프로그래밍 가능
외부 및 내부의 끊어질 수 있는 소스
저전력 비동기, ADC 소음 감축, 대기 및 전원 종료 모드
강화 된 전원 켜기 재설정 회로
내부 정렬 오시레이터
• I/O 및 패키지
20핀 SOIC/TSSOP: 18개의 프로그래밍 가능한 I/O 라인
20 패드 VQFN/MLF: 18 개의 프로그래밍 가능한 I/O 라인
• 작동 전압:
1.8V 5.5V
• 프로그램 전압:
5V
• 속도 등급
0 4MHz @ 1.8 5.5V
0 8MHz @ 2.7 5.5V
0 12MHz @ 4.5 5.5V
• 산업용 온도 범위
• 낮은 전력 소모
- 액티브 모드:
• 1MHz와 1.8V에서 200μA
- 무동 모드:
1MHz와 1.8V에서 25μA
- 전원 차단 모드:
• 1.8V에서 < 0.1 μA
사양
속성 | 속성 값 |
---|---|
제조업자 | 인텔 / 알테라 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | AVR® ATtiny |
제품 | MCU |
포장 | 튜브 대체 포장 |
단위 무게 | 00.028254 온스 |
장착 방식 | SMD/SMT |
상표명 | ATTINY |
패키지 케이스 | 20-SOIC (0.295", 7.50mm 너비) |
작동 온도 | -40°C ~ 85°C (TA) |
공급자 제품 패키지 | 20-SOIC |
I-O의 숫자 | 18 I/O |
속도 | 12MHz |
EEPROM 크기 | - |
코어 프로세서 | AVR |
RAM 크기 | 256 x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
연결성 | I2C, SPI |
전압 공급-Vcc-Vdd | 1.8V ~ 5.5V |
코어 크기 | 8비트 |
프로그램 메모리 크기 | 4KB (2K x 16) |
데이터 변환기 | A/D 12x10b |
오시레이터 타입 | 내부 |
최대 작동 온도 | + 85 C |
작동 온도 범위 | - 40C |
작동 공급 전압 | 1.8V ~ 5.5V |
인터페이스 타입 | ISB SPI TWI |
원자 | AVR |
프로세서 시리즈 | 작은AVR |
데이터 버스 너비 | 8비트 |
패키지 케이스 | SOIC-20 |
최대 시계 주파수 | 12MHz |
입력/출력 | 18 I/O |
데이터-RAM 크기 | 256B |
타이머 카운터 수 | 2 타이머 |
데이터-RAM 타입 | SRAM |
기능적 호환성 부품
양식, 패키지, 기능적 호환성 부품
제조자 부분# | 설명 | 제조업자 | 비교 |
ATTINY40-SU 마이크로 컨트롤러 및 프로세서 |
RISC 마이크로 컨트롤러, 8-비트, 플래시, AVR RISC CPU, 12MHz, CMOS, PDSO20, 0.300 INCH, 녹색, 플라스틱, MS-013AC, SOIC-20 | 아트멜 코퍼레이션 | ATTINY40-SU 대 ATTINY40-SU |
ATTINY40-SUR 마이크로 컨트롤러 및 프로세서 |
IC MCU 8BIT 4KB FLASH 20SOIC | 마이크로칩 테크놀로지 | ATTINY40-SU 대 ATTINY40-SUR |
설명
MCU 8비트 AVR RISC 4KB 플래시 2.5V/3.3V/5V 20핀 SOIC W 튜브
8비트 마이크로 컨트롤러 - MCU 4KB FL 256B SRAM ADC 2 T 12MHz Ind.GRN
