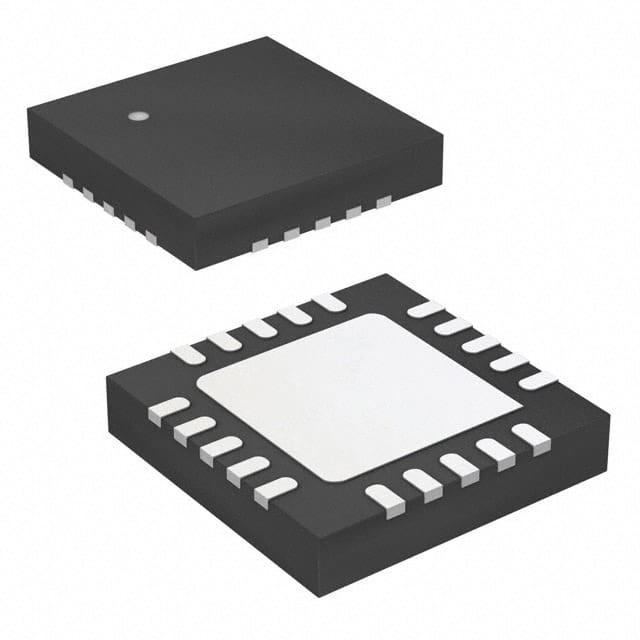

Z8F0431QH020SG IC MCU 8BIT 4KB FLASH 20QFN Zilog

브랜드 이름 Zilog
모델 번호 Z8F0431QH020SG
최소 주문 수량 1
가격 Based on current price
포장 세부 사항 정전기 방지용 가방 & 카드보드 박스
배달 시간 3-5 작업 일수
지불 조건 전신환
공급 능력 주식에서

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
핵심 프로세서 eZ8 코어 크기 8-비트
속도 20MHz 연결성 -
주변 기기 절전은 이끌리는 / 리셋, 포르, PWM, WDT를 발견합니다 입출력의 수 17
프로그램 메모리 규모 4KB (4K x 8) 프로그램 메모리 종류 플래시
EEPROM 사이즈 - RAM 사이즈 256 X 8
전압 - 공급 (Vcc/Vdd) 2.7V ~ 3.6V 데이터 변환기 -
오실레이터형 내부의 작동 온도 0°C ~ 70°C (TA)
장착형 표면 마운트 패키지 / 케이스 20-VQFN 노출된 패드
공급자의 장치 패키지 -
강조하다

MCU 메모리 제어 장치

,

mcu 마이크로 제어 유니트

,

마이콤 IC

필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number Description
Z8F0431QH020SG IC MCU 8BIT 4KB FLASH 20QFN
Z8F0431QH020EG IC MCU 8BIT 4KB FLASH 20QFN
Z8F0231QH020SG IC MCU 8BIT 2KB FLASH 20QFN
Z8F0231QH020EG IC MCU 8BIT 2KB FLASH 20QFN
Z8F0131QH020EG IC MCU 8BIT 1KB FLASH 20QFN
Z8F0831QH020SG IC MCU 8BIT 8KB FLASH 20QFN
Z8F0831QH020EG IC MCU 8BIT 8KB FLASH 20QFN
Z8F0130QH020SG IC MCU 8BIT 1KB FLASH 20QFN
Z8F0230QH020SG IC MCU 8BIT 2KB FLASH 20QFN
Z8F0130QH020EG IC MCU 8BIT 1KB FLASH 20QFN
Z8F0230QH020EG IC MCU 8BIT 2KB FLASH 20QFN
Z8F0430QH020SG IC MCU 8BIT 4KB FLASH 20QFN
Z8F0430QH020EG IC MCU 8BIT 4KB FLASH 20QFN
Z8F043AQH020EG IC MCU 8BIT 4KB FLASH 20QFN
Z8F043AQH020SG IC MCU 8BIT 4KB FLASH 20QFN
Z8F0830QH020SG IC MCU 8BIT 8KB FLASH 20QFN
Z8F0830QH020EG IC MCU 8BIT 8KB FLASH 20QFN
Z8F083AQH020EG IC MCU 8BIT 8KB FLASH 20QFN
Z8F1233QH020SG IC MCU 8BIT 12KB FLASH 20QFN
Z8F1233QH020EG IC MCU 8BIT 12KB FLASH 20QFN
Z8F0131QH020SG IC MCU 8BIT 1KB FLASH 20QFN
Z8F1232QH020SG IC MCU 8BIT 12KB FLASH 20QFN
Z8F1232QH020EG IC MCU 8BIT 12KB FLASH 20QFN
Z8F083AQH020SG IC MCU 8BIT 8KB FLASH 20QFN
메시지를 남겨주세요
Part Number Description
제품 설명

제품 세부 정보

전반적인 설명

Zilog 즈 8 엔코어! MCU 제품군은 8-비트 eZ8 CPU를 기반으로 한 Zilog 마이크로 컨트롤러 제품 라인의 첫 번째 제품입니다. Zilog 즈 8 엔코어!XP F082A 시리즈 제품은 Zilog의 광범위한 8비트 마이크로 컨트롤러 라인을 확장합니다.. 플래시 인 서킷 프로그램 프로그래밍 기능은 더 빠른 개발 시간 및 현장에서의 프로그램 변경을 허용합니다. 새로운 eZ8 CPU는 기존 Z8 명령어와 상향 호환됩니다.Z8 엔코어의 풍부한 주변 장치! XP F082A 시리즈는 모터 제어, 보안 시스템, 가전, 개인 전자 장치 및 센서를 포함한 다양한 응용 프로그램에 적합합니다.

특징

Z8 엔코어! XP F082A 시리즈 제품의 주요 특징은 다음과 같습니다.
• 20MHz eZ8 CPU
• 1 KB, 2 KB, 4 KB, 또는 8 KB 플래시 메모리
• 256 B, 512 B 또는 1 KB 레지스터 RAM
최대 128B 비휘발성 데이터 저장장 (NVDS)
• 내부 정밀 오시레이터 ± 1% 정확도로 정렬
• 20MHz까지 작동하는 외부 결정 오시레이터
• 옵션 8채널, 10비트 아날로그-디지털 변환기 (ADC)
• 칩 내 온도 센서 선택
• 칩 안의 아날로그 비교 장치
• 선택적 인 칩 내 저 전력 작동 증폭기 (LPO)
• 풀 듀플렉스 UART
• UART 바우드 속도 생성기 (BRG) 는 기본 16 비트 타이머로 구성 및 사용할 수 있습니다.
• 적외선 데이터 협회 (IrDA) 를 준수하는 적외선 인코더 / 디코더, 통합
UART와 함께
• 캡처, 비교 및 PWM 기능을 가진 두 가지 향상된 16 비트 타이머
• 내부 RC 오시일레이터와 함께 워치도그 타이머 (WDT)
• 최대 20개의 벡터 단절
• 패키지에 따라 6~25개의 I/O 핀
• 최대 13개의 5V 용도 입력 핀
• 최대 8개의 포트가 필요 없이 직접 LED 드라이브를 할 수 있습니다.
• 칩 내 디버거 (OCD)
• 전압 브라운 아웃 보호
• 프로그래밍 가능한 저 배터리 감지 (LVD) (8 핀 장치 만)
• ADC, 비교 장치에 사용할 수 있는 밴드gap 생성 정밀 전압 참조
VBO와 LVD
• 전원 재설정 (POR)
• 2.7V ~ 3.6V 작동 전압
• 8, 20 및 28 핀 패키지
• 0°C ~ + 70°C 및 40°C ~ + 105°C 가 작동 온도 범위에서

사양

속성 속성 값
제조업자 지롱
제품 분류 마이크로 컨트롤러
시리즈 또 한번!
포장 트레이
단위 무게 0.004339 온스
장착 방식 SMD/SMT
상표명 Z8 ENCORE
패키지 케이스 20-VQFN 노출 패드
작동 온도 0°C ~ 70°C (TA)
공급자 제품 패키지 *
I-O의 숫자 17 I/O
속도 20MHz
EEPROM 크기 -
코어 프로세서 eZ8
RAM 크기 256 x 8
프로그램 메모리 플래시
주변 장치 브라운 아웃 감지/리셋, LED, POR, PWM, WDT
연결성 -
전압 공급-Vcc-Vdd 2.7V ~ 3.6V
코어 크기 8비트
프로그램 메모리 크기 4KB (4K x 8)
데이터 변환기 -
오시레이터 타입 내부
최대 작동 온도 + 70C
작동 온도 범위 0 C
작동 공급 전압 2.7V ~ 3.6V
원자 eZ8
데이터 버스 너비 8비트
공급 전압 최대 3.6V
공급 전압-분 2.7V
패키지 케이스 QFN-20
최대 시계 주파수 20MHz
입력/출력 17 I/O
데이터-RAM 크기 256B
타이머 카운터 수 2 타이머
ADC 해상도 ADC가 없습니다.

설명

eZ8 엔코어!? 마이크로 컨트롤러 IC 8-비트 20MHz 4KB (4K x 8) 플래시
8비트 마이크로 컨트롤러 - MCU 4K NO ADC NVDS
