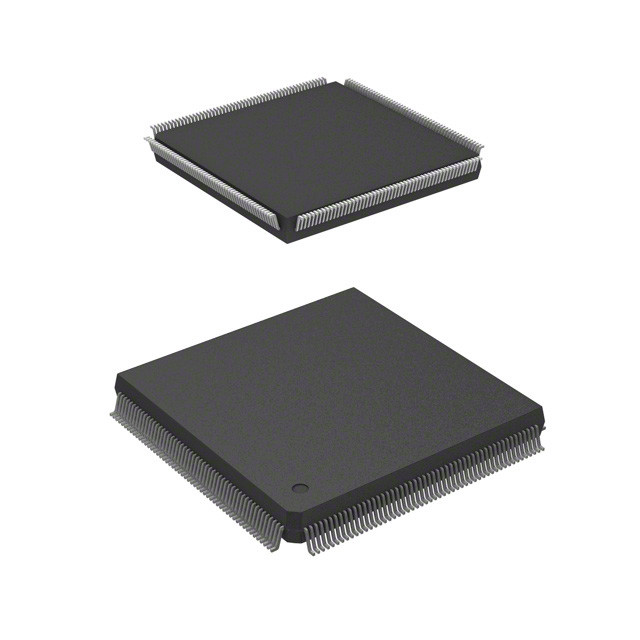

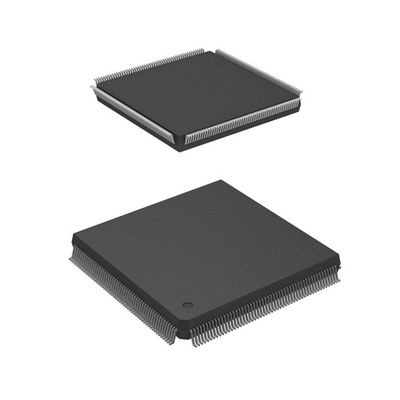

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP 인피니언 기술

■ 설명

후지쓰 MB91360G 시리즈는 광범위한 I/O 주변 장치 및 버스 제어 기능을 포함하는 표준 마이크로 컨트롤러입니다.MB91360G 시리즈는 32 비트 RISC CPU (FR50 시리즈) 코어를 갖추고 있으며 고성능 및 고속 CPU 처리가 필요한 임베디드 제어 애플리케이션에 적합합니다.MB91360G 시리즈는 또한 CPU의 실행 속도를 향상시키기 위해 최대 4 Kbyte 명령 캐시 메모리 및 다른 내부 메모리를 포함합니다.

■ 특징

• 실행 시간: 최대 15.6 ns (64 MHz)
FR50 시리즈 CPU: RISC 아키텍처
이 CPU는 일반용 레지스터 아키텍처를 가지고 있으며,
지연된 분기 명령의 범위는 파이프라인 중단으로 인한 실행 시간 손실을 줄입니다.
비트 조작 명령어와 메모리 액세스 명령어는 개선된 코드를 결과 향상되었습니다.
제어 구현에 대한 효율성과 실행 속도
• 5단계 파이프 라인 구조로 고속 처리 (시클 당 1개의 명령)
• 32비트 선형 주소 공간: 4 Gbytes
• 16-비트 명령어 크기 고정 (기본 명령어)
• 고속 곱셈/단계 분할
• 고속 인터럽트 처리 (6주기)
• 일반용 레지스터: 16 × 32 비트
• 다양한 기능을 갖춘 외부 버스 인터페이스 단위
최대 8개의 영역으로 외부 메모리 공간을 분할합니다. 칩 선택 신호 설정, 데이터 버스 너비
선택 (8, 16, 32-비트) 및 영역 크기가 각 영역에 지정될 수 있습니다.
• 32비트 너비까지의 주소 버스
• 자동 대기 기능
• 내부 명령어 캐시
MB91360G 시리즈는 외부 프로그램의 실행 속도를 향상시키기 위해 최대 4K 바이트 명령어 캐시를 포함합니다.
• 쌍방향 집합 협동 캐시
• DMAC
직접 메모리 액세스 (DMA) 는 CPU를 거치지 않고 다양한 유형의 데이터 전송을 수행하는 데 사용할 수 있습니다. 이것은 시스템 성능을 향상시킵니다.
8개의 채널 (최다 3개의 외부 채널 포함)
• 세 가지 전송 모드 지원: 단일 / 블록, 폭발, 연속 전송
• 전력 소비 조절 메커니즘
MB91360G 시리즈는 전력 소비를 줄이기 위해 작동 시계를 제어하는 여러 기능을 포함합니다.
• 소프트웨어 제어: 잠자리 및 중지/실제 시간 시계 기능
• 하드웨어 제어: 하드웨어 대기 기능
• 기어 (분리기) 기능: CPU와 주변 장치의 클럭 주파수는 독립적으로 설정할 수 있습니다.
• 다양한 주변 기능이 포함됩니다.
• UART, U-타이머
• 실시간 시계 (선택 가능한 하위시계 작동 및 하위시계 캘리브레이션 모듈)
• 스텝 모터 제어
• 소리 생성기
• Serial IO (SIO), SIO-Prescaler
• 전원 끄기 재설정
• 경보 비교 장치
• IO 타이머
• I2C 인터페이스
• 10비트 D/A 변환기
• CAN 인터페이스
• 10비트 A/D 변환기
• 16비트 재충전 타이머
• 16비트 PWM 타이머
• 감시 개 시계
• 비트 검색 모듈
• 인터럽트 컨트롤러
• 외부 인터럽트 입력
• I/O 포트 기능
• 단절 된 수준
16 마스킹 가능한 인터럽트 레벨
• 다른 것
• 전원 공급 전압
• 5V 전원 공급 장치 사용, 내부 조절기는 3.3V의 내부 공급 장치를 만듭니다
• 패키지: MB91FV360GA는 PGA401 패키지를 사용하고, MB91F362GA는 QFP208 패키지로 제공되며, MB91F369GA는 QFP160 패키지로 제공됩니다.
