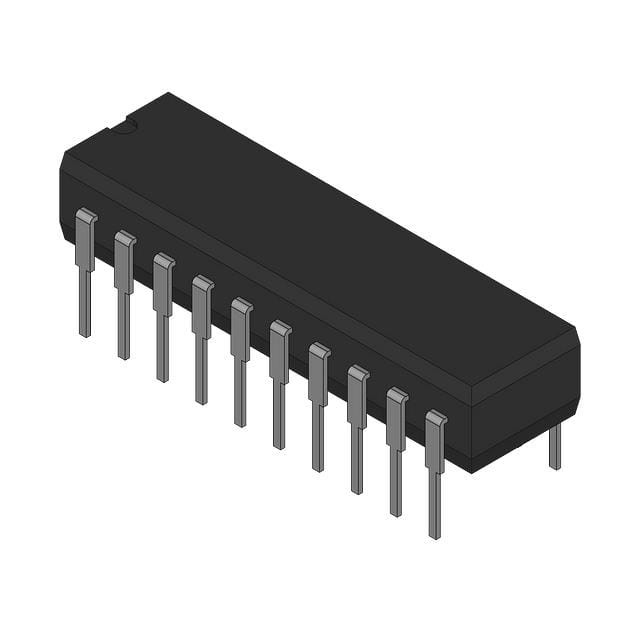

ATTINY26-16PC IC MCU 8BIT 2KB 플래시 20DIP Atmel

전반적인 설명

ATtiny261/461/861는 AVR 향상된 LButtonRISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다. 단일 클럭 사이클에서 강력한 명령어를 실행함으로써,ATtiny261/461/861는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
123 강력한 명령어 대부분의 단일 시계 사이클 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
• 비휘발성 프로그램 및 데이터 메모리
2/4/8K 바이트 시스템 내 프로그래밍 프로그램 메모리 플래시 (ATtiny261/461/861) 내구성: 10,000 쓰기/삭제 주기
128/256/512 바이트 시스템 내 프로그래밍 가능한 EEPROM (ATtiny261/461/861) 내구성: 100,000 기록/삭제 주기
128/256/512 바이트 내부 SRAM (ATtiny261/461/861)
자율 프로그래밍 플래시 프로그램 및 EEPROM 데이터 보안을 위한 프로그래밍 잠금
• 주변 기능
8/16 비트 타이머/프레스칼러와 두 개의 PWM 채널
8/10 비트 고속 타이머/특별 프레스칼러를 가진 카운터
3 별도의 출력과 함께 고주파 PWM 출력 비교 레지스터 프로그래밍 가능한 죽은 시간 생성기
시작 상태 감지기와 함께 보편적인 일련 인터페이스
10비트 ADC
11 단편 채널
16차별 ADC 채널 짝
프로그램 가능한 이득 (1x, 8x, 20x, 32x) 을 가진 15개의 디퍼셜 ADC 채널 짝
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
• 마이크로 컨트롤러 의 특별 특성
debugWIRE 온칩 디버그 시스템
SPI 포트를 통해 시스템 내 프로그래밍
외부 및 내부의 끊어질 수 있는 소스
저전력 비동기, ADC 소음 감축 및 전력 종료 모드
강화 된 전원 켜기 재설정 회로
프로그램 할 수 있는 브라운 아웃 감지 회로
내부 정렬 오시레이터
• I/O 및 패키지
16 개의 프로그래밍 가능한 I/O 라인
20pin PDIP, 20pin SOIC 및 32pad MLF
• 작동 전압:
∙ 1.8 - 5.5V ATtiny261V/461V/861V
∙ 2.7 - 5.5V ATtiny261/461/861
• 속도급:
ATtiny261V/461V/861V: 0 - 4 MHz @ 1.8 - 5.5V, 0 - 10 MHz @ 2.7 - 5.5V
ATtiny261/461/861: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
• 산업용 온도 범위
• 낮은 전력 소모
액티브 모드: 1MHz, 1.8V: 380μA
전원 종료 모드: 1.8V에서 0.1μA
