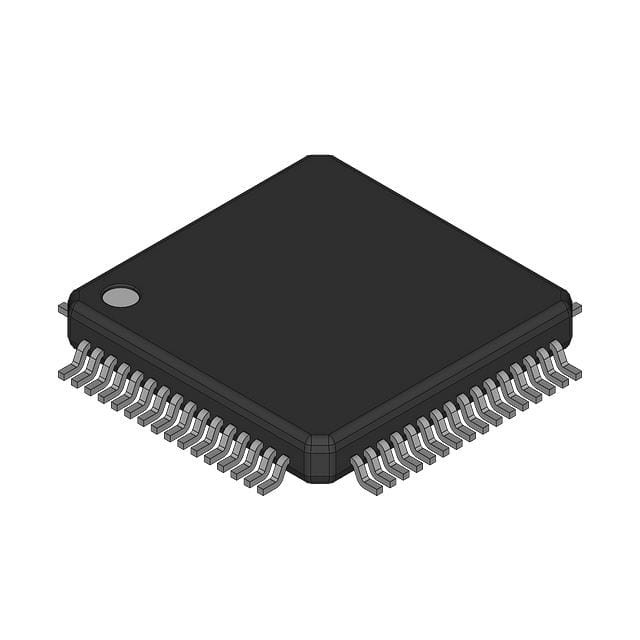

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP 자유용 반도체

일반 설명

소개
MC68HC908GR8은 저비용, 고성능 M68HC08 8비트 마이크로컨트롤러 단위 (MCU) 가족의 일원이다.제품군의 모든 MCU는 향상된 M68HC08 중앙 프로세서 유닛 (CPU08) 을 사용하며 다양한 모듈로 제공됩니다., 메모리 크기와 종류, 패키지 종류
이 문서에서는 MC68HC908GR4에 대해서도 설명합니다. MC68HC908GR4는 MC68HC908GR8과 동일한 장치입니다.MC68HC908GR8과 차이가 있을 때만 MC68HC908GR4가 텍스트에 명시적으로 언급됩니다..

특징

편리함 을 위해, 특징 은 다음 과 같은 것 들 을 반영 하기 위해 조직 되어 있습니다.
• MC68HC908GR8의 표준 기능
• CPU08의 특징

MC68HC908GR8의 표준 특징

• C 컴파일러에 최적화된 고성능 M68HC08 아키텍처
• M6805, M146805, M68HC05 가족들과 완전히 상향 호환되는 객체 코드
• 8MHz 내부 버스 주파수
• FLASH 프로그램 메모리 보안 (1)
• 높은 전압이 필요 없는 호스트 개인용 컴퓨터와 함께 사용할 수 있는 칩 프로그램 펌웨어
• 시스템 내 프로그래밍
• 시스템 보호 기능:
선택적인 컴퓨터 정상 작동 (COP) 리셋
3V 및 5V 동작을 위해 선택적으로 리셋 및 선택 가능한 트립 포인트와 함께 낮은 전압 검출
리셋을 통해 불법적인 오프코드 검출
리셋으로 불법 주소 검출
• 저전력 설계, 정지 및 대기 모드와 함께 완전히 정적
• 표준 저전력 작동 방식:
대기 모드
정지 모드
• 마스터 리셋 핀 및 전원 리셋 (POR)
• MC68HC908GR8의 칩 내 플래시 메모리 7680 바이트와 MC68HC908GR4의 칩 내 플래시 메모리 4096 바이트, 플래시 프로그램 메모리의 회로 내 프로그래밍 기능
• 384 바이트의 칩 상의 무작위 액세스 메모리 (RAM)
• 연쇄 주변 인터페이스 모듈 (SPI)
• 시리즈 통신 인터페이스 모듈 (SCI)
• 각 채널에서 선택 가능한 입력 캡처, 출력 비교 및 PWM 기능을 갖춘 16 비트, 2 채널 타이머 (TIM1) 및 16 비트, 1 채널 타이머 (TIM2) 인터페이스 모듈
• 6채널, 8비트 연속 근사 아날로그-디지털 변환기 (ADC)
• 브레이크 모듈 (BRK) 은 회로 내 디버깅 도중 단일 중단점 설정을 허용합니다
• 고객 시스템 비용을 줄이기 위해 IRQ 및 RST에 대한 내부 인력
• 칩 32kHz 크리스탈 호환 PLL (단계 잠금 루프) 와 시계 생성 모듈
• 최대 21개의 일반용 입력/출력 (I/O) 핀, 그 중:
19개의 공유 기능 I/O 핀
- 패키지 선택에 따라 최대 2개의 전용 I/O 핀
• A, C, D 포트에서만 입력에 대한 선택 가능한 풀업. 선택은 개별 포트 비트 기반입니다.
출력 모드에서, 롤업은 해제됩니다.
• 모든 포트 핀에 높은 전류 10mA 싱크 / 10mA 소스 기능
• PTC0?? PTC1에서 더 높은 전류 15mA 싱크 / 소스 기능
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• 오시레이터 정지 모드에서 오시레이터를 활성화 또는 비활성화 하는 사용자 선택을 허용하기 위해 CONFIG 레지스터에서 오시레이터 정지 모드 enable bit (OSCSTOPENB)
• 4비트 키보드 웨이크업 포트
• 42핀 수축 듀얼 인 라인 패키지 (SDIP), 32핀 쿼드 플래트 패키지 (QFP), 28핀 플라스틱 듀얼 인 라인 패키지 (DIP), 또는 28핀 소형 윤곽 통합 회로 (SOIC)
• 28 핀 DIP 및 28 핀 SOIC에서 MC68HC908GR8의 특성은 다음과 같습니다.
포트 B는 4비트입니다. PTB0PTB3, 4채널 ADC 모듈
C 포트 비트가 없습니다.

CPU08의 특징

CPU08의 특징은 다음과 같습니다.
• 향상된 HC05 프로그래밍 모델
• 광범위한 루프 제어 기능
• 16 개의 주소 모드 (HC05보다 8 개 더)
• 16비트 인덱스 레지스터와 스택 포인터
• 데이터 전송
• 빠른 8 × 8 곱셈 명령
• 16/8 분할 명령어
• 바이너리 코딩 된 소수 (BCD) 명령어
• 컨트롤러 애플리케이션에 최적화
• 효율적인 C 언어 지원
