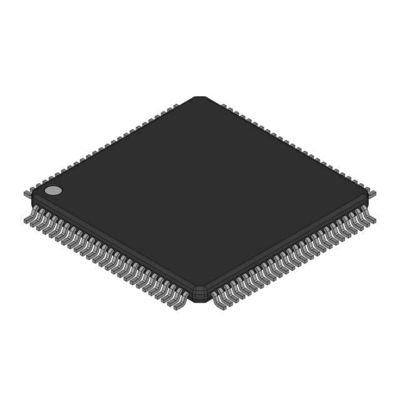

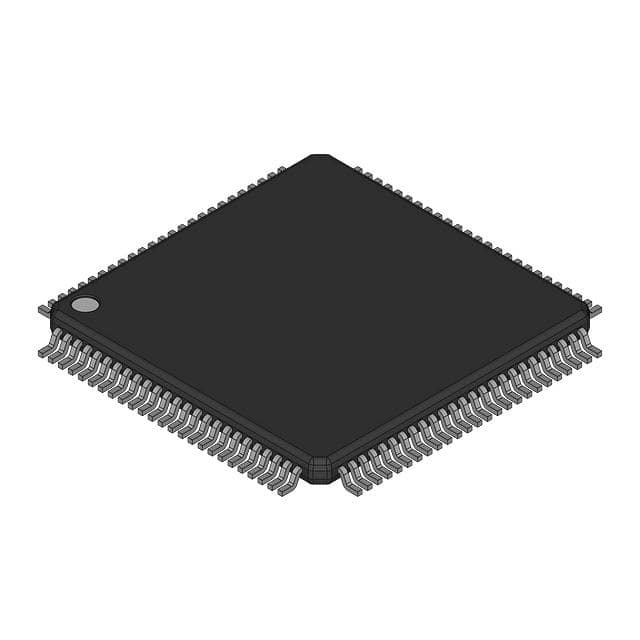

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP 레네사스 전자제품 아메리카 인크
| 브랜드 이름 | Renesas Electronics America Inc |
|---|---|
| 모델 번호 | M30803FGFP#U3 |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 핵심 프로세서 | M16C/80 | 코어 크기 | 16-비트 |
|---|---|---|---|
| 속도 | 20MHz | 연결성 | 시리얼 입출력, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | DMA, PWM, WDT | 입출력의 수 | 85 |
| 프로그램 메모리 규모 | 256KB (256K x 8) | 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - | RAM 사이즈 | 20K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V | 데이터 변환기 | A/D 10x10b; A/D 10x10b; D/A 2x8b D/A 2x8b |
| 오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 100-BQFP |
| 공급자의 장치 패키지 | 100-qfp (14x20) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| M30803FGFP#U3 | IC MCU 16BIT 256KB FLASH 100QFP | |
| M30853FJFP#D3 | IC MCU 16/32B 512KB FLASH 100QFP | |
| M306N4FGTFP#U0 | IC MCU 16BIT 256KB FLASH 100QFP | |
| AT32UC3A1512AU-AUR | IC MCU 32BIT 512KB FLASH 100TQFP | |
| AT32UC3A1256AU-AUR | IC MCU 32BIT 256KB FLASH 100TQFP | |
| M37560EFDFP#U0 | IC MCU 8BIT 60KB OTP 100QFP | |
| R5F2L3A7BNFA#U1 | 16-BIT, FLASH, R8C CPU | |
| M3826AEFFP#U0 | 8-BIT, OTPROM, MELPS740 CPU | |
| M3062GF8NFP#U5 | 16-BIT, FLASH, M16C CPU | |
| DF2148RTE20IV | IC MCU 16BIT 128KB FLASH 100TQFP | |
| M30800SAFP#D3 | IC MCU 16/32BIT ROMLESS 100QFP | |
| M30800FCFP#U3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M3062GF8NFP#U3 | IC MCU 16BIT 64KB FLASH 100QFP | |
| M306NBFCTFP#Q | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30622SAFP#U5 | IC MCU 16BIT ROMLESS 100QFP | |
| M30622SFP#U5 | 16-BIT, FLASH, M16C CPU | |
| M30622SAFP#U3 | 16-BIT, FLASH, M16C CPU | |
| M30620FCAFP#D3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCNFP#U3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCMFP#D3 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCAFP#D5 | IC MCU 16BIT 128KB FLASH 100QFP | |
| M30620FCMFP#U5 | 16-BIT, FLASH, M16C CPU | |
| M30620FCMFP#U3 | 16-BIT, FLASH, M16C CPU | |
| M306N5FCTFP#U0 | IC MCU 16BIT 128KB FLASH 100QFP | |
| DF2144TE20V | MICROCONTROLLER, 16-BIT, FLASH, |
제품 설명
제품 세부 정보
전반적인 설명
The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFP100핀과 144핀의 주변 기능이 일반적입니다. 이 단일 칩 마이크로 컴퓨터는 높은 수준의 명령 효율을 특징으로하는 정교한 지침을 사용하여 작동합니다.16M 바이트의 주소 공간, 그들은 높은 속도로 명령을 실행 할 수 있습니다. 그들은 또한 사무실, 통신, 산업 장비,그리고 다른 고속 처리 응용 프로그램.
특징
• 메모리 용량 (ROM 확장 그림 참조)램 10 ~ 24kbytes
• 최단 명령 실행 시간...... 50ns (f ((XIN) = 20MHz)
공급 전압...4.2~5.5V (f ((XIN) = 20MHz)
마스크 롬, 외부 롬 및 플래시 메모리 버전
2.7 ~ 5.5V (f ((XIN) = 10MHz)
마스크 롬, 외부 롬 및 플래시 메모리 버전
낮은 전력 소비... 45mA (M30800MC-XXXFP)
(f(XIN) = 소프트웨어 대기 없이 20MHz,Vcc=5V)
• 29개의 내부 및 8개의 외부 중단 소스,
5 소프트웨어 중단
소스: 7 레벨 (키 입력 중단 포함)
• 다기능 16비트 타이머 5개의 출력 타이머 + 6개의 입력 타이머
• UART 또는 시계 동기화 5 채널의 일련 I/O
DMAC 4개의 채널 (31개의 소스 트리거)
• DRAMC (DRAMC) 는 EDO, FP, CAS에 사용되며 RAS 리프레쉬, 자신 리프레쉬 전에 사용된다.
A/D 변환기 10비트 X 8채널 (10채널까지 확장 가능)
D/A 변환기 8비트 × 2채널
• CRC 계산 회로
• XY 변환기........................ 1 회로
• 감시견 타이머 1줄
• 프로그래밍 가능한 I/O...........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
• 입력 포트 1 선 (NMI 핀과 공유된 P85)
• 메모리 확장......................... 사용 가능 (16M 바이트)
• 칩 선택 출력............................................................................................................................................................................................................
• 시계 생성 회로..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
(중장된 피드백 저항과 외부 세라믹 또는 쿼츠 오시레이터)
신청서
오디오, 카메라, 사무실 장비, 통신 장비,휴대용 장비 등
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 레네사스 전자제품 미국 |
| 제품 분류 | 마이크로 컨트롤러 |
| 시리즈 | M16C M16C/80 |
| 포장 | 트레이 |
| 패키지 케이스 | 100BQFP |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 공급자 제품 패키지 | 100-QFP (14x20) |
| I-O의 숫자 | 85 I/O |
| 속도 | 20MHz |
| EEPROM 크기 | - |
| 코어 프로세서 | |
| RAM 크기 | 20K x 8 |
| 프로그램 메모리 | 플래시 |
| 주변 장치 | DMA, PWM, WDT |
| 연결성 | SIO, UART/USART |
| 전압 공급-Vcc-Vdd | 2.7V ~ 5.5V |
| 코어 크기 | 16비트 |
| 프로그램 메모리 크기 | 256KB (256K x 8) |
| 데이터 변환기 | A/D 10x10b, D/A 2x8b |
| 오시레이터 타입 | 내부 |
