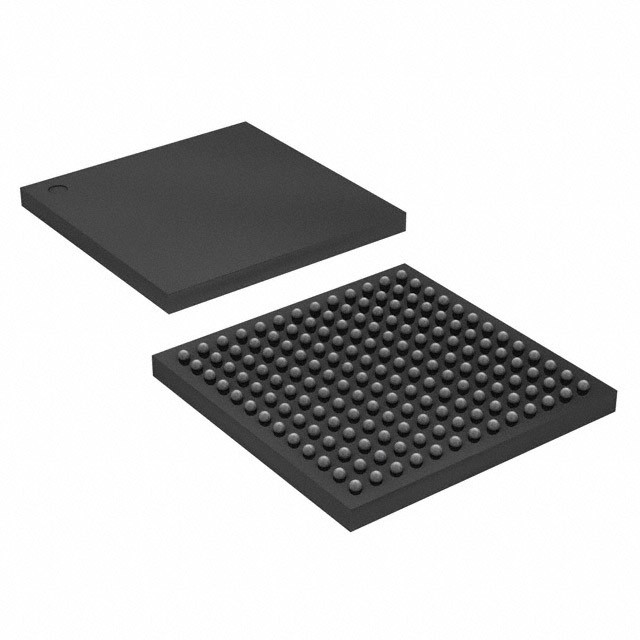

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STM마이크로 전자

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | ARM® Cortex®-M4 | 코어 크기 | 32비트 싱글 코어 |
---|---|---|---|
속도 | 120MHz | 연결성 | 캔뷔스, EBI / EMI, I2C, 적외선 통신 협회, 린뷔스, MMC / SD, SAI, SPI, UART / 범용 동기/비동기 송수신 회로, USB OTG |
주변 기기 | 절전은 / 리셋, DMA, LCD, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 131 |
프로그램 메모리 규모 | 2MB (2M x 8) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | - | RAM 사이즈 | 640K X 8 |
전압 - 공급 (Vcc/Vdd) | 1.71V ~ 3.6V | 데이터 변환기 | 자동 예금기 14x12b ; 인수 인도 2x12b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 169-UFBGA |
공급자의 장치 패키지 | 169-유에프비지에이 (7x7) |
Part Number | Description | |
---|---|---|
STM32L4R9AII6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32L4S9AII6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F427AIH6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32L4R5AGI6 | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32F429AGH6 | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32L4R9AGI6 | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32F469AIH6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F427AGH6 | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32F429AIH6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F469AEH6 | IC MCU 32BIT 512KB FLSH 169UFBGA | |
STM32F469AEH7TR | IC MCU 32BIT 512KB FLSH 169UFBGA | |
STM32F469AEH7 | IC MCU 32BIT 512KB FLSH 169UFBGA | |
STM32F429AGH6TR | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32F469AGH6 | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32F469AGH6TR | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32L4R7AII6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32L4R5AII6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32L4R5AII6P | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F479AGH6 | IC MCU 32BIT 1MB FLASH 169UFBGA | |
STM32F427AIH6TR | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32L4S5AII6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F437AIH6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F437AIH6TR | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32L4S7AII6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F439AIH6 | IC MCU 32BIT 2MB FLASH 169UFBGA | |
STM32F479AIH6 | IC MCU 32BIT 2MB FLASH 169UFBGA |
제품 세부 정보
설명
STM32L4R5xx, STM32L4R7xx 및 STM32L4R9xx 장치는 고성능 Arm® Cortex®-M4 32 비트 RISC 코어를 기반으로 한 초저전력 마이크로 컨트롤러 가족 (STM32L4+ 시리즈) 이다.120MHz까지의 주파수에서 작동합니다..
코텍스-M4 코어는 모든 Arm® 단일 정밀 데이터 처리 명령과 모든 데이터 유형을 지원하는 단일 정밀 부동 소수점 단위 (FPU) 를 갖추고 있습니다.코르텍스M4 코어는 또한 DSP (디지털 신호 처리) 명령어 및 응용 프로그램의 보안을 향상시키는 메모리 보호 장치 (MPU) 의 전체 세트를 구현합니다..
이 장치에는 고속 메모리 (2 MB의 플래시 메모리 및 640 Kbyte의 SRAM) 가 내장되어 있습니다.유연한 외부 메모리 컨트롤러 (FSMC) 는 정적 메모리를 위해 (100pin 이상의 패키지를 가진 장치에 사용된다), 두 개의 OctoSPI 플래시 메모리 인터페이스 (모든 패키지에 제공) 및 두 개의 APB 버스, 두 개의 AHB 버스 및 32 비트 멀티 AHB 버스 매트릭스에 연결된 광범위한 향상된 I / O 및 주변 장치.
STM32L4Rxxx 장치는 임베디드 플래시 메모리 및 SRAM에 대한 여러 보호 메커니즘을 내장합니다: 읽기 보호, 쓰기 보호, 독점 코드 읽기 보호 및 방화벽.
이 장치들은 빠른 12비트 ADC (5Msps), 두 개의 비교기, 두 개의 작동 증폭기, 두 개의 DAC 채널, 내부 전압 참조 버퍼, 저전력 RTC, 두 개의 일반 32비트 타이머,16비트 PWM 타이머 두 개, 모터 제어에 전용, 7개의 범용 16비트 타이머와 2개의 16비트 저전력 타이머. 이 기기는 외부 시그마 델타 모듈러 (DFSDM) 를 위한 4개의 디지털 필터를 지원한다.최대 24 개의 용량 감지 채널이 사용 가능.
특징
• 플렉스파워컨트롤으로 극저전력
1.71V ~ 3.6V 전원 공급
-40 °C ~ 85/125 °C 온도 범위
(BAM)
VBAT 모드에서 305 nA: RTC 및 32x32 비트 백업 레지스터에 대한 공급
33 nA 종료 모드 (5 개의 웨이크업 핀)
125 nA 대기 모드 (5 개의 웨이크업 핀)
RTC와 함께 420 nA 대기 모드
RTC와 함께 2.8 μA 정지 2
110μA/MHz 실행 모드 (LDO 모드)
43μA/MHz 실행 모드 (@ 3.3V SMPS 모드)
5μs는 정지 모드에서 깨어납니다.
(BOR) 모든 모드에서 종료를 제외하고
연결 매트릭스
• 코어: Arm® 32 비트 Cortex®-M4 CPU와 FPU, 적응 실시간 가속기 (ART 가속기) 플래시 메모리에서 0 대기 상태 실행을 허용, 최대 120 MHz의 주파수, MPU, 150 DMIPS/1.25 DMIPS/MHz (드라이스톤 2).1) 및 DSP 지침
• 성능 기준
1.25 DMIPS/MHz (드라이스톤 2.1)
409.20 Coremark® (3.41 Coremark/MHz @120 MHz)
• 에너지 기준
233 ULPMarkTMCP 점수
56 ULPMarkTMPP 점수
• 시계 원자
4~48MHz 결정 오시레이터
RTC (LSE) 를 위한 32kHz 결정 오시레이터
내부 16MHz 공장 정비 RC (± 1%)
내부 저전력 32kHz RC (±5%)
내부 멀티 스피드 오시일레이터 100 kHz에서 48 MHz, LSE에 의해 자동 정렬 (정밀도 ±0.25% 이상)
시계 복구가 있는 내부 48MHz
시스템 시계, USB, 오디오, ADC를 위한 3 PLL
• HW 캘린더, 알람 및 캘리브레이션과 함께 RTC
최대 24 용량 감지 채널: 터치 키, 선형 및 회전 터치 센서를 지원
• 고급 그래픽 기능
향상된 그래픽 콘텐츠 제작을 위한 Chrom-ART 가속기 (DMA2D)
크롬-GRC (GFXMMU) 가 그래픽 리소스의 20%까지 최적화를 허용합니다.
2개의 DSI 라인을 각각 최대 500 Mbits/s로 실행하는 MIPI® DSI 호스트 컨트롤러
LCD-TFT 컨트롤러
• 16x 타이머: 2 x 16 비트 고급 모터 제어, 2 x 32 비트 및 5 x 16 비트 일반 용도, 2 x 16 비트 기본, 2 x 저전력 16 비트 타이머 (정지 모드에서 사용할 수 있습니다), 2 x 워치дог, SysTick 타이머
• 최대 136개의 빠른 I/O, 대부분 5V 용도, 최대 14개의 I/O, 독립적인 공급로 1.08V까지
• 기억
2 MB 플래시, 2 은행 읽기-쓰기, 독점 코드 읽기 보호
하드웨어 패리티 확인과 함께 SRAM의 64 Kbytes를 포함하여 640 Kbyte
SRAM, PSRAM, NOR, NAND 및 FRAM 메모리를 지원하는 정적 메모리의 외부 메모리 인터페이스
2 x OctoSPI 메모리 인터페이스
시그마 델타 변조기 4x 디지털 필터
사양
속성 | 속성 값 |
---|---|
제조업자 | STM이크로전자 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | STM32L4R |
패키지 케이스 | 169-UFBGA |
작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 |
I-O의 숫자 | 131 I/O |
속도 | 120MHz |
코어 프로세서 | ARM® Cortex®-M4 |
RAM 크기 | 640K x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | 브라운 아웃 검출/리셋, DMA, LCD, POR, PWM, WDT |
연결성 | CANbus, EBI/EMI, I2C, IrDA, LINbus, MMC/SD, SAI, SPI, UART/USART, USB OTG |
전압 공급-Vcc-Vdd | 1.71V ~ 3.6V |
코어 크기 | 32비트 |
프로그램 메모리 크기 | 2MB (2M x 8) |
데이터 변환기 | A/D 14x12b; D/A 2x12b |
오시레이터 타입 | 내부 |
표준 패키지 | 416 |
패키지 | 트레이 |
