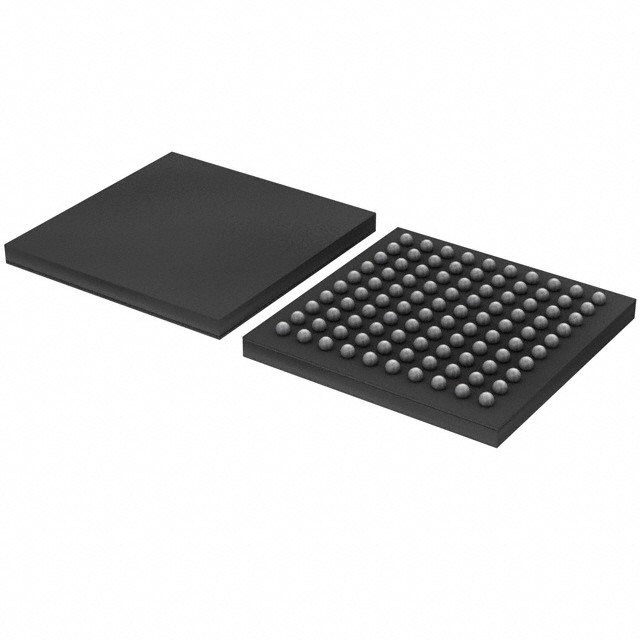

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA 마이크로칩 기술
| 브랜드 이름 | Microchip Technology |
|---|---|
| 모델 번호 | ATMEGA1280-16CU |
| 최소 주문 수량 | 1 |
| 가격 | Based on current price |
| 포장 세부 사항 | 정전기 방지용 가방 & 카드보드 박스 |
| 배달 시간 | 3-5 작업 일수 |
| 지불 조건 | 전신환 |
| 공급 능력 | 주식에서 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 핵심 프로세서 | AVR | 코어 크기 | 8-비트 |
|---|---|---|---|
| 속도 | 16MHz | 연결성 | EBI / EMI, I2C, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수 | 86 |
| 프로그램 메모리 규모 | 128KB (64K x 16) | 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 4K Ｘ 8 | RAM 사이즈 | 8K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V | 데이터 변환기 | 자동 예금기 16x10b |
| 오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 | 패키지 / 케이스 | 100-tfbga |
| 공급자의 장치 패키지 | 100-CBGA (9x9) |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
| Part Number | Description | |
|---|---|---|
| ATMEGA1280-16CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATMEGA1280V-8CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATXMEGA128A1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1U-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1U-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128A1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATMEGA640-16CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA1280V-8CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATXMEGA64A1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA64B1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA64B1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATXMEGA128B1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA128B1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
| ATXMEGA64A1U-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATMEGA640V-8CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA640-16CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATMEGA1280-16CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
| ATMEGA2560-16CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA2560V-8CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA2560-16CUR | IC MCU 8BIT 256KB FLASH 100CBGA | |
| ATMEGA640V-8CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
| ATXMEGA64A1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
| ATMEGA2560V-8CUR | IC MCU 8BIT 256KB FLASH 100CBGA |
제품 설명
제품 세부 정보
전반적인 설명
ATmega640/1280/1281/2560/2561는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8비트 마이크로 컨트롤러입니다. 단일 클록 k 사이클에서 강력한 명령어를 실행함으로써,ATmega640/1280/1281/2560/2561는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다..
특징
• 고성능, 저전력 Atmel® AVR® 8비트 마이크로 컨트롤러• 고급 RISC 아키텍처
135 강력한 명령어 대부분의 단일 시계 사이클 실행
32 × 8 일반용 작업 레지스터
완전 정적 동작
16MHz에서 최대 16 MIPS 처리량
2주기 증폭기
• 고 내구성 비휘발성 메모리 세그먼트
64K/128K/256KBytes 시스템 내 자체 프로그래밍 플래시
4K바이트 EEPROM
8K바이트 내부 SRAM
기록/삭제 사이클:10,000 플래시/100,000 EEPROM
데이터 보존: 85°C에서 20년/ 25°C에서 100년
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
• 칩 내 부팅 프로그램으로 시스템 내 프로그래밍
• 진실 한 읽기-쓰기 동작
소프트웨어 보안을 위한 프로그래밍 잠금
• 내구성: 최대 64Kbytes 옵션 외장 메모리 공간
• Atmel® QTouch® 라이브러리 지원
용량 터치 버튼, 슬라이더 및 바퀴
QTouch 및 QMatrix 인수
최대 64개의 감각 채널
• JTAG (IEEE® std. 1149.1을 준수) 인터페이스
JTAG 표준에 따른 경계 스캔 기능
✓ 칩 상의 광범위한 디버그 지원
JTAG 인터페이스를 통해 플래시, EEPROM, 피지 및 잠금 비트의 프로그래밍
• 주변 기능
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
4개의 16비트 타이머/ 카운터, 별도의 프레스칼러, 비교 및 캡처 모드
별도의 오시레이터와 함께 실시간 카운터
4개의 8비트 PWM 채널
2에서 16 비트까지 프로그래밍 할 수있는 해상도의 6/12 PWM 채널 (ATmega1281/2561, ATmega640/1280/2560)
출력 비교 변조기
8/16 채널, 10비트 ADC (ATmega1281/2561, ATmega640/1280/2560)
2/4 프로그램 가능한 연쇄 USART (ATmega1281/2561, ATmega640/1280/2560)
Master/Slave SPI 시리즈 인터페이스
바이트 지향 2선 직렬 인터페이스
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
∙ 피니 변경 시 중단을 하고 경보
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 정렬 오시레이터
외부 및 내부의 끊어질 수 있는 소스
6개의 수면 모드: 무동, ADC 소음 감축, 전력 절약, 전력 종료, 대기 상태 및 연장 대기 상태
• I/O 및 패키지
54/86 프로그래밍 가능한 I/O 라인 (ATmega1281/2561, ATmega640/1280/2560)
64 패드 QFN/MLF, 64 리드 TQFP (ATmega1281/2561)
100 리드 TQFP, 100 볼 CBGA (ATmega640/1280/2560)
RoHS/풀리 그린
• 온도 범위:
-40°C ~ 85°C 산업용
• 초저전력 소비
액티브 모드: 1MHz, 1.8V: 500μA
전원 종료 모드: 1.8V에서 0.1μA
• 속도급:
ATmega640V/ATmega1280V/ATmega1281V:
• 0 - 4MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1.8V - 5.5V, 0 - 8MHz @ 2.7V - 5.5V
ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2.7V - 5.5V, 0 - 16MHz @ 4.5V - 5.5V
ATmega2560/ATmega2561:
• 0 - 16MHz @ 4.5V - 5.5V
사양
| 속성 | 속성 값 |
|---|---|
| 제조업자 | 인텔 / 알테라 |
| 제품 분류 | 마이크로 컨트롤러 |
| 시리즈 | AVR® ATmega |
| 제품 | MCU |
| 포장 | 트레이 대체 포장 |
| 장착 방식 | SMD/SMT |
| 상표명 | ATMEGA |
| 패키지 케이스 | 100-TFBGA |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 공급자 제품 패키지 | 100-CBGA (9x9) |
| I-O의 숫자 | 86 I/O |
| 속도 | 16MHz |
| EEPROM 크기 | 4K x 8 |
| 코어 프로세서 | AVR |
| RAM 크기 | 8K x 8 |
| 프로그램 메모리 | 플래시 |
| 주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
| 연결성 | EBI/EMI, I2C, SPI, UART/USART |
| 전압 공급-Vcc-Vdd | 2.7V ~ 5.5V |
| 코어 크기 | 8비트 |
| 프로그램 메모리 크기 | 128KB (64K x 16) |
| 데이터 변환기 | A/D 16x10b |
| 오시레이터 타입 | 내부 |
| 최대 작동 온도 | + 85 C |
| 작동 온도 범위 | - 40C |
| 작동 공급 전압 | 2.7V ~ 5.5V |
| 인터페이스 타입 | 2선 SPI USART |
| 원자 | AVR |
| 프로세서 시리즈 | 메가AVR |
| 데이터 버스 너비 | 8비트 |
| 공급 전압 최대 | 5.5V |
| 공급 전압-분 | 2.7V |
| 패키지 케이스 | CBGA-100 |
| 최대 시계 주파수 | 16MHz |
| ADC 채널 수 | 16 ADC 채널 |
| 입력/출력 | 86 I/O |
| 데이터-RAM 크기 | 8kB |
| 데이터-ROM 크기 | 4kB |
| 타이머 카운터 수 | 6 타이머 |
| ADC 해상도 | 10비트 |
| 데이터-RAM 타입 | SRAM |
| 데이터-ROM 타입 | EEPROM |
설명
8비트 마이크로 컨트롤러 - MCU AVR 128K FLASH 8K SRAM 4KB EE-16 MHZ
