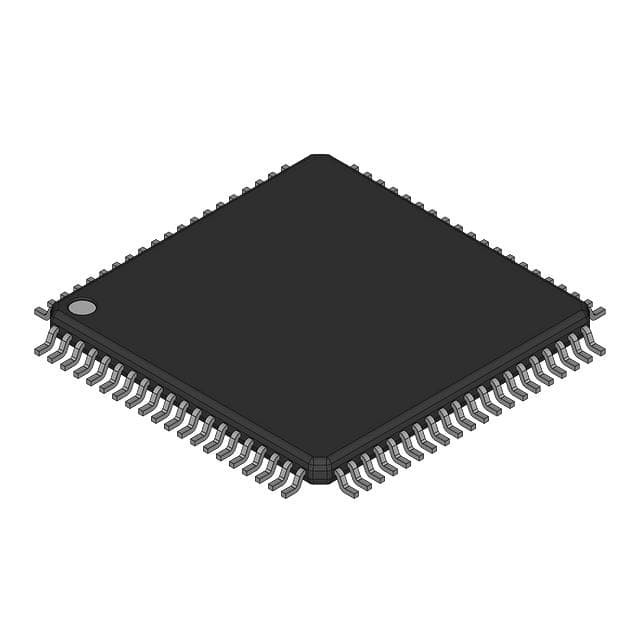

SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP 인피니언 테크놀로지

소개

C161K/O는 인피니언 C166 패밀리의 완전 기능 단일 칩 CMOS 마이크로 컨트롤러의 파생형이다. 높은 CPU 성능 (최고 12.5GHz CPU 성능) 을 결합한다.초당 500만개의 명령어) 는 주변 기능과 향상된 IO 기능이 있습니다C161K/O는 특히 비용에 민감한 애플리케이션에 적합합니다.

• 4단계 파이프라인으로 고성능 16비트 CPU

80 ns 명령 주기 시간 25MHz CPU 클럭
400 ns 곱셈 (16 × 16 비트), 800 ns 분할 (32 / 16 비트)
✅ 향상된 부엘 비트 조작 기능
HLL 및 운영 체제 지원에 대한 추가 지침
여러 변수 레지스터 뱅크를 가진 레지스터 기반 설계
한 주기의 컨텍스트 전환 지원
16 MBytes 코드 및 데이터의 전체 선형 주소 공간
1024 바이트 칩에 있는 특수 기능 레지스터 영역
• 20개의 소스를 가진 16개의 우선 수준 인터럽트 시스템, 40 ns까지의 샘플 속도
• 8채널 인터럽트 드라이브 단일 사이클 데이터 전송 시설
주변 이벤트 컨트롤러 (PEC)
• 프레스칼러를 통한 시계 생성 또는 직접 시계 입력
• 칩 내 메모리 모듈
2 KBytes C161O에 있는 칩 내부 RAM (IRAM)
C161K에서 1 KByte IRAM
• 칩 내 주변 모듈
C161O에 5개의 타이머가 있는 2개의 다기능 일반용 타이머 단위
C161K에 3개의 타이머가 있는 1개의 타이머 유닛
2개의 일련 채널 (동시/동시 및 고속 동시)
• 코드 및 데이터에 대한 최대 4 MBytes의 외부 주소 공간
다른 주소 범위에 대한 프로그래밍 가능한 외부 버스 특성
8비트 또는 16비트의 멀티플렉스 또는 디멀티플렉스된 외부 주소/데이터 버스
데이터 버스 너비
C161O에 4개의 프로그래밍 가능한 칩 선택 신호
C161K에 두 개의 칩 선택 신호
• 비동기 및 전원 끄기 모드
• 프로그램 할 수 있는 감시 개 타이머
• 최대 63개의 일반용 I/O 라인
전원 공급: C161K/O는 5V 또는 3V 전원 공급에서 작동 할 수 있습니다.
• C 컴파일러와 같은 광범위한 개발 도구의 지원,
매크로 어셈블러 패키지, 에뮬레이터, 평가판, HLL 디버거,
시뮬레이터, 논리 분석기 해체기, 프로그래밍 보드
• 칩 내 부트스트랩 로더
• 80pin MQFP 패키지 (0.65mm pitch)
