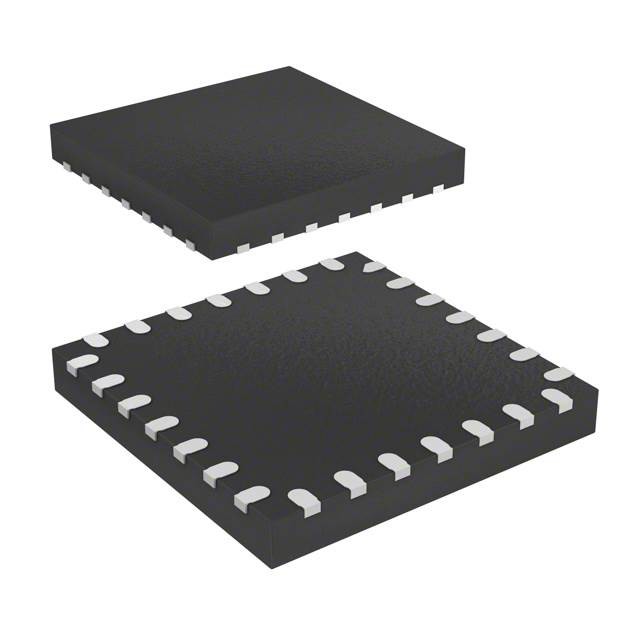

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STM마이크로전자

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x핵심 프로세서 | ARM® Cortex®-M0 | 코어 크기 | 32비트 싱글 코어 |
---|---|---|---|
속도 | 48MHz | 연결성 | 캔뷔스, HDMI-CEC, I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기/비동기 송수신 회로, USB |
주변 기기 | DMA, I2S, 포르, PWM, WDT | 입출력의 수 | 24 |
프로그램 메모리 규모 | 32KB (32K x 8) | 프로그램 메모리 종류 | 플래시 |
EEPROM 사이즈 | - | RAM 사이즈 | 6K x 8 |
전압 - 공급 (Vcc/Vdd) | 1.65V ~ 3.6V | 데이터 변환기 | A/D 13x12b |
오실레이터형 | 내부의 | 작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 | 패키지 / 케이스 | 28-ufqfn |
공급자의 장치 패키지 | 28-ufqfpn (4x4) |
Part Number | Description | |
---|---|---|
STM32F042G6U6TR | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32F031G6U6 | IC MCU 32BIT 32KB FLASH 28UFQFN | |
STM32F042G6U6 | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32L011G3U6 | IC MCU 32BIT 8KB FLASH 28UFQFPN | |
STM32L011G4U6 | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32F038G6U6 | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32F042G4U6 | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM8TL52G4U6 | IC MCU 8BIT 16KB FLASH 28UFQFPN | |
STM32G071GBU6 | IC MCU 32BIT 128KB FLSH 28UFQFPN | |
STM32L011G4U6TR | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32F031G6U7 | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32F031G4U6 | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32F048G6U6 | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM8L101G3U6 | IC MCU 8BIT 8KB FLASH 28UFQFPN | |
STM8TL53G4U6 | IC MCU 8BIT 16KB FLASH 28UFQFPN | |
STM32L011G4U7 | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32F031G4U7TR | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32F031G6U7TR | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32F042G4U6TR | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32F031G4U7 | IC MCU 32BIT 16KB FLASH 28UFQFPN | |
STM32G071GBU6N | IC MCU 32BIT 128KB FLSH 28UFQFPN | |
STM8L101G2U6TR | IC MCU 8BIT 4KB FLASH 28UFQFPN | |
STM8L101G2U6 | IC MCU 8BIT 4KB FLASH 28UFQFPN | |
STM8L101G2U6A | IC MCU 8BIT 4KB FLASH 28UFQFPN | |
STM8L101G3U6TR | IC MCU 8BIT 8KB FLASH 28UFQFPN | |
STM32L011G3U7 | IC MCU 32BIT 8KB FLASH 28UFQFPN | |
STM32F038G6U6TR | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32F042G6U7 | IC MCU 32BIT 32KB FLASH 28UFQFPN | |
STM32G071G8U6N | IC MCU 32BIT 64KB FLASH 28UFQFPN | |
STM32G081GBU6 | IC MCU 32BIT 128KB FLSH 28UFQFPN |
제품 세부 정보
STM32F042G6U6TR 설명
STM32F030x 마이크로컨트롤러에는 48MHz 주파수에서 작동하는 고성능 ARM CortexTM-M0 32비트 RISC 코어가 포함되어 있습니다.고속 임베디드 메모리 (Flash 메모리 최대 64 Kbyte 및 SRAM 최대 8 Kbyte)모든 장치에는 표준 통신 인터페이스 (최고 2 개의 I2C, 최대 2 개의 SPI, 최대 2 개의 USART), 1 개의 12 비트 ADC,최대 6개의 일반용 16비트 타이머와 고급 제어 PWM 타이머.
STM32F030x 마이크로 컨트롤러는 2.4에서 3.6 V 전원 공급 장치에서 -40 ~ + 85 ° C 온도 범위에서 작동합니다. 전력 절감 모드의 포괄적 인 세트는 저전력 애플리케이션의 설계가 가능합니다..
STM32F030x 마이크로 컨트롤러는 20핀에서 64핀까지의 4개의 다른 패키지에 장치들을 포함하고 있다. 선택된 장치에 따라 다른 세트의 주변 장치들이 포함된다.아래 설명은 제안된 STM32F030x 주변 장치의 전체 범위를 전반적으로 제공합니다..
이러한 특징으로 STM32F030x 마이크로 컨트롤러는 응용 프로그램 제어 및 사용자 인터페이스, 휴대용 장비, A / V 수신기 및 디지털 TV와 같은 광범위한 응용 프로그램에 적합합니다.PC 주변 장치, 게임 플랫폼, 전자 자전거, 소비자 가전, 프린터, 스캐너, 경보 시스템, 비디오 인터콤, HVAC.
STM32F042G6U6TR 특징
● 코어: ARM® 32비트 CortexTM-M0 CPU, 주파수 최대 48MHz
● 기억
16~64kbytes의 플래시 메모리
HW 패리티 확인과 함께 SRAM의 4 ~ 8 Kbyte
● CRC 계산 단위
● 재설정 및 전력 관리
전압 범위: 2.4V ~ 3.6V
전원 켜기 / 전원 끄기 재설정 (POR/PDR)
저전력 모드: 잠자리, 정지, 대기
● 시계 관리
4~32MHz의 결정 오시레이터
32kHz 오시레이터
x6 PLL 옵션으로 내부 8MHz RC
내부 40kHz RC 오시레이터
● 최대 55개의 빠른 I/O
모든 것은 외부 인터럽트 벡터에 매핑될 수 있습니다
5V 용량으로 최대 36개의 I/O
● 5채널 DMA 컨트롤러
● 1 x 12비트, 1.0μs ADC (16 채널까지)
변압 범위: 0~3.6V
2~3.6V의 별도의 아날로그 공급
● 최대 10 개의 타이머
16비트 7채널 고급 제어 타이머 6채널 PWM 출력, 정전 발생 및 비상 정지
16비트 타이머 하나, 최대 4개의 IC/OC로 IR 제어 디코딩에 사용할 수 있습니다.
16비트 타이머 1개, 2개의 IC/OC, 1개의 OCN, 정지 시간 생성 및 비상 정지
16비트 타이머 2개, 각각 IC/OC와 OCN, 정전 시간 생성, 비상 정지 및 IR 제어용 모듈러 게이트
1개의 IC/OC를 가진 16비트 타이머
1개의 16비트 기본 타이머
독립적이고 시스템 감시용 타이머
SysTick 타이머: 24비트 다운 카운터
● 알람 및 정지/준비 상태 에서 주기적 인 경각심 을 가진 달력 RTC
● 통신 인터페이스
최대 2개의 I2C 인터페이스: 하나는 20mA 전류 싱크와 함께 패스트 모드 플러스 (1 Mbit/s) 를 지원합니다.
최대 두 개의 USART가 마스터 동기 SPI 및 모?? 제어를 지원합니다. 하나는 자동 baud 속도 검출과 함께
2개의 SPI (18 Mbit/s) 까지 4~16개의 프로그래밍 가능한 비트 프레임
● 일련 와이어 디버그 (SWD)
사양
속성 | 속성 값 |
---|---|
제조업자 | STM이크로전자 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | STM32F0 |
패키지 케이스 | 28-UFQFN |
작동 온도 | -40°C ~ 85°C (TA) |
장착형 | 표면 마운트 |
I-O의 숫자 | 24 I/O |
속도 | 48MHz |
코어 프로세서 | ARM® Cortex®-M0 |
RAM 크기 | 6K x 8 |
프로그램 메모리 | 플래시 |
주변 장치 | DMA, I2S, POR, PWM, WDT |
연결성 | CANbus, HDMI-CEC, I2C, IrDA, LINbus, SPI, UART/USART, USB |
전압 공급-Vcc-Vdd | 1.65V ~ 3.6V |
코어 크기 | 32비트 |
프로그램 메모리 크기 | 32KB (32K x 8) |
데이터 변환기 | A/D 13x12b |
오시레이터 타입 | 내부 |
표준 패키지 | 3000 |
패키지 | 테이프 & 롤 (TR) |
