XC226796F66LACKXUMA1 IC MCU 16/32B 768KB FLSH 100LQFP 인피니언 테크놀로지

일반 장치 정보

XC226x 파생물은 완전 기능 단일 칩 CMOS 마이크로 컨트롤러 인피니언 XC2000 가족의 고성능 멤버입니다.이 장치들은 명령어 (MAC 단위) 의 측면에서 C166 가족의 기능과 성능을 확장합니다.그들은 높은 CPU 성능 (초당 최대 6천 6백만 개의 명령어) 과 높은 주변 기능과 향상된 IO 기능을 결합합니다.최적화된 주변 장치들은 애플리케이션의 요구 사항에 유연하게 적응할 수 있습니다.이 파생체는 또한 PLL 및 내부 또는 외부 시계 소스를 통해 클럭 생성 및 프로그램 플래시, 프로그램 RAM 및 데이터 RAM과 같은 다양한 칩 메모리 모듈을 제공합니다.

요약

빠른 개요 또는 참조를 위해, XC226x 즈의 속성은 여기에 압축된 방식으로 나열되어 있습니다.
• 5단계 파이프라인으로 고성능 16비트 CPU
15 ns 명령 주기의 시간 66 MHz CPU 클럭 (일주기 실행)
1주기 32비트 덧셈과 빼기 40비트 결과
1주기 곱셈 (16 × 16 비트)
1주기 곱과 축적 (MAC) 명령어
21 회로에서 배경 분할 (32 / 16 비트)
✅ 향상된 부엘 비트 조작 기능
0주기 점프 실행
HLL 및 운영 체제 지원에 대한 추가 지침
여러 변수 레지스터 뱅크를 가진 레지스터 기반 설계
2개의 추가 로컬 레지스터 은행으로 빠른 컨텍스트 전환 지원
16 MBytes 코드 및 데이터의 전체 선형 주소 공간
1024 바이트 칩에 있는 특수 기능 레지스터 영역 (C166 패밀리 호환)
• 최대 87개의 소스, 선택 가능한 외부 입력과 함께 16개의 우선 순위 수준의 인터럽트 시스템
인터럽트 제너레이션 및 웨이크업에서 15 ns까지 샘플 레이트
• 8채널 인터럽트 드라이브 단일 사이클 데이터 전송 시설
주변 이벤트 컨트롤러 (PEC), 24 비트 포인터는 전체 주소 공간을 덮습니다.
• 내부 또는 외부 시계 소스에서 시계 생성,
칩에 있는 PLL 또는 Prescaler를 통해
• 칩 내 메모리 모듈
1K바이트 칩 내 스탠드바이 램 (SBRAM)
2K바이트 칩 내 듀얼 포트 램 (DPRAM)
16 Kbyte 칩 데이터 SRAM (DSRAM)
최대 64kbytes의 칩 프로그램/데이터 SRAM (PSRAM)
768 Kbyte까지의 칩 프로그램 메모리 (플래시 메모리)
• 칩 내 주변 모듈
2개의 동기화 가능한 A/D 변환기 총 16개의 채널, 10비트 해상도,
변환시간 1.2μs까지, 선택적인 데이터 사전 처리 (데이터 감소,
범위를 확인)
16채널 일반 목적 캡처/ 비교 단위 (CAPCOM2)
유연한 PWM 신호 생성 (CCU6x) 을 위해 최대 4 개의 캡처/ 비교 단위
5개의 타이머를 가진 다기능 일반용 타이머 단위
6개의 일련 인터페이스 채널을 UART, LIN, 고속 동기화로 사용할 수 있습니다.
채널 (SPI/QSPI), IIC 버스 인터페이스 (10비트 주소, 400kbit/s), IIS 인터페이스
✓ 최대 128개의 메시지 객체까지의 칩 내 멀티CAN 인터페이스 (Rev. 2.0B 활성화)
(Full CAN/Basic CAN) 최대 5개의 CAN 노드 및 게이트웨이 기능
✓ 칩 내 실시간 시계
• 코드 및 데이터에 대한 최대 12 MBytes의 외부 주소 공간
다른 주소 범위에 대한 프로그래밍 가능한 외부 버스 특성
복수 또는 복수 해제된 외부 주소/데이터 버스
선택 가능한 주소 버스 너비
16비트 또는 8비트 데이터 버스 폭
4개의 프로그래밍 가능한 칩 선택 신호
• 단일 전원 공급 장치 3.0V에서 5.5V
• 유연 한 전력 관리와 함께 전력 감축 모드
• 프로그램 할 수 있는 워치드그 타이머 및 오시레이터 워치드그
• 최대 75개의 일반용 I/O 라인
• 칩 내 부트스트랩 로더
• C 컴파일러와 같은 광범위한 개발 도구의 지원,
매크로 어셈블러 패키지, 에뮬레이터, 평가판, HLL 디버거, 시뮬레이터,
논리 분석기 분해기, 프로그래밍 보드
• JTAG 인터페이스를 통한 칩 디버그 지원

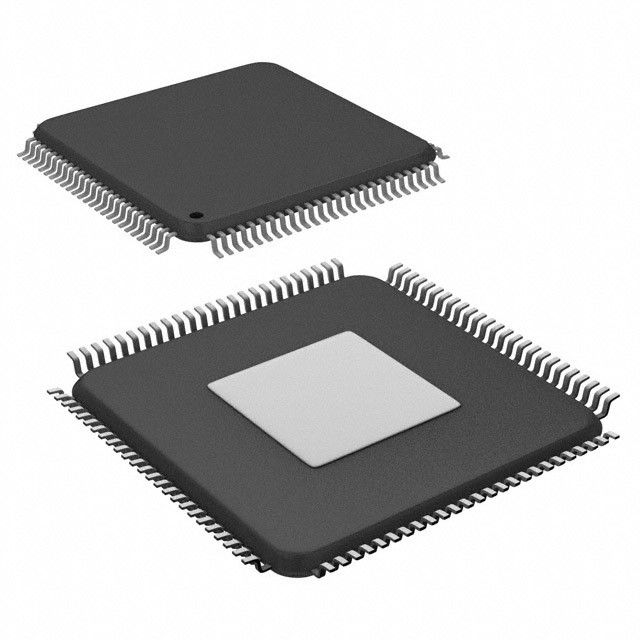

• 100 핀 녹색 LQFP 패키지, 0.5 mm (19.7 mil) 피치
