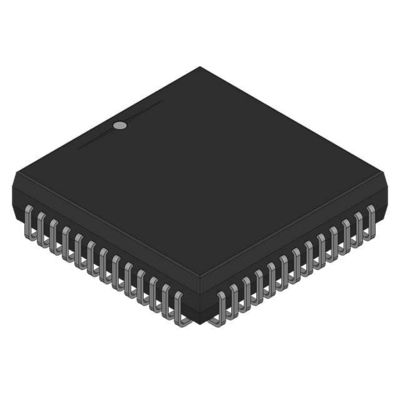

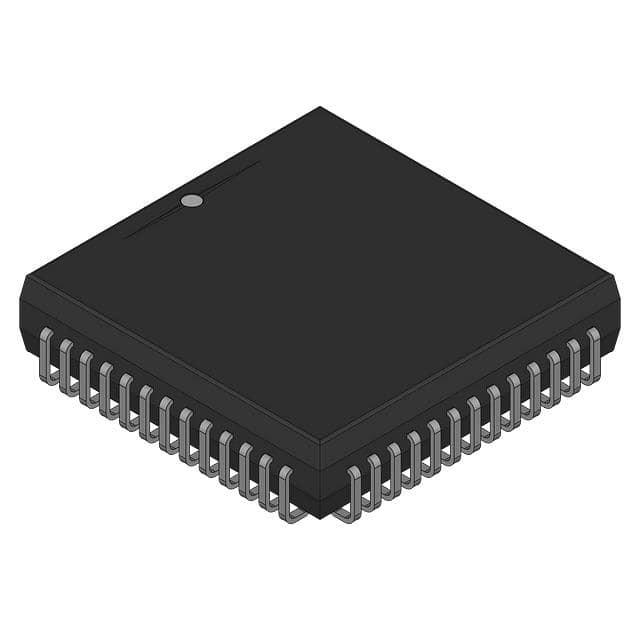

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC 자유용 반도체

일반 설명

1.1 소개
MC68HC908AP64는 저비용, 고성능 M68HC08 8비트 제품군에 속한다.
마이크로컨트롤러 단위 (MCU). 가족 내의 모든 MCU는 향상된 M68HC08 중앙 프로세서 단위 (CPU08) 를 사용하며 다양한 모듈, 메모리 크기와 유형 및 패키지 유형으로 제공됩니다.

1.2 특징

MC68HC908AP64의 특징은 다음과 같습니다.
• 고성능 M68HC08 구조
• M6805, M146805, M68HC05 가족들과 완전히 상향 호환되는 객체 코드
최대 내부 버스 주파수:
5V 또는 3V 작동 전압에서 8MHz
• 시계 입력 옵션:
RC 오시레이터
32MHz 내부 PLL을 가진 32kHz 결정 오시레이터
• 사용자 프로그램 보안 플래시 메모리
MC68HC908AP64의 62,368 바이트
MC68HC908AP32에 대한 32,768 바이트
MC68HC908AP16에 대한 16,384 바이트
MC68HC908AP8에 8,192 바이트
• 칩 내 RAM
MC68HC908AP64 및 MC68HC908AP32에 대한 2,048 바이트
MC68HC908AP16 및 MC68HC908AP8에 1,024 바이트
• 선택 가능한 입력 캡처와 함께 두 개의 16 비트, 2 채널 타이머 인터페이스 모듈 (TIM1 및 TIM2)
출력 비교, 각 채널의 PWM 기능
• 시간 기반 모듈
• 시리즈 통신 인터페이스 모듈 1 (SCI)
• 적외선 (IR) 인코더 / 디코더와 함께 일련 통신 인터페이스 모듈 2 (SCI)
• 연쇄 주변 인터페이스 모듈 (SPI)
• 시스템 관리 버스 (SMBus), 버전 1.0/1.1 (다중 마스터 IIC 버스)
• 8채널, 10비트 아날로그-디지털 변환기 (ADC)
• IRQ1 내장 풀업으로 외부 인터럽트 핀
• IRQ2 프로그램 할 수 있는 풀업으로 외부 인터럽트 핀
• 8비트 키보드 웨이크업 포트
• 32개의 일반용 입력/출력 핀:
31개의 공유 기능 I/O 핀
8개의 LED 드라이버 (심각)
6×25mA 열수출력 I/O
• 저전력 설계 (정지 및 대기 모드와 함께 완전히 정적)
• 마스터 리셋 핀 (인그리트 된 풀업과 함께) 및 전원 리셋
• 시스템 보호 기능
안부 RC 오시레이터로 작동되는 컴퓨터 정상 작동 (COP) 재설정
선택적으로 리셋 또는 중단 할 수있는 저전압 감지
리셋을 통해 불법적인 오프코드 검출
리셋으로 불법 주소 검출
• 48 핀 로프 쿼드 플래트 팩 (LQFP), 44 핀 쿼드 플래트 팩 (QFP), 42 핀 수축 듀얼 인 라인
패키지 (SDIP)
• MC68HC908AP64의 42pin SDIP의 특성은 다음과 같습니다.
30개의 일반용품만
IRQ1에 대한 외부 중단
CPU08의 특징은 다음과 같습니다.
• 향상된 HC05 프로그래밍 모델
• 광범위한 루프 제어 기능
• 16 개의 주소 모드 (HC05보다 8 개 더)
• 16-비트 인덱스 레지스터와 스택 포인터
• 데이터 전송
• 빠른 8×8 곱셈 명령
• 16/8 분할 명령어
• 바이너리 코딩 된 소수 (BCD) 명령어
• 컨트롤러 애플리케이션에 최적화
• 효율적인 C 언어 지원
