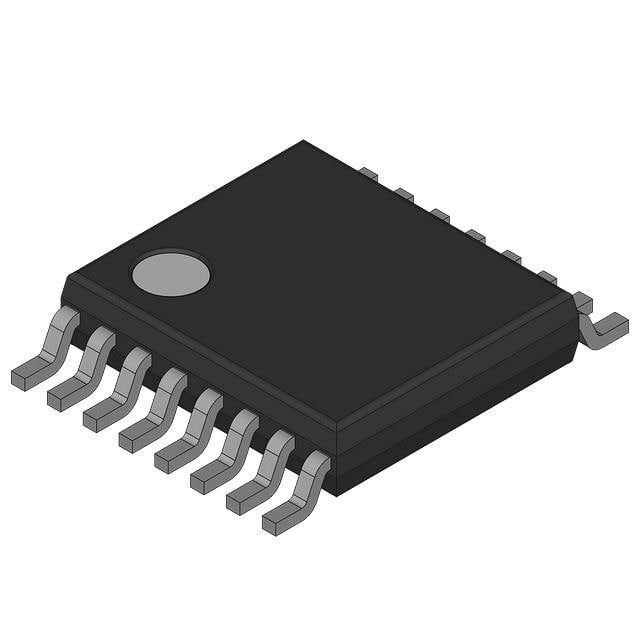

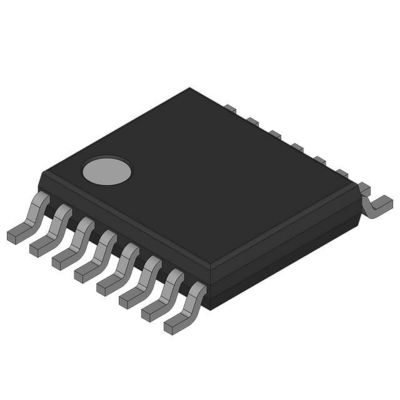

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP 자유용 반도체

일반 설명

소개
MC68HC908QY4A는 저비용, 고성능 M68HC08 8비트 마이크로 컨트롤러 유닛 (MCU) 가족의 일원이다.제품군의 모든 MCU는 향상된 M68HC08 중앙 프로세서 유닛 (CPU08) 을 사용하며 다양한 모듈로 제공됩니다., 메모리 크기와 종류, 패키지 종류

특징

특징은 다음과 같습니다.
• 고성능 M68HC08 CPU 코어
• M68HC05 가족과 완전히 상향 호환되는 객체 코드
• 5V 및 3V 작동 전압 (VDD)
• 5V에서 8MHz 내부 버스 작동, 3V에서 4MHz
• 정렬 할 수 있는 내부 오시일레이터
1MHz, 2MHz 또는 3.2MHz 내부 버스 운영을 소프트웨어로 선택할 수 있습니다.
8비트 트림 기능
±25% 가꾸지 않은
약 0.4%까지 잘라낼 수 있습니다.
• 소프트웨어 선택 가능한 크리스탈 오시레이터 범위, 32~100 kHz, 1~8 MHz 및 8~32 MHz
• 내부 또는 외부 소스에서 소프트웨어 구성 가능한 입력 시계
• 전용 32kHz 내부 RC 또는 버스 시계 소스를 사용하여 STOP 기능에서 자동 깨어
• 칩 내 응용 프로그램 내 프로그래밍 가능한 FLASH 메모리
내부 프로그램 / 지우기 전압 생성
- 사용자 호출 프로그램 / 삭제 루틴을 포함하는 모니터 ROM
플래시 보안 (2)
• 칩 내의 무작위 액세스 메모리 (RAM)
• 2채널 16비트 타이머 인터페이스 (TIM) 모듈
• 6채널, 10비트 아날로그-디지털 변환기 (ADC), 내부 대역 간격 참조 채널 (ADC10)
• 최대 13개의 양방향 입출력 (I/O) 라인과 하나의 입출력:
KBI와 공유한 6개
6개 ADC와 공유
2개는 TIM와 공유합니다.
IRQ에만 공유되는 하나의 입력
모든 포트 핀에서 높은 전류 수심 / 소스 기능
모든 포트에서 선택 가능한 풀업, 개별 비트에 따라 선택
모든 포트 핀에서 3가지 상태 기능
• Wake-up 기능 (KBI) 으로 6비트 키보드 인터럽트
- 상승/하락 또는 높은/낮은 레벨 탐지
• 저전압 억제 (LVI) 모듈 특징:
소프트웨어로 선택 가능한 출발점
• 시스템 보호 기능:
컴퓨터 정상 작동 (COP) 감시
리셋 가능한 저전압 감지
리셋을 통해 불법적인 오프코드 검출
리셋으로 불법 주소 검출
• 외부 비동기 인터럽트 핀과 내부 풀업 (IRQ) 은 일반용 입력 핀과 공유됩니다.
• 내부 풀업 (RST) 을 가진 마스터 비동기 리셋 핀, 일반용 입력/출력 (I/O) 핀과 공유
• 메모리 매핑 I/O 레지스터
• 에너지 절감 중지 및 대기 모드
• MC68HC908QY4A, MC68HC908QY2A 및 MC68HC908QY1A는 다음과 같은 패키지로 제공됩니다.
16핀 플라스틱 듀얼 인라인 패키지 (PDIP)
16핀 소형 통합 회로 (SOIC) 패키지
16핀 얇은 축소 작은 윤곽 패키지 (TSSOP)
• MC68HC908QT4A, MC68HC908QT2A 및 MC68HC908QT1A는 다음과 같은 패키지로 제공됩니다.
8핀 PDIP
8핀 SOIC
8핀 듀얼 플래트 비 리드 (DFN) 패키지
