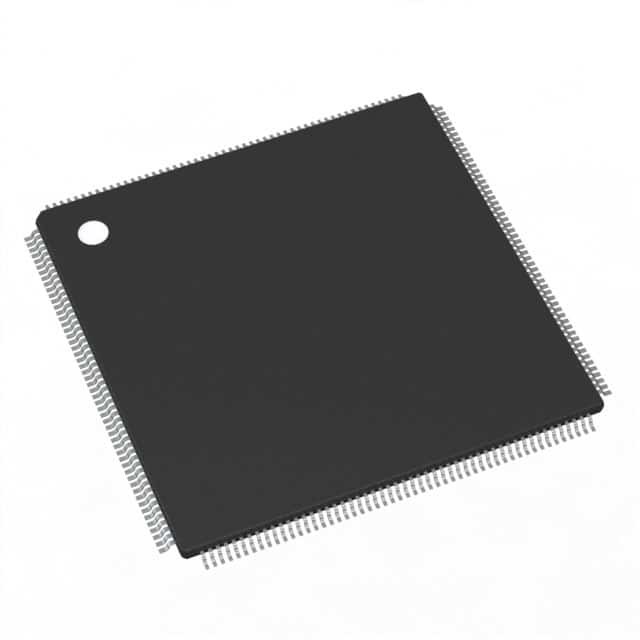

SPC5645BF0VLT1R IC MCU 32비트 2MB 플래시 208TQFP N✖P USA Inc.

Qorivva MPC5645S는 단일 칩 자동차 계기 클러스터 애플리케이션을 대상으로 한 새로운 세대의 32 비트 마이크로 컨트롤러를 나타냅니다.MPC5645S 장치는 Power Architecture® 기반의 MPC56xxS 제품군의 일부입니다.. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpit가이브 드라이브, 실시간 카운터 및 사운드 생성과 같은 전통적인 클러스터 기능도 각 장치에 통합됩니다.

특징 목록
• 이중 발행, 32비트 파워 아키텍처 북 E 호환
CPU 코어 콤플렉스 (e200z4d)
메모리 관리 단위 (MMU)
4 KB, 2/4 방향 명령어 캐시
• 2 MB의 ECC 플래시 메모리:
플래시 메모리 컨트롤러
✅ 사전 검색 버퍼
• 64 KB의 ECC SRAM
• 2개의 포트를 가진 1 MB의 칩에 있는 ECC가 아닌 그래픽 SRAM
그래픽 SRAM 컨트롤러
• 최대 16개의 영역 디스크립터를 가진 메모리 보호 장치 (MPU)
그리고 32바이트 영역의 곡성성
메모리 액세스 권한과 분리 보장
서로 다른 코드와 데이터
• 인터럽트 컨트롤러 (INTC) 181 주변 장치
중단 소스 및 8 소프트웨어 중단
• 두 개의 주파수 조절 단계 잠금 루프 (FMPLLs)
1차 FMPLL (FMPLL0) 는 125MHz까지 시스템 클럭을 제공합니다.
부대 FMPLL (FMPLL1) 는 대체로 사용할 수 있습니다.
변조 또는 변조되지 않은 시계 소스
eMIOS 모듈, QuadSPI 및 DCU의 대체 시계
그리고 픽셀 클럭 생성용 DCU-Lite
• 크로스바브 스위치 구조는 주변 장치의 동시 액세스를 가능하게합니다.
여러 버스에서 플래시 메모리 또는 RAM
선장
• 16채널 증강 직속 메모리 액세스 컨트롤러 (eDMA)
DMA를 사용하는 여러 전송 요청 소스
채널 멀티플렉서
• 부팅 보조 모듈 (BAM) 8 KB 임베디드 전용 ROM
부팅 코드는 부팅 옵션을 지원합니다.
일련 링크 (CAN 또는 SCI) 를 통해 부트 코드를 다운로드
• 두 개의 디스플레이 제어 장치 (DCU3 및 DCULite) 를 직접적으로
최대 2개의 TFT LCD 디스플레이까지 XGA까지의 드라이브
결의
• DCU3 모듈의 타이밍 컨트롤러 (TCON) 및 RSDS 인터페이스
• 2D OpenVG 1.1 및 라스터 그래픽 가속기 (GFX2D)
• 8/10 비트 ITU656를 지원하는 비디오 입력 장치 (VIU2)
비디오 입력, RGB로 YUV 변환, 비디오 축소,
반질 조절과 밝기 조절
• DDR1, DDR2, LPDDR1 DRAM을 지원하는 DRAM 컨트롤러
• 스텝 모터 컨트롤러 (SMC)
6개까지의 계기장치 가이드에 대한 고전류 드라이버
완전 H 브릿지 쌍용 구성에서 구동
스텝 모터 null 로 돌아와 스탈 탐지 모듈
스텝 모터 단장 감지
• 사운드 제너레이터 모듈 (SGM)
4채널 믹서
PCM 파동 재생 및 합성 음을 지원합니다.
선택적인 PWM 또는 I2S 출력
• 두 개의 16채널 향상된 모듈형 입력 출력 시스템 (eMIOS) 모듈
16비트 입력 캡처, 출력 비교, 펄스
너비 변조 및 쿼드 해독
기능
• 10비트 아날로그-디지털 변환기 (ADC)
최대 변환시간 1μs
20개의 내부 채널까지
8개의 외부 채널까지
• 세 개의 디제리얼 시리즈 주변 인터페이스 (DSPI) 모듈
전복합, 동기 통신을 위해
외부 장치
• QuadSPI 시리즈 플래시 메모리 컨트롤러 (이하...)
