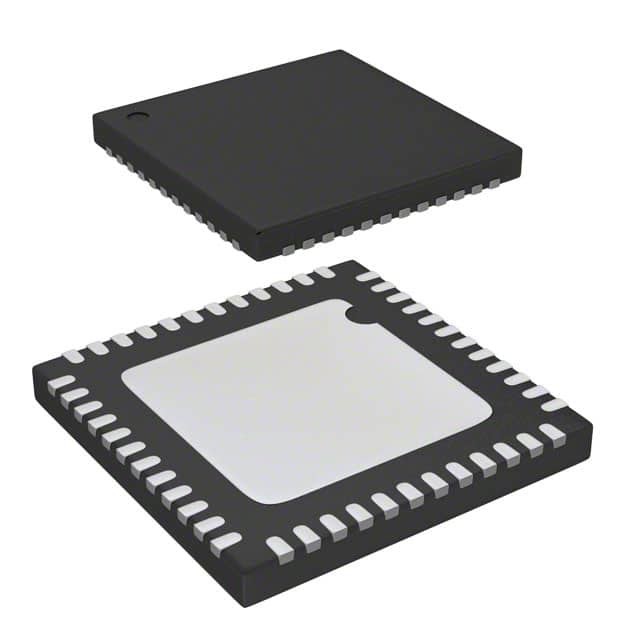

C8051F501-IM IC MCU 8BIT 64KB FLASH 48QFN 실리콘 연구소

시스템 개요

C8051F52x/F52xA/F53x/F53xA 계열의 장치는 칩 MCU에 완전히 통합된 저전력 혼합 신호 시스템입니다. 강조 된 특징은 아래에 나열되어 있습니다. 표 1 참조하십시오.1 특정 제품 특징 선택.

■ 고속 파이프라인 8051 호환 마이크로 컨트롤러 코어 (최고 25 MIPS)

■ 시스템 내, 풀 스피드, 침입적이지 않은 디버그 인터페이스 (칩)
■ 아날로그 멀티플렉서와 최대 16개의 아날로그 입력과 함께 12비트 200ksps의 진정한 ADC
■ ± 0 이내의 정밀 프로그래밍 가능한 24.5 MHz 내부 오시일레이터온도 범위 전체에서 5% 및 VDD 전압은 낮은 설정에서 칩 내 전압 조절 장치의 최소 출력보다 크거나 같을 때오시레이터는 이 최소 출력 설정 이하의 VDD 전압에 대해 +1.0% 내에 있습니다.
■ 최대 7680 바이트의 칩 내 플래시 메모리
■ 256 바이트의 칩 내 RAM
■ 하드웨어에 구현된 향상된 UART 및 SPI 일련 인터페이스
■ LIN 2.1 주변 장치 (완전 후향 호환성, 마스터 및 슬래브 모드)
■ 3개의 일반용 16비트 타이머
■ 프로그램 가능한 카운터/타이머 배열 (PCA), 세 개의 캡처/비례 모듈과 워치드그 타이머 기능
■ 칩 내 전원 재설정, VDD 모니터, 온도 센서
■ 칩 내 전압 비교 장치
■ 최대 16개의 포트 I/O

아날로그 주변 장치

- 12비트 ADC
• 최대 200 kps까지 프로그래밍 가능한 처리량
• 최대 6/16의 외부 입력
• 데이터에 의존하는 윈도우 인터럽트 생성기
• 내장 온도 센서
- 비교기
• 프로그래밍 할 수 있는 히스테레시스 및 반응 시간
• 깨어나거나 재설정 소스로 구성 할 수 있습니다.
• 낮은 전류
- POR/Brownout 탐지기
- 전압 참조 1.5와 2.2V (프로그램 가능)
칩 내 디버깅
- 칩에 있는 디버그 회로는 전체 속도, 침해적이지 않은 시스템 디버그를 촉진합니다 (이뮬레이터가 필요하지 않습니다)
- 정지점, 단발
- 메모리와 레지스터를 검사/변경
- 완전한 개발 키트
공급 전압 2.0~5.25V
- 내장된 LDO 조절기
고속 8051 μC 코어
- 파이프라인 명령어 아키텍처: 1 또는 2 시스템 클럭에서 명령어의 70%를 실행
- 최대 25 MIPS 처리량 25 MHz 시스템 시계
- 확장된 인터럽트 핸들러
기억력
- 8/4/2 kB 플래시; 시스템 내 바이트 프로그래밍 512 바이트 부문
- 256 바이트 내부 데이터 RAM
디지털 주변 장치
- 16/6 포트 I/O; 푸시-트랙 또는 오픈 드레인, 5 V 용량
- 하드웨어 SPITM, 그리고 UART 일련 포트
- LIN 2.1 컨트롤러 (마스터와 슬레이브가 가능); 크리스탈이 필요하지 않습니다
- 3개의 일반용 16비트 카운터/타이머
- 프로그램 가능한 16 비트 카운터 / 타이머 배열 3 캡처 / 비교 모듈, WDT
시계 출처
- 내부 오시레이터: 24.5 MHz ± 0.5% 정확성 UART 및 LIN-Master 동작을 지원
- 외부 오시레이터: 크리스탈, RC, C, 또는 시계 (1 또는 2 핀 모드)
- 비행 중 시계의 출처를 전환할 수 있습니다
패키지
- 10-핀 DFN (3 x 3mm)
- 20pin QFN (4 x 4mm)
- 20핀 TSSOP
자동차 자격
- 온도 범위: 40 ~ + 125 °C
