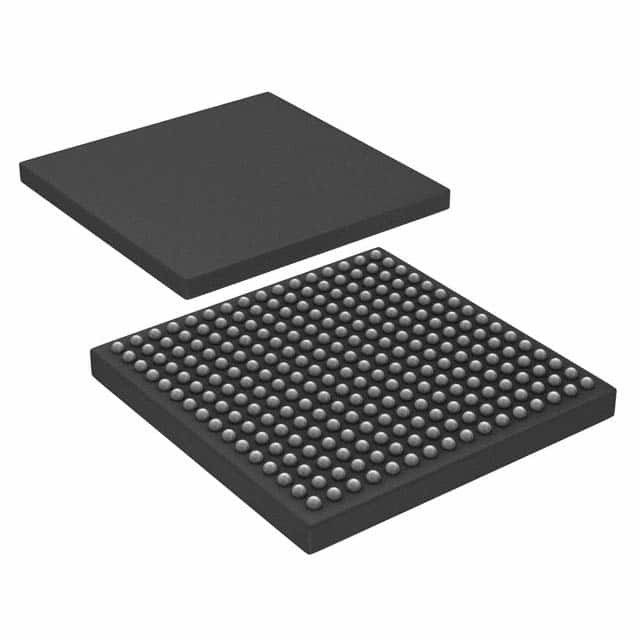

LPC1850FET256,551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.

일반 설명

LPC1850/30/20/10은 임베디드 애플리케이션을 위한 ARM Cortex-M3 기반의 마이크로 컨트롤러이다. ARM Cortex-M3는 낮은 전력 소비,향상된 디버그 기능, 그리고 높은 수준의 지원 블록 통합.
LPC1850/30/20/10은 최대 180MHz의 CPU 주파수에서 작동합니다.ARM Cortex-M3 CPU는 3단계 파이프 라인을 통합하고 별도의 로컬 명령과 데이터 버스뿐만 아니라 주변 장치에 대한 세 번째 버스와 함께 하버드 아키텍처를 사용합니다.. ARM Cortex-M3 CPU에는 또한 투기적 분화 기능을 지원하는 내부 프리페치 단위가 포함되어 있습니다.
LPC1850/30/20/10에는 최대 200kB의 온칩 SRAM, 쿼드 SPI 플래시 인터페이스 (SPIFI), 상태 구성 타이머 (SCT) 서브 시스템, 두 개의 고속 USB 컨트롤러, 이더넷, LCD,외부 메모리 컨트롤러, 그리고 여러 디지털 및 아날로그 주변 장치.

특징 및 이점

■ 프로세서 코어
◆ ARM Cortex-M3 프로세서, 최대 180MHz 의 주파수 에서 작동 합니다.
◆ 8개의 영역을 지원 하는 ARM Cortex-M3 내장 메모리 보호 단위 (MPU).
◆ ARM Cortex-M3 내장 네스트드 벡터드 인터럽트 컨트롤러 (NVIC).
◆ 매스킹 할 수 없는 인터럽트 (NMI) 입력.
◆ JTAG 와 Serial Wire Debug, 일련 추적, 8개의 차단점, 4개의 감시점.
◆ 향상 된 추적 모듈 (ETM) 및 향상 된 추적 버퍼 (ETB) 지원.
◆ 시스템 틱 타이머.
■ 칩 내 메모리
◆ 코드 및 데이터 사용용으로 200kB SRAM
◆ 여러 개의 SRAM 블록과 별도의 버스 접근.
◆ 64kB ROM 에 부트 코드 와 칩 내 소프트웨어 드라이버 가 포함되어 있다.
◆ 일반적 용도로 사용 될 수 있는 32비트 한 번 프로그래밍 할 수 있는 메모리 (OTP).
■ 시계 생산 단위
◆ 1MHz 에서 25MHz 까지 작동 범위 를 가진 결정 오시일레이터.
◆ 12MHz 내부 RC 오시일레이터 온도 및
전압
◆ 극저전력 RTC 결정 오시일레이터.
◆ 3개의 PLL는 CPU가 최대 CPU 속도까지 작동할 수 있도록 합니다.
두 번째 PLL는 고속 USB,
3번째 PLL는 오디오 PLL로 사용될 수 있습니다.
◆ 시계 출력.
■ 구성 가능한 디지털 주변 장치:
◆ AHB에서 상태 구성 타이머 (SCT) 서브 시스템.
◆ 글로벌 입력 멀티플렉서 배열 (GIMA) 은 여러 입력과
타이머, SCT, ADC0/1와 같은 이벤트 구동 주변 장치로 출력
■ 시리즈 인터페이스:
◆ 쿼드 SPI 플래시 인터페이스 (SPIFI) 에서 1비트, 2비트, 또는 4비트 데이터
초당 52MB입니다.
◆ RMII 및 MII 인터페이스와 DMA 지원으로 10/100T 이더넷 MAC
낮은 CPU 부하에서 처리량. IEEE 1588 타임 스탬핑/첨단 시간 지원
스탬핑 (IEEE 1588-2008 v2)
◆ DMA 지원과 함께 한 고속 USB 2.0 호스트 / 장치 / OTG 인터페이스
칩 내 고속 PHY (USB0)
◆ DMA 지원 이 있는 한 대속 USB 2.0 호스트/기기 인터페이스, 칩 내
전체 속도의 PHY와 ULPI 인터페이스와 외부 고속 PHY (USB1)
◆ USB 인터페이스 전기 테스트 소프트웨어는 ROM USB 스택에 포함되어 있습니다.
◆ DMA 지원 을 갖춘 4 대 550 UART: 전체 모덤 인터페이스 를 갖춘 1 대 UART;
IrDA 인터페이스와 UART; 3 USARTs는 UART 동기 모드와
ISO7816 사양에 맞는 스마트 카드 인터페이스
◆ C_CAN 2.0B 컨트롤러 최대 2개, 각각 1개의 채널. C_CAN 컨트롤러 사용
같은 버스 브릿지로 연결된 다른 모든 주변 장치의 작동을 제외합니다.
그림 1 및 참조 1.
◆ FIFO 및 멀티 프로토콜 지원과 함께 두 SSP 컨트롤러.
지원.
◆ 모니터 모드 및 오픈 드레인 I/O와 함께 한 패스트 모드 플러스 I2C 버스 인터페이스
전체 I2C 버스 사양에 맞는 핀. 최대 데이터 속도를 지원합니다.
1 Mbit/s
◆ 모니터 모드와 표준 I/O 핀을 가진 하나의 표준 I2C 버스 인터페이스.
◆ DMA 지원과 함께 두 개의 I2S 인터페이스, 각각 하나의 입력과 하나의 출력.
