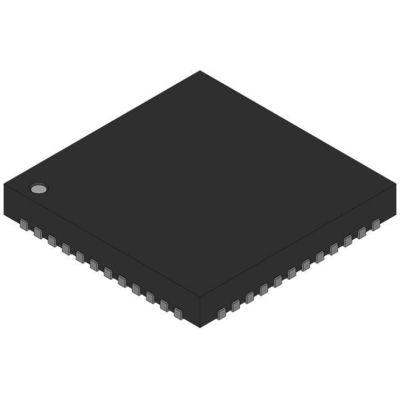

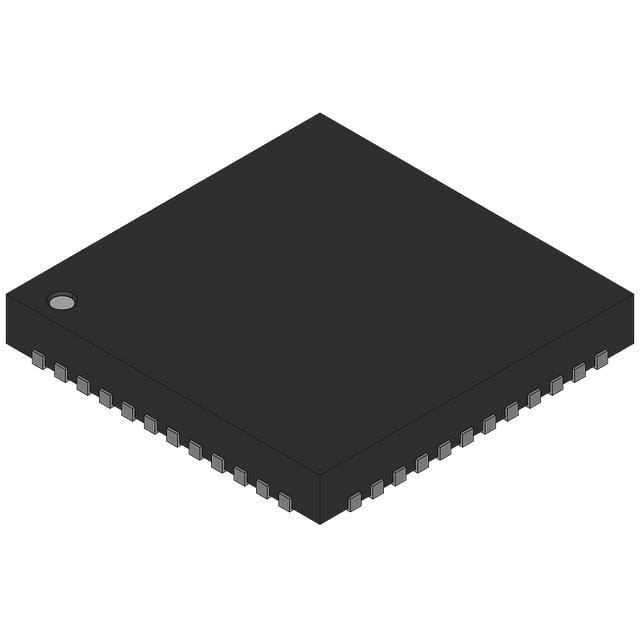

AT91SAM7S16-MU IC MCU 16/32BIT 16KB FLASH 48QFN 아틀멜

설명

아트멜의 AT91SAM7S는 32비트 ARM RISC 프로세서를 기반으로 한 저핀 카운트 플래시 마이크로컨트롤러 시리즈이다. 고속 플래시와 SRAM, USB 2를 포함한 대규모 주변 장치가 포함되어 있습니다.0 장치 (AT91SAM7S32 및 AT91SAM7S16를 제외하고), 그리고 외부 구성 요소의 수를 최소화 하는 시스템 기능의 완전한 집합.이 장치는 추가 성능과 확장된 메모리를 찾는 8비트 마이크로 컨트롤러 사용자들에게 이상적인 마이그레이션 경로입니다..

특징

• ARM7TDMI® ARM® Thumb® 프로세서를 탑재
고성능 32비트 RISC 아키텍처
고밀도 16비트 명령어 집합
MIPS/와트에서 선두
임베디드ICETM 회로 에뮬레이션, 디버그 통신 채널 지원
• 내부 고속 플래시
512 Kbytes (AT91SAM7S512) 256 바이트의 1024 페이지의 두 개의 인접한 은행으로 조직 (두중 평면)
256 Kbyte (AT91SAM7S256) 256 바이트의 1024 페이지 (단계) 로 구성
128 Kbyte (AT91SAM7S128) 256 바이트의 512 페이지 (단계) 로 구성
64 Kbytes (AT91SAM7S64) 128 바이트의 512 페이지로 조직 (단계)
32 Kbytes (AT91SAM7S321/32) 128 바이트의 256 페이지로 조직 (단면)
16 Kbyte (AT91SAM7S161/16 64 바이트의 256 페이지로 조직 (단면)
가장 나쁜 상황에서는 최대 30MHz의 단일 사이클 액세스
최대 속도에서 엄지 손가락 명령 실행을 최적화하는 Prefetch 버퍼
페이지 프로그래밍 시간: 6 ms, 페이지 자동 삭제 포함, 전체 삭제 시간: 15 ms
10,000 쓰기 사이클, 10년 데이터 저장 능력, 섹터 잠금 기능, 플래시 보안 비트
대용량 생산을 위한 빠른 플래시 프로그래밍 인터페이스
• 내부 고속 SRAM, 최대 속도로 단일 사이클 액세스
64K바이트 (AT91SAM7S512/256)
32K바이트 (AT91SAM7S128)
16K바이트 (AT91SAM7S64)
8K바이트 (AT91SAM7S321/32)
4K 바이트 (AT91SAM7S161/16)
• 메모리 컨트롤러 (MC)
임베디드 플래시 컨트롤러, 중단 상태 및 오차 감지
• 리셋 컨트롤러 (RSTC)
전원 재설정 및 낮은 전력 공장 정정 브라운 아웃 탐지기를 기반으로
외적인 리셋 신호 모양 및 리셋 소스 상태를 제공합니다
• 시계 생성기 (CKGR)
저전력 RC 오시일레이터, 3~20MHz 온칩 오시일레이터 및 1개의 PLL
• 전력 관리 컨트롤러 (PMC)
느린 클럭 모드 (500 Hz 이하) 및 비활성 모드 등 소프트웨어 전력 최적화 기능
3 가지 프로그램 할 수 있는 외부 시계 신호
• 고급 중단 제어기 (AIC)
개별적으로 가면을 할 수 있는, 8단계 우선 순위, 벡터 단절 소스
2개 (AT91SAM7S512/256/128/64/321/161) 또는 1개 (AT91SAM7S32/16) 외부 중단 소스 (s) 및 1개의 빠른 중단 소스, 위조 중단 보호
• 디버그 유닛 (DBGU)
2선 UART 및 디버그 통신 채널 중단 지원, 프로그래밍 가능한 ICE 액세스 방지
2선 UART 일련 통신을 위한 일반 목적 모드
• 주기 간격 타이머 (PIT)
20비트 프로그래밍 카운터 + 12비트 인터벌 카운터
• 창문 에 있는 감시 개 (WDT)
12비트 키 보호 프로그램 가능한 카운터
시스템에서 리셋 또는 인터럽트 신호를 제공합니다
- 카운터는 프로세서가 디버그 상태 또는 비활성 모드에서 있는 동안 중지 될 수 있습니다
(연속...)
