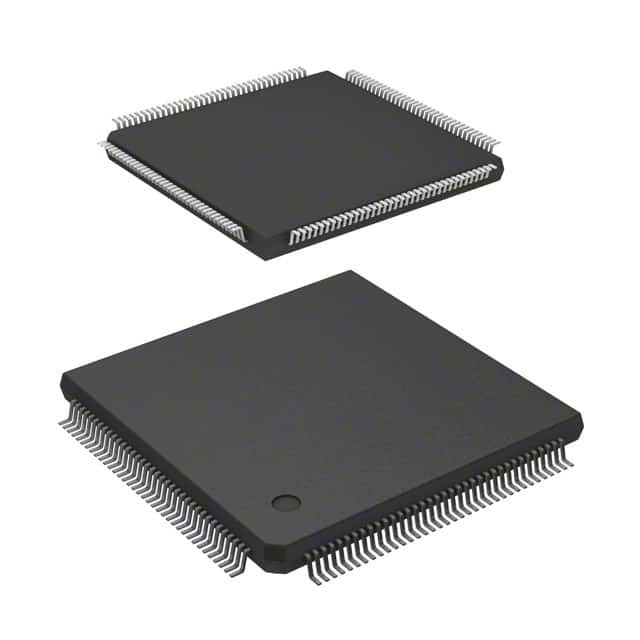

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP 인피니언 테크놀로지

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
핵심 프로세서 | 16-비트 | 코어 크기 | 25MHz |
---|---|---|---|
속도 | 캔뷔스, EBI / EMI, SPI, UART / 범용 동기/비동기 송수신 회로 | 연결성 | 포르, PWM, WDT |
주변 기기 | 111 | 입출력의 수 | - |
프로그램 메모리 규모 | ROM 없음 | 프로그램 메모리 종류 | - |
EEPROM 사이즈 | 4K X 8 | RAM 사이즈 | 4.5V ~ 5.5V |
전압 - 공급 (Vcc/Vdd) | 자동 예금기 16x10b | 데이터 변환기 | 외부 |
오실레이터형 | 0°C ~ 70°C (TA) | 작동 온도 | 표면 마운트 |
장착형 | 144-BQFP | 패키지 / 케이스 | P-MQFP-144-8 |
필요한 제품을 선택하고 게시판에서 당사와 소통 할 수 있습니다.
Part Number | Description | |
---|---|---|
C167CRLMHABXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
SAB-C167CR-16RM HA+ | IC MCU 16BIT 128KB MROM 144MQFP | |
C167CSLMCABXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL40MCAKXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
K167CSLMCAZNP | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAKXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
C167SRLMHABXUMA1 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAFXUMA1 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRL33MHAKXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAFXQLA1 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAFXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL40MCAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSLMCAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167SRLMHAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAFXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167SRLMHAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRL33MHAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRL33MHAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSLMCAFXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL33MCAKXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSLMCABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSLMCABXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL33MCAFXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL40MCABXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL40MCAKXQLA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL40MCABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CRLMHABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167SRLMHABXUMA2 | IC MCU 16BIT ROMLESS 144MQFP | |
C167CSL16M3VCAFXUMA2 | IC MCU 16BIT ROMLESS 144MQFP |
제품 설명
제품 세부 정보
소개
C167CR는 시멘스 C16x 제품군의 새로운 파생형이며, 전체 기능 단일 칩 CMOS 마이크로 컨트롤러이다.높은 CPU 성능 (초당 최대 1000만 명령어) 과 높은 주변 기능과 향상된 IO 기능을 결합합니다.또한 칩 상의 고속 램과 PLL를 통한 클럭 생성도 제공합니다.
C167CR 16비트 마이크로 컨트롤러
● 4단계 파이프 라인을 가진 고성능 16비트 CPU● 20MHz CPU 클럭에서 100 ns 명령 주기 시간
● 500 ns 곱셈 (16 × 16 비트), 1 μs 분할 (32 / 16 비트)
● 향상 된 부울 비트 조작 시설
● HLL 및 운영 체제 지원에 대한 추가 지침
● 여러 변수 레지스터 은행을 가진 레지스터 기반 설계
● 단주기 컨텍스트 전환 지원
● 칩 내 PLL 를 통하거나 직접 시계 입력 을 통한 시계 생성
● 코드 와 데이터 를 위한 최대 16 MBytes 의 선형 주소 공간
● 2KBytes 칩 내 내 RAM (IRAM)
● 2 KBytes 인 칩 확장 RAM (XRAM)
● 서로 다른 주소 범위를 위한 프로그래밍 가능한 외부 버스 특성
● 8-비트 또는 16-비트 외부 데이터 버스
● 멀티플렉스 또는 디 멀티플렉스 외부 주소/데이터 버스
● 프로그래밍 할 수 있는 5 가지 칩 선택 신호
● 정지 및 정지-인증 버스 중재 지원
● 1024 바이트 칩에 있는 특수 기능 레지스터 영역
● 비동기 상태 와 전력 끄는 상태
● 주변 이벤트 컨트롤러 (PEC) 를 통한 8채널 인터럽트 드라이브 단일 사이클 데이터 전송 시설
● 56개의 소스를 가진 16개의 우선 순위 수준의 인터럽트 시스템, 50 ns까지 샘플링 속도
● 16채널 10비트 A/D 변환기, 변환시간 9.7μs
● 16채널 촬영/대등화 단위 두 개
● 4채널 PWM 장치
● 5개의 타이머 를 가진 다기능 일반용 타이머 단위 2개
● 두 개의 일련 채널 (동시/동시 및 고속 동시)
● 15개의 메시지 객체 (Full-CAN/Basic-CAN) 를 가진 칩 내 CAN 인터페이스
● 프로그램 할 수 있는 감시견 타이머
● 최대 111개의 일반용 I/O 라인, 부분적으로 선택 가능한 입력 임계 및 히스테레시
● C 컴파일러, 매크로 어셈블러 패키지, 에뮬레이터, 평가 보드, HLL 디버거, 시뮬레이터, 논리 분석기 해체장치, 프로그래밍 보드와 같은 다양한 개발 도구가 지원됩니다.
● 칩 내 부트스트랩 로더
● 144핀 MQFP 패키지 (EIAJ)
사양
속성 | 속성 값 |
---|---|
제조업자 | 인피니온 |
제품 분류 | 마이크로 컨트롤러 |
시리즈 | C16xx |
포장 | 대체 포장 |
패키지 케이스 | 144-BQFP |
작동 온도 | 0°C ~ 70°C (TA) |
공급자 제품 패키지 | PG-MQFP-144 |
I-O의 숫자 | 111 I/O |
속도 | 25MHz |
EEPROM 크기 | - |
코어 프로세서 | C166 |
RAM 크기 | 4K x 8 |
프로그램 메모리 | 롬 없는 |
주변 장치 | POR, PWM, WDT |
연결성 | CAN, EBI/EMI, SPI, UART/USART |
전압 공급-Vcc-Vdd | 4.5V ~ 5.5V |
코어 크기 | 16비트 |
프로그램 메모리 크기 | - |
데이터 변환기 | A/D 16x10b |
오시레이터 타입 | 외관 |
부분-#-위명 | B167CRLMHAZXP HA+ SAB-C167CR-LM SP000103462 |
패키지 케이스 | MQFP-144 |
설명
C166 C16xx 마이크로컨트롤러 IC 16비트 25MHz ROM 없는 PG-MQFP-144
MCU 16비트 CISC/RISC ROMLess 5V 144핀 MQFP 트레이
