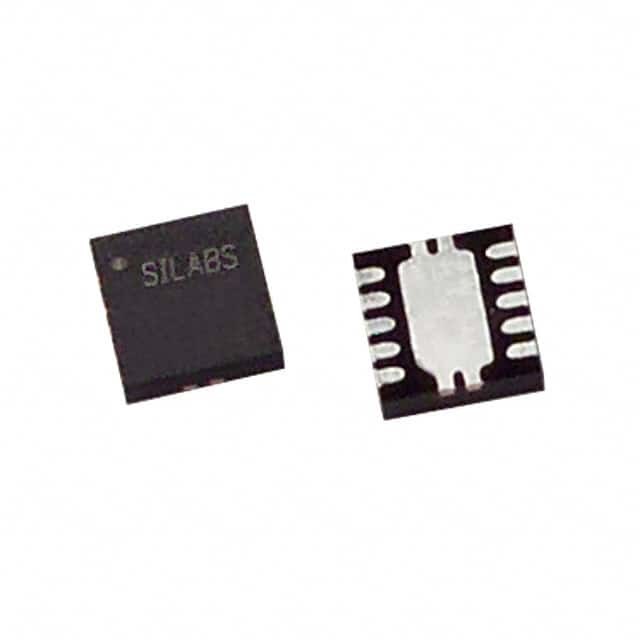

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN 실리콘 연구소

시스템 개요

C8051F300/1/2/3/4/5 장치는 칩에 혼합 신호 시스템을 완전히 통합 한 MCU입니다. 강조 된 기능은 아래에 나열되어 있습니다. 14 페이지의 1.1 표를 참조하십시오.

• 고속 파이프 라인 8051 호환 마이크로 컨트롤러 코어 (25 MIPS까지)
• 시스템 내, 풀 스피드, 침입적이지 않은 디버그 인터페이스 (칩)
• 프로그램 가능한 가이드 전 증폭기 및 아날로그 멀티플렉서와 함께 8 비트 500 ksps 11 채널 ADC
(C8051F300/2만)
• 정밀 프로그래밍 가능한 25 MHz 내부 오시일레이터
•장치 플래시 메모리 최대 8kB
• 256 바이트의 칩 내 RAM
• 하드웨어에 구현된 SMBus/I2C 및 향상된 UART 일련 인터페이스
• 일반용 16비트 타이머 3개
• 세 개의 캡처/비교 모듈과 워치도그 타이머와 함께 프로그래밍 가능한 카운터/타이머 배열 (PCA)
기능
• 칩 내 전원 재설정, VDD 모니터, 온도 센서
• 칩 내 전압 비교 장치
• 바이트 전체 I/O 포트 (5V 용량)

아날로그 주변 장치

- 8비트 ADC (F300/2만)
• 최대 500 kps
• 최대 8개의 외부 입력
• 4, 2, 1 및 0의 프로그래밍 가능한 증폭기 이득5
• 외부 핀 또는 VDD에서 VREF
• 내장 온도 센서
• 외부 변환 시작 입력
- 비교기
• 프로그래밍 할 수 있는 히스테레시스 및 반응 시간
• 중단 또는 리셋 소스로 구성 할 수 있습니다.
낮은 전류 (<0.5 μA)

칩에 있는 디버깅
- 칩에 있는 디버그 회로는 전체 속도, 침해적이지 않은 시스템 디버그를 촉진합니다 (이뮬레이터가 필요하지 않습니다)
- 정지점, 단일 단계, 검사 / 수정 메모리 및 레지스터를 제공합니다
- ICE 칩, 목표 포드 및 소켓을 사용하는 에뮬레이션 시스템보다 뛰어난 성능
- 완전한 개발 키트

공급 전압 2.7~3.6V
- 전형적인 작동 전류: 6.6 mA @ 25 MHz; 14 μA @ 32 kHz
- 전형적인 정지 모드 전류: 0.1 μA
- 온도 범위: 40 ~ + 85 °C

고속 8051 μc 코어

- 파이프라인 명령어 아키텍처: 1 또는 2 시스템 클럭에서 명령어의 70%를 실행
- 최대 25 MIPS 처리량 25 MHz 클럭
- 확장된 인터럽트 핸들러

기억력
- 256 바이트 내부 데이터 RAM
- 최대 8kB (F300/1/2/3), 4kB (F304) 또는 2kB (F305) 플래시; 8kB 장치에는 512 바이트가 예약되어 있습니다.

디지털 주변 장치
- 8 포트 I/O; 모든 5 V는 높은 싱크 전류를 허용
- 하드웨어 강화 UART 및 SMBusTM 시리즈 포트
- 3개의 일반용 16비트 카운터/타이머
- 16비트 프로그래밍 가능한 카운터 배열 (PCA) 3 개의 캡처 / 비교 모듈
- PCA 또는 타이머와 외부 시계 소스를 사용하여 실시간 시계 모드

시계 출처
- 내부 오시일레이터: ± 2% 정확도로 24.5MHz는 UART 동작을 지원합니다
- 외부 오시레이터: 크리스탈, RC, C, 또는 시계 (1 또는 2 핀 모드)
- 비행 중 시계 소스 사이를 전환 할 수 있습니다; 전력 절약 모드에서 유용

11-핀 쿼드 플래트 비리 (QFN) RoHS 패키지
- 3x3mm PWB 발자국
