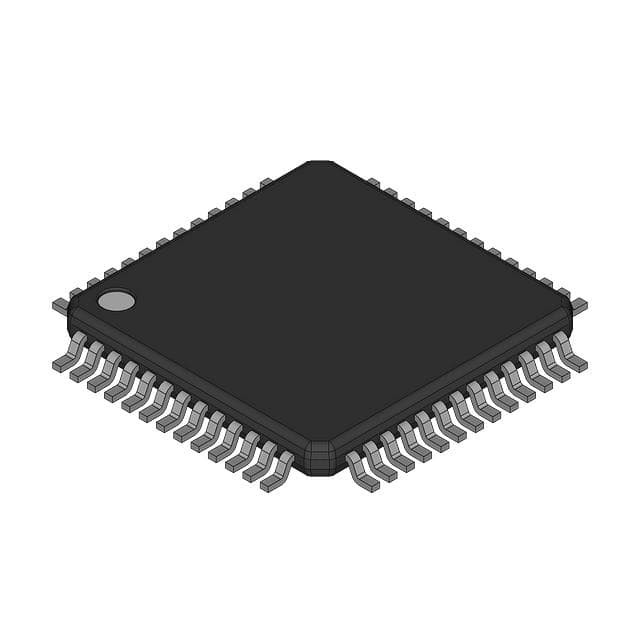

MC9S12GC128CPBER IC MCU 16BIT 128KB FLASH 52TQFP 자유용 반도체

소개

MC9S12C-Family / MC9S12GC-Family는 48/52/80 핀 플래시 기반 MCU 가족으로 16-비트 코어의 전력과 유연성을 비용과 공간에 민감한 완전히 새로운 범위로 제공합니다.일반용 산업 및 자동차 네트워크 애플리케이션모든 MC9S12C-Family / MC9S12GC-Family 멤버는 16 비트 중앙 처리 장치 (CPU12) 를 포함하여 표준 칩 내 주변 장치, 최대 128K 바이트의 플래시 EEPROM, 최대 4K 바이트의 RAM,비동기 연속 통신 인터페이스 (SCI), 8채널 16비트 타이머 모듈 (TIM), 6채널 8비트 펄스 너비 변조기 (PWM), 8채널 10비트 아날로그-디지털 변환기 (ADC).

특징

• 16-비트 HCS12 코어:
HCS12 CPU
M68HC11 명령어 세트
M68HC11과 동일한 인터럽트 스택 및 프로그래머 모델
명령어 대기열
더 나은 인덱스 된 주소
MMC (메모리 맵과 인터페이스)
INT (중계 제어)
BDM (백그라운드 디버그 모드)
DBG12 (브레이크포인트와 흐름 변화 추적 버퍼를 포함한 향상된 디버그12 모듈)
MEBI (multiplexed expansion bus interface) 는 80pin 패키지 버전에서만 사용할 수 있습니다.
• 깨우기 중단 입력:
디지털 필터링으로 깨우치 인터럽트 기능을 위해 최대 12개의 포트 비트까지 사용할 수 있습니다.
• 작동 주파수:
32MHz는 단일 칩의 16MHz 버스 속도와 동등합니다.
확장된 버스 모드에서 16MHz 버스 속도와 동등한 32MHz
9S12C 패밀리의 옵션: 25MHz 버스 속도와 동등한 50MHz
모든 9S12GC 가족 구성원은 50MHz 운영 주파수를 허용합니다.
내부 2.5V 조절기:
2.97V에서 5.5V까지 입력 전압 범위를 지원합니다.
저전력 모드 기능
저전압 리셋 (LVR) 회로 포함
저전압 인터럽트 (LVI) 회로 포함
48 핀 LQFP, 52 핀 LQFP 또는 80 핀 QFP 패키지:
5V 입력 및 드라이브 기능 (80pin 패키지) 으로 최대 58개의 I/O 라인
최대 2개의 전용 5V 입력 전선 (IRQ, XIRQ)
5V 8A/D 변환기 입력 및 5V I/O
개발 지원:
✓ 단일 유선 배경 디버그 모드 (BDM)
✓ 칩 내 하드웨어 장애점
DBG12 디버그 기능 개선
