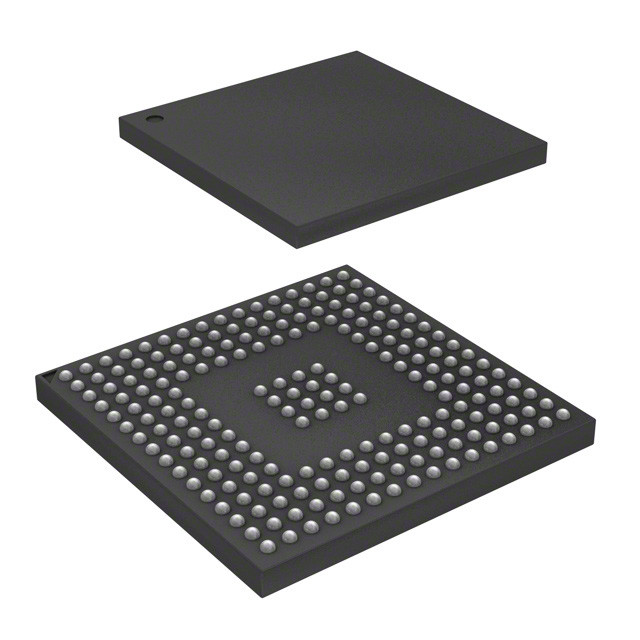

SPC5668EK0MMG IC MCU 32비트 2MB 플래시 208MAPBGA N✖P USA Inc.

설명

이 마이크로컨트롤러는 32비트 시스템 온 칩 (SoC) 장치로, 중급 엔진 제어 및 자동차 변속기 제어 애플리케이션에 사용하도록 되어 있습니다.
그것은 Freescale의 MPC5600 계열의 장치와 호환되며 MPC5632M 장치 이상의 성능과 기능을 제공합니다.
마이크로 컨트롤러의 e200z4 호스트 프로세서 코어는 파워 아키텍처® 기술에 기반을 두고 있으며 임베디드 애플리케이션을 위해 특별히 설계되었습니다. 파워 아키텍처 기술 외에도이 코어는 디지털 신호 처리 (DSP) 지침을 지원합니다..
이 장치는 8 KB의 명령 캐시로 구성된 두 단계의 메모리 계층을 가지고 있으며, 128 KB의 칩 내 SRAM 및 2 MB의 내부 플래시 메모리로 지원됩니다.
개발을 위해, 장치에는 Freescale VertiCal 캘리브레이션 시스템을 사용할 때만 액세스 할 수있는 캘리브레이션 버스가 포함되어 있습니다.

• 150 MHz e200z4 전력 아키텍처 코어

변수 길이의 명령 코딩 (VLE)
2개의 실행 단위와 함께 슈퍼스칼라 구조
1주기당 최대 2개의 정수 또는 부동 소수점 명령어
시클당 최대 4번의 곱셈 및 축적 작업
• 기억력 조직
2 MB의 칩 플래시 메모리 ECC와 읽기-쓰기 (RWW)
대기 기능 (32 KB) 및 ECC와 함께 128 KB의 칩 상 SRAM
8 KB 명령어 캐시 (줄 잠금과 함께), 2방향 또는 4방향으로 구성
14 + 3 KB eTPU 코드 및 데이터 RAM
4 4 4 가로 바 스위치 (XBAR)
24개의 MMU
• 안전 보호 에 실패
16 엔트리 메모리 보호 장치 (MPU)
3개의 하위 모듈을 가진 CRC 단위
∆ 접점 온도 센서
• 중단
 설정 가능한 인터럽트 컨트롤러 (INTC) 와 마스크가 되지 않는 인터럽트 (NMI)
64채널 eDMA
• 일련 채널
3개의 eSCI 모듈
3개의 DSPI 모듈 (2개는 하류 마이크로 두 번째 채널 (MSC) 를 지원합니다.)
3개의 FlexCAN 모듈, 각각 64개의 메시지 버퍼
1 플렉스레이 모듈 (V2.1) 최대 10 Mbit/s 듀얼 채널 또는 단일 채널, 128 메시지 객체, ECC
1 eMIOS
24개의 통일 채널
1 eTPU2 (제2세대 eTPU)
32개의 표준 채널
1개의 반응 모듈 (6개의 채널에 3개의 출력)
• 2개의 향상된 큐형 아날로그-디지털 변환기 (eQADC)
40개의 12비트 입력 채널 (2개의 ADC에서 멀티플렉스); 외부 멀티플렉서로 56개의 채널로 확장할 수 있다
6개의 명령 줄
트리거 및 DMA 지원
688 ns 최소 변환 시간
• 부트 어시스트 모듈 (BAM) 을 탑재한 칩 내 CAN/SCI 부트 스트랩 로더
• 넥서스: 코어: 클래스 3+; eTPU: 클래스 1
• JTAG (5핀)
• 개발 트리거 세마포어 (DTS)
외부 도구와의 통신을 위한 EVTO 핀
• 시계 생산
✓ 칩 내의 4~40 MHz 주 오시레이터
✓ 칩 상의 FMPLL (주파수 조절 단계 잠금 루프)
• 최대 112개의 일반용 I/O 라인
입력, 출력 또는 특수 기능으로 개별적으로 프로그래밍 할 수 있습니다.
프로그램 가능한 임계 (히스테레시스)
• 전력 절감 모드: 느리기, 정지 및 대기 상태
유연 한 공급 계획
5V 단일 공급 장치와 외부 배last
여러 외부 공급: 5V, 3.3V, 1.2V
