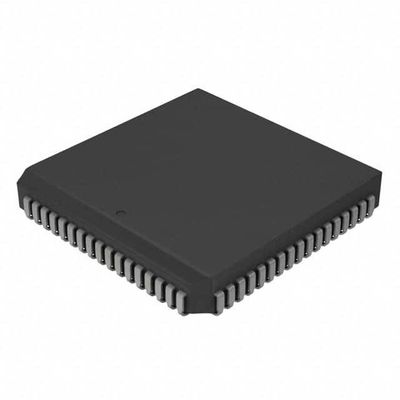

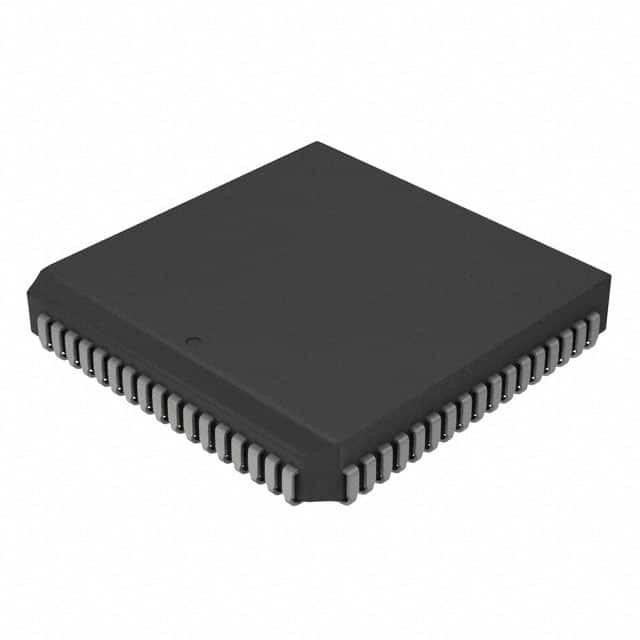

PIC18C801-I/L IC MCU 8BIT ROMLESS 84PLCC 마이크로칩 기술

장치의 개요

이 문서는 다음 두 가지 장치에 대한 장치별 정보를 포함합니다.

1. PIC18C601

2. PIC18C801

PIC18C601는 64핀 TQFP 및 68핀 PLCC 패키지로 제공됩니다. PIC18C801는 80핀 TQFP 및 84핀 PLCC 패키지로 제공됩니다.

특징의 개요는 1-1 표에서 나타납니다.
장치 블록 다이어그램은 64/68 핀 구성에 대한 그림 1-1 및 80/84 핀 구성에 대한 그림 1-2에 제공됩니다. 두 패키지의 핀아웃은 테이블 1-2에 나열되어 있습니다.

고성능 RISC CPU:

• C 컴파일러 최적화 아키텍처 명령어 집합
• 최대 2 MBytes까지 주소를 하는 선형 프로그램 메모리
• 선형 데이터 메모리 4Kbytes까지 주소
• 최대 160 ns 명령 주기는:
- DC - 25 MHz 시계 입력
- PLL가 활성화된 4MHz - 6MHz 클럭 입력
• 16비트 넓은 명령어, 8비트 넓은 데이터 경로
• 중단의 우선 순위
• 8 x 8 단일 사이클 하드웨어 멀티플리커

주변 기능:

• 높은 전류 수심 / 소스 25 mA/25 mA
• 개별 방향 제어로 최대 47개의 I/O 핀
• 3개의 외부 인터럽트 핀
• 타이머0 모듈: 8비트 / 16비트 타이머 / 카운터
• 타이머1 모듈: 16-비트 타이머/ 카운터 (중앙계약자의 시간 기준)
• 타이머2 모듈: 8 비트 기간 레지스터와 함께 8 비트 타이머 / 카운터
• 타이머3 모듈: 16비트 타이머/ 카운터
• 2차 오시레이터 시계 옵션 - 타이머1/타이머3
• 두 개의 캡처 / 비교 / PWM (CCP) 모듈 CCP 핀은 다음과 같이 구성 될 수 있습니다.
- 캡처 입력: 16-비트, 최대 해상도 10 ns
- 16비트, 최대 해상도 160 ns (TCY)
- PWM 출력: PWM 해상도는 1 ~ 10 비트 최대입니다. PWM 주파수. @:
8비트 해상도 = 99kHz
10비트 해상도 = 24.4kHz
• 두 가지 작동 방식의 마스터 동기 시리즈 포트 (MSSP):
- 3선 SPITM (모든 4 SPI 모드를 지원)
- I2CTM 마스터와 슬레이브 모드
• 주소형 USART 모듈: 주소 비트에서 중단을 지원합니다.

고급 아날로그 기능:

• 10비트 아날로그-디지털 변환기 모듈 (A/D)
- 빠른 샘플링 속도
- SLEEP 도중 변환 가능
- DNL = ± 1 LSb, INL = ± 1 LSb
- 최대 12개의 채널
• 프로그래밍 가능한 저전압 감지 (LVD) 모듈
이름?

마이크로컨트롤러의 특수 특징:

• 전원 재설정 (POR), 전원 시작 타이머 (PWRT), 오시레이터 시작 타이머 (OST)
• 자체 칩에 탑재된 RC 오시일레이터와 함께 워치도그 타이머 (WDT)
• 부트 로더 애플리케이션을 위한 칩 내 부트 RAM
• 8비트 또는 16비트 외부 메모리 인터페이스 모드
• 최대 두 개의 소프트웨어 프로그램 가능한 칩 선택 신호 (CS1 및 CS2)
• 메모리 매핑 I/O 확장을 위한 하나의 프로그래밍 가능한 칩 I/O 선택 신호 (CSIO)
• 에너지 절감 SLEEP 모드
• 다른 오시레이터 옵션, 그 중:
- 4X 단계 잠금 루프 (원자 오시레이터)
- 2차 오시레이터 (32 kHz) 시계 입력

CMOS 기술:

• 저전력, 고속 CMOS 기술
• 완전 한 정적 설계
• 넓은 작동 전압 범위 (2.0V ~ 5.5V)
• 산업용 및 확장 온도 범위
• 낮은 전력 소비
