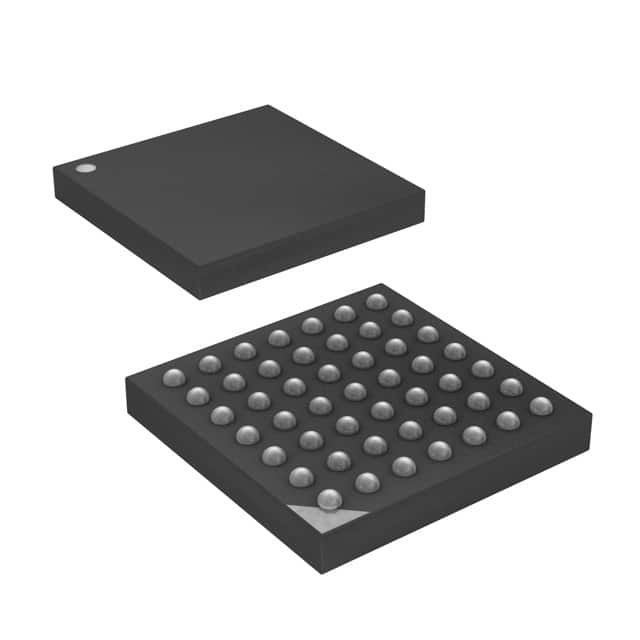

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA 마이크로칩 기술

전반적인 설명

ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P는 AVR 향상된 RISC 아키텍처를 기반으로 한 저전력 CMOS 8 비트 마이크로 컨트롤러입니다. 단일 클럭 사이클에서 강력한 명령어를 실행함으로써,ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P는 1MHz에 1MIPS에 가까운 처리량을 달성하여 시스템 설계자가 처리 속도 대비 전력 소비를 최적화 할 수 있습니다.

특징

• 고성능, 저전력 AVR® 8비트 마이크로 컨트롤러
• 고급 RISC 아키텍처
131 강력한 명령어 대부분의 일시계 순환 실행
32 x 8 일반용 작업 레지스터
완전 정적 동작
20MHz에서 최대 20 MIPS 처리량
2주기 증폭기
• 고 내구성 비휘발성 메모리 세그먼트
16/32/64/128K 바이트 시스템 내 자체 프로그래밍 플래시 프로그램 메모리
512B/1K/2K/4K 바이트 EEPROM
1/2/4/16K 바이트 내부 SRAM
기록/삭제 주기: 10,000 플래시/ 100,000 EEPROM
데이터 보존: 85°C에서 20년/ 25°C에서 100년 (1)
독립적인 잠금 비트와 함께 선택적인 부트 코드 섹션
칩 상부 프로그램으로 시스템 내 프로그래밍
진실 한 읽기-쓰기 동작
소프트웨어 보안을 위한 프로그래밍 잠금
• JTAG (IEEE STD 1149.1 컴플라이언트) 인터페이스
JTAG 표준에 따른 경계 스캔 기능
✓ 칩 상의 광범위한 디버그 지원
JTAG 인터페이스를 통해 플래시, EEPROM, 피지 및 잠금 비트의 프로그래밍
• 주변 기능
2개의 8비트 타이머/카운터와 별도의 프레스칼러 및 비교 모드
16비트 타이머/ 카운터, 별도의 프레스칼러, 비교 모드, 캡처 모드
별도의 오시레이터와 함께 실시간 카운터
6개의 PWM 채널
8채널, 10비트 ADC
1x, 10x 또는 200x에서 선택 가능한 가이드를 가진 차차 모드
바이트 지향 2선 직렬 인터페이스
2개의 프로그래밍 가능한 일련 USART
Master/Slave SPI 시리즈 인터페이스
∙ 개별 칩 오시레이터와 함께 프로그래밍 가능한 워치도그 타이머
✓ 칩 안의 아날로그 비교 장치
∙ 피니 변경 시 중단을 하고 경보
• 마이크로 컨트롤러 의 특별 특성
전원 재설정 및 프로그래밍 가능한 브라운아웃 감지
내부 산정형 RC 오시레이터
외부 및 내부의 끊어질 수 있는 소스
6개의 수면 모드: 일체 상태, ADC 소음 감축, 전력 절약, 전력 종료, 대기 상태 및
연장 대기 상태
• I/O 및 패키지
32 개의 프로그래밍 가능한 I/O 라인
40핀 PDIP, 44도 TQFP, 44패드 VQFN/QFN/MLF
44 패드 DRQFN
49볼 VFBGA
• 작동 전압
1.8~5.5V
• 속도 등급
0~4MHz @ 1.8~5.5V
0~10MHz @ 2.7~5.5V
0~20MHz @ 4.5~5.5V
• 1MHz, 1.8V, 25°C에서 전력 소비
액티브: 0.4mA
전원 종료 모드: 0.1μA
전력 절약 모드: 0.6μA (32kHz RTC 포함)
