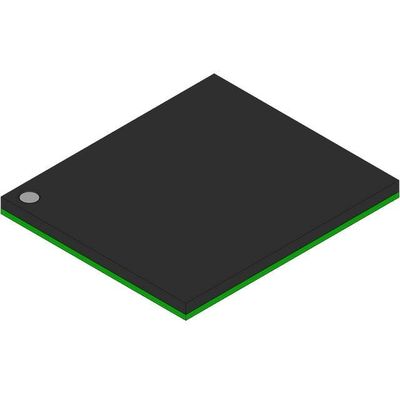

CY8C21434-24LTXIKA IC MCU 8BIT 8KB 플래시 32QFN 사이프러스 반도체

PSoC 기능적 개요

PSoC 가족은 많은 칩 제어 장치로 구성되어 있습니다. 이 장치들은 여러 전통적인 MCU 기반 시스템 구성 요소를 저렴한 단일 칩 프로그래밍 장치로 대체하도록 설계되었습니다.PSoC 장치에는 아날로그 및 디지털 논리의 구성 가능한 블록이 포함됩니다.이 아키텍처는 사용자가 각 개별 응용 프로그램의 요구 사항에 맞는 사용자 지정 주변 장치 구성을 만들 수 있습니다. 또한,빠른 CPU, 플래시 프로그램 메모리, SRAM 데이터 메모리 및 구성 가능한 I/O는 편리한 핀아웃 및 패키지에 포함되어 있습니다.

특징

■ 강력한 하버드 아키텍처 프로세서:
M8C 프로세서 최대 24MHz
8x8 곱, 32비트 축적
높은 속도에 낮은 전력
3.0V ~ 5.25V 작동 전압
산업용 온도 범위: -40°C ~ +85°C
■ 고급 주변 장치 (PSoC® 블록)
6개의 아날로그 타입의 PSoC 블록은
• 단일 또는 이중 8-비트 ADC
• 비교기 (최다 4개)
최대 8개의 디지털 PSoC 블록은 다음을 제공합니다.
• 8~32비트 타이머, 카운터, PWM
• 타이머 및 PWM에서 한 샷, 멀티 샷 모드 지원
• 1개의 디지털 블록에서 데드밴드 지원을 가진 PWM
• 쉴트 레지스터, CRC 및 PRS 모듈
• 풀 듀플렉스 UART
• 여러 SPI 마스터 또는 슬레이브, 변수 데이터 길이 지원: 8 ~ 16 비트
• 모든 GPIO 핀에 연결할 수 있습니다.
복합적인 주변기기
FSK 검출을 위한 셔프트 기능 지원
강력한 동기화 기능 지원. 아날로그 모듈 작업은 디지털 블록 또는 외부 신호에 의해 동기화 될 수 있습니다.
■ 엠베디드 컨트롤을 위해 최적화된 샘플 및 홀드를 갖춘 고속 10 비트 SAR ADC
■ 정확성, 프로그래밍 가능한 시계:
내부 ± 5% 24/48 MHz 오시레이터 산업 온도 범위
고정도 24MHz 선택적 32kHz 크리스탈 및 PLL
선택적인 외부 오시레이터, 최대 24MHz
경비견과 수면을 위한 내부/외부 오시레이터
■ 유연 한 칩 내 메모리:
16K 바이트까지 플래시 프로그램 저장장치 50,000 삭제/쓰기 주기가
1K 바이트까지 SRAM 데이터 저장
시스템 내 연쇄 프로그래밍 (ISSP)
일부 플래시 업데이트
유연한 보호 방식
플래시 에뮬레이션
■ 최적화 된 CapSense® 자원:
2개의 IDAC는 외부 저항을 대체하기 위해 최대 640μA의 소스 전류를 지원합니다.
CapSense를 위한 두 개의 전용 시계 자원:
• CSD_CLK: 1/2/4/8/16/32/128/256 SYSCLK에서 파생
• CNT_CLK: 1/2/4/8 CSD_CLK에서 파생
CapSense 스캔을 위한 전용 16비트 타이머/ 카운터
2개의 CSD 채널을 지원합니다.
■ 프로그래밍 가능한 핀 구성:
25mA 싱크, 모든 GPIO에 10mA 소스
모든 GPIO에서 위, 아래, 높은 Z, 강, 또는 오픈 드레인 드라이브 모드를 당겨
GPIO에서 최대 38개의 아날로그 입력
모든 GPIO에서 설정할 수 있는 중단
■ 추가 시스템 자원:
400kHz까지 I2CTM 슬레이브, 마스터, 멀티마스터
하드웨어 주소 기능을 지원합니다
경비견 과 잠자리 타이머
사용자 설정 가능한 저전압 탐지
통합감독회로
✓ 칩 내 정밀 전압 참조
디지털 주변 로직으로 RTC 블록을 지원합니다
