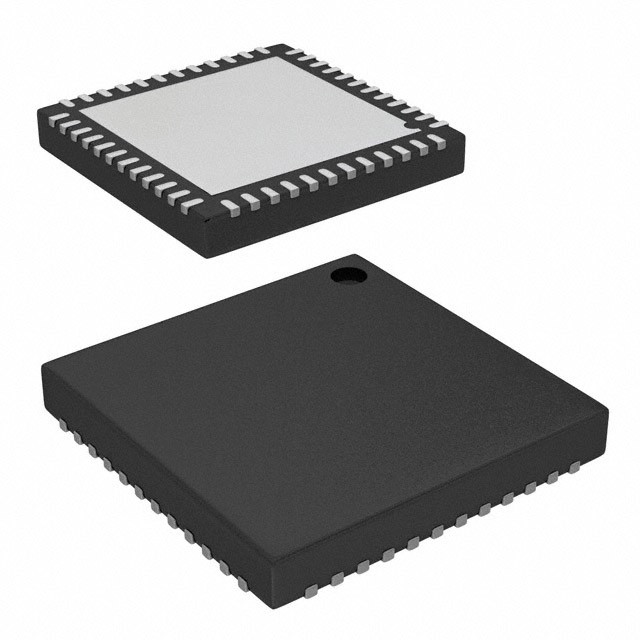

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN 인피니언 테크놀로지

일반 설명

구성 가능한 블록의 독특한 배열으로 PSoC® 3는 하나의 칩에서 마이크로 컨트롤러 유닛 (MCU), 메모리, 아날로그 및 디지털 주변 기능을 제공하는 진정한 시스템 수준의 솔루션입니다.CY8C32 가족은 신호 획득의 현대적인 방법을 제공합니다, 신호 처리 및 높은 정확성, 높은 대역폭 및 높은 유연성을 가진 제어. 아날로그 기능은 열쌍 (동전압 근처) 에서 초음파 신호까지의 범위를 포함합니다.

특징

■ 단주기 8051 CPU 코어
□ DC 50MHz 동작
□ 명령 을 곱하고 나누는 것
□ 플래시 프로그램 메모리, 최대 64KB, 10만 번 기록 회전, 20 년 간 저장, 여러 가지 보안 기능
□ 512 바이트 플래시 캐시
□ 최대 8KB의 플래시 오류 수정 코드 (ECC) 또는 구성 저장장치
□ 최대 8 KB SRAM
□ 최대 2KB 의 전기적 으로 지워질 수 있는 프로그램 할 수 있는 읽기 전용 메모리 (EEPROM), 1M 사이클 및 20 년 간 보존
□ 다층 AHB[1] 버스 접속으로 24채널 직접 메모리 액세스 (DMA)
• 프로그래밍 가능한 연쇄 디스크립터와 우선 순위
• 32-비트 전송 지원
■ 저전압, 극저전력
□ 넓은 작동 전압 범위: 0.5V ~ 5.5V
□ 0.5V 에서 1.8V 로 5.0V 출력 까지의 고효율 부스 릴레이터
□ 3MHz에서 0.8mA, 6MHz에서 1.2mA, 50MHz에서 6.6mA
□ 다음과 같은 저전력 모드:
• 실시간 시계 (RTC) 및 저전압 감지 (LVD) 중단과 함께 1μA 잠자리 모드
• 200-nA 휴면 모드, RAM 유지
■ 다재다능한 I/O 시스템
□ 28~72개의 I/O (62개의 GPIO, 8개의 특수 입력/출력 (SIO), 2개의 USBIO[2])
□ 모든 GPIO를 디지털 또는 아날로그 주변 라우팅
□ 모든 GPIO에서 LCD 직접 드라이브, 최대 46×16 세그먼트 [2]
□ 모든 GPIO에서 CapSense® 지원 [3]
□ 1.2V에서 5.5V I/O 인터페이스 전압, 최대 4개의 영역
□ 어떤 핀이나 포트에서도 마스크가 가능하고 독립적인 IRQ
□ 슈미트 트리거 트랜지스터-트랜지스터 논리 (TTL) 입력
□ 모든 GPIO는 개방된 배수 높은 / 낮은, 끌어올림 / 끌어내림, 높은 Z 또는 강한 출력으로 구성됩니다.
□ 켜기 재설정 (POR) 에서 GPIO 핀 상태를 구성할 수 있습니다.
□ SIO에서 25mA 침몰
■ 디지털 주변 장치
□ 16~24개의 프로그래밍 가능한 PLD 기반의 유니버설 디지털 블록 (UDB)
□ 전체 속도 (FS) USB 2.0 12 Mbps 내부 오시레이터를 사용하여 [2]
□ 최대 4 개의 16 비트 구성 가능한 타이머, 카운터, PWM 블록
□ 표준 주변 장치 의 도서관
• 8비트, 16비트, 24비트, 32비트 타이머, 카운터, PWM
• 연쇄 주변 인터페이스 (SPI), 보편적 비동기 송신기 수신기 (UART) 및 I2C
• 카탈로그에서 사용할 수 있는 다른 많은 제품
□ 첨단 주변 장치 의 도서관
• 주기적 부재 점검 (CRC)
• 유사 무작위 순서 (PRS) 생성기
• 로컬 인터커넥트 네트워크 (LIN) 버스 2.0
• 사각형 해독기
■ 아날로그 주변 장치 (1.71V ∙ VDDA ∙ 5.5V)
□ 1.024 V ± 0.9% 내부 전압 기준 40°C ~ + 85°C
□ 8~12비트 해상도를 가진 구성 가능한 델타 시그마 ADC
• 프로그래밍 가능한 이득 단계: ×0.25 ~ ×16
• 12비트 모드, 192-ksps, 66dB 신호 소음 및 왜곡 비율 (SINAD), ± 1-비트 INL/DNL
□ 8비트, 8Mps IDAC 또는 1Mps VDAC
□ 95 ns 응답 시간 2 대 비교 장치
□ CapSense 지원
■ 프로그래밍, 디버깅, 추적
□ JTAG (4선), 연쇄선 디버그 (SWD) (2선), 단일선 뷰어 (SWV) 인터페이스
□ 8개의 주소와 1개의 데이터 중단점
□ 4KB 명령어 추적 버퍼
□ I2C, SPI, UART, USB 및 다른 인터페이스 를 통해 지원 되는 부트 로더 프로그래밍
■ 정확성, 프로그래밍 가능한 시계
□ 전체 온도 및 전압 범위에서 3 ~ 24MHz 내부 오시레이터
□ 크리스탈 PPM 정확성 을 위한 4~25MHz 결정 오시레이터
□ 50MHz까지의 내부 PLL 클럭 생성
□ 32.768kHz 시계 결정 오시일레이터
□ 1, 33, 100 kHz 에서 저전력 내부 진동기
■ 온도 및 포장
□ 40°C ~ +85°C 산업 온도
□ 48핀 SSOP, 48핀 QFN, 68핀 QFN 및 100핀 TQFP 패키지 옵션
