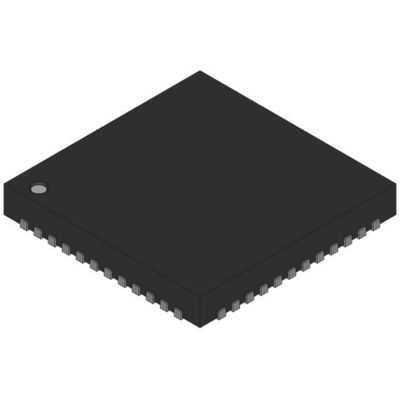

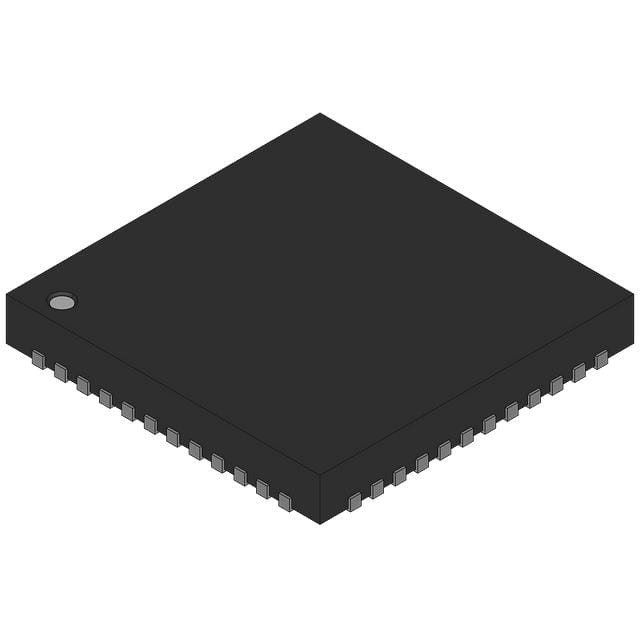

AT32UC3L016-ZAUT IC MCU 32BIT 16KB FLASH 48QFN 아틀멜

설명

Atmel® AVR® AT32UC3L0128/256은 AVR32 UC RISC 프로세서를 기반으로 최대 50MHz의 주파수에서 작동하는 완전한 시스템 온 칩 마이크로 컨트롤러입니다.AVR32 UC는 고성능 32비트 RISC 마이크로프로세서 코어비용에 민감한 임베디드 애플리케이션을 위해 설계되었으며, 낮은 전력 소비, 높은 코드 밀도 및 높은 성능을 강조합니다.
프로세서는 메모리 보호 단위 (MPU) 와 빠르고 유연한 인터럽트 컨트롤러를 구현하여 현대 및 실시간 운영 체제를 지원합니다.보안 액세스 장치 (SAU) 는 필요한 보안 및 무결성을 제공하기 위해 MPU와 함께 사용됩니다..

특징

• 고성능, 저전력 32비트 Atmel® AVR® 마이크로 컨트롤러
DSP 지침을 포함한 컴팩트 한 주기의 RISC 명령어 세트
읽기, 변경, 쓰기 명령어 및 원자 비트 조작
성능
• 최대 64DMIPS 플래시에서 50MHz에서 실행 (1 플래시 대기 상태)
• 최대 36DMIPS 플래시에서 25MHz에서 실행 (0 플래시 대기 상태)
메모리 보호 단위 (MPU)
• 사용자 정의 주변 보호 기능을 제공하는 보안 액세스 장치 (SAU)
• 초저전력 소비를 위한 picoPower® 기술
• 다 계층 버스 시스템
성능을 높이기 위해 별도의 버스에서 고성능 데이터 전송
12개의 주변 DMA 채널이 주변 통신의 속도를 향상시킵니다.
• 내부 고속 플래시
256Kbytes 및 128Kbytes 버전
1주기 접속 최대 25MHz
FlashVault 기술은 최종 사용자 애플리케이션을 위한 미리 프로그래밍된 보안 라이브러리 지원을 허용합니다
최대 속도에서 명령어 실행을 최적화하는 Prefetch 버퍼
100000번의 기록주기, 15년 데이터 저장능력
플래시 보안 잠금 및 사용자 정의 구성 영역
• 내부 고속 SRAM, 최대 속도로 단일 사이클 액세스
32K바이트
• 인터럽트 컨트롤러 (INTC)
자동 벡터화 된 낮은 지연 시간 인터럽트 서비스 프로그램 가능한 우선 순위
• 외부 중단 제어기 (EIC)
• 직접적인 주변에서 주변 통신을 위한 주변 이벤트 시스템
• 시스템 기능
전력 및 시계 관리자
수면 걷기 전력 절약 제어
내부 시스템 RC 오시레이터 (RCSYS)
32KHz 오시일레이터
다목적 오시레이터, 단계 잠금 루프 (PLL) 및 디지털 주파수 잠금 루프 (DFLL)
• 창문 에 설치 된 감시 개 타이머 (WDT)
• 실시간 시계 기능이 있는 비동기 타이머 (AST)
카운터 또는 캘린더 모드 지원
• 시계 의 주파수 를 정확하게 측정 하기 위한 주파수 계측기 (FREQM)
• 6개의 16비트 타이머/ 카운터 (TC) 채널
외계 시계 입력, PWM, 캡처 및 다양한 계산 기능
• 모든 I/O 핀에 있는 PWM 채널 (PWMA)
8비트 PWM, 150MHz까지의 소스 클럭
• 4개의 유니버설 싱크론/아시크론 수신기/전달기 (USART)
독립적인 바우드레이트 생성기, SPI 지원
하드웨어 손떨림 지원
• 칩 선택 신호와 함께 하나의 마스터 / 슬레이브 일련 주변 인터페이스 (SPI)
최대 15 SPI 슬레이브가 주소될 수 있습니다.
• 두 개의 마스터와 두 개의 슬레이브 두 개의 와이어 인터페이스 (TWI), 400kbit/s I2C 호환
• 최대 12비트 해상도 를 가진 8채널 아날로그-디지털 변환기 (ADC)
내부 온도 센서
• 선택적 창 탐지 기능이 있는 8개의 아날로그 비교기 (AC)
• 용량 터치 (CAPT) 모듈
하드웨어 지원 Atmel® AVR® QTouch® 및 Atmel® AVR® QMatrix 터치 획득
용량 터치 센서에서 QTouch 및 QMatrix 캡처를 지원합니다.
• QTouch 라이브러리 지원
● 용량 가량 있는 터치 버튼, 슬라이더, 바퀴
QTouch 및 QMatrix 인수
• 칩 내 비 침입성 디버그 시스템
Nexus 클래스 2+, 런타임 제어, 침해적이지 않은 데이터 및 프로그램 추적
aWire 단일 핀 프로그래밍 추적 및 디버그 인터페이스
나노트레이스는 JTAG 또는 와이어 인터페이스를 통해 추적 기능을 제공합니다.
48핀 TQFP/QFN/TLLGA (36개의 GPIO 핀)
• 5개의 하이 드라이브 I/O 핀
• 단일 1.62-3.6 V 전원 공급
