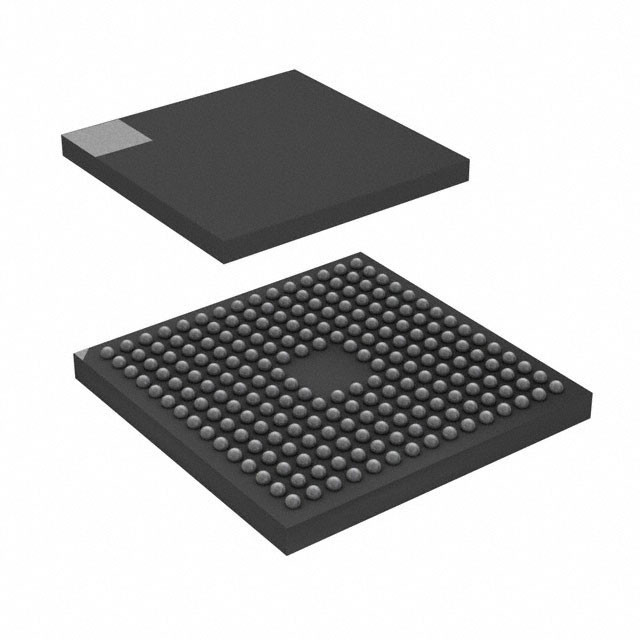

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STM마이크로 전자

설명

STM32F745xx 및 STM32F746xx 장치는 최대 216 MHz까지 실행할 수 있는 고성능 ARM® Cortex®-M7 32비트 RISC 코어를 중심으로 구성되어 있습니다.Cortex®-M7 코어는 모든 ARM® 단일 정밀 데이터 처리 명령어 및 데이터 형식을 지원하는 단일 부동 소수점 단위 (SFPU) 를 갖추고 있습니다.그것은 또한 프로그램 보안을 향상시키는 DSP 명령어와 메모리 보호 장치 (MPU) 의 전체 세트를 포함합니다.STM32F745xx 및 STM32F746xx 장치는 최대 1 Mbyte의 플래시 메모리로 고속 임베디드 메모리를 통합합니다., 320 Kbyte의 SRAM (중요한 실시간 데이터에 대한 64 Kbyte의 데이터 TCM RAM), 16 Kbyte의 명령어 TCM RAM (중요한 실시간 루틴에 대한),최저 전력 모드에서 사용할 수 있는 백업 SRAM의 4 Kbytes, 그리고 2개의 APB 버스, 2개의 AHB 버스,32비트 멀티-AHB 버스 매트릭스 및 내부 및 외부 메모리 액세스를 지원하는 멀티 레이어 AXI 상호 연결.

특징

• 코어: ARM® 32비트 Cortex®-M7 CPU와 FPU, 적응성 실시간 가속기 (ART AcceleratorTM) 및 L1 캐시: 4KB 데이터 캐시 및 4KB 명령어 캐시,임베디드 플래시 메모리 및 외부 메모리에서 0 대기 상태 실행을 허용, 최대 216 MHz의 주파수, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) 및 DSP 명령어.
• 기억
1MB까지의 플래시 메모리
OTP 메모리 1024 바이트
SRAM: 320KB (중요한 실시간 데이터에 대한 64KB 데이터 TCM RAM 포함) + 16KB 명령어 TCM RAM (중요한 실시간 루틴) + 4KB 백업 SRAM (최저 전력 모드에서 사용할 수 있습니다)
유연한 외부 메모리 컨트롤러 최대 32 비트 데이터 버스: SRAM, PSRAM, SDRAM/LPSDR SDRAM, NOR/NAND 메모리
• 듀얼 모드 쿼드 SPI
• LCD 평행 인터페이스, 8080/6800 모드
• 향상된 그래픽 콘텐츠 생성 (DMA2D) 을 위해 전용 Chrom-ART 가속기TM를 가진 XGA 해상도까지의 LCD-TFT 컨트롤러
• 시계, 리셋 및 공급 관리
1.7V에서 3.6V 애플리케이션 공급 및 I/O
POR, PDR, PVD 및 BOR
전원 공급 장치
4~26MHz의 결정 오시레이터
내부 16MHz 공장 정비 RC (1% 정확도)
32kHz 오시레이터
32 kHz RC 내부, 캘리브레이션
• 저전력
잠자리, 정지 및 대기 모드
RTC를 위한 VBAT 공급, 32×32비트 백업 레지스터 + 4KB 백업 SRAM
• 3 × 12 비트, 2.4 MSPS ADC: 최대 24 채널 및 7.2 MSPS 세 번 겹쳐진 모드
• 2×12비트 D/A 변환기
• 최대 18개의 타이머: 최대 13개의 16비트 (1번의 저전력 16비트 타이머는 스톱 모드에서 사용할 수 있습니다) 및 2개의 32비트 타이머각각 최대 4개의 IC/OC/PWM 또는 펄스 카운터 및 쿼레이터 (증가적) 인코더 입력모든 15개의 타이머는 216MHz까지 작동합니다. 2x 워치도그, 시스틱 타이머

• 일반용 DMA: FIFO 및 폭발 지원과 함께 16 스트림 DMA 컨트롤러
• 디버그 모드
SWD와 JTAG 인터페이스
코르텍스®-M7 트레이스 매크로셀TM
• 최대 168개의 I/O 포트, 인터럽트 기능
최대 164개의 빠른 I/O, 최대 108MHz
최대 166 5V 용도 I/O
• 최대 25개의 통신 인터페이스
4x I2C 인터페이스까지 (SMBus/PMBus)
4 USARTs/4 UARTs (27 Mbit/s, ISO7816 인터페이스, LIN, IrDA, 모덤 제어) 까지
6 SPI까지 (50 Mbit/s까지), 3는 내부 오디오 PLL 또는 외부 클럭을 통해 오디오 클래스 정확성을 위해 muxed simplex I2S
2 x SII (시리얼 오디오 인터페이스)
2 × CAN (2.0B 활성화) 및 SDMMC 인터페이스
SPDIFRX 인터페이스
HDMI-CEC
• 첨단 연결
USB 2.0 풀 스피드 디바이스/호스트/OTG 컨트롤러, 칩 내 PHY
전용 DMA, 칩 내 전속 PHY 및 ULPI와 함께 USB 2.0 고속/전속 장치/ 호스트/OTG 컨트롤러
전용 DMA와 10/100 이더넷 MAC: IEEE 1588v2 하드웨어, MII/RMII를 지원합니다.
• 8~14비트 평행 카메라 인터페이스 최대 54 Mbyte/s
• 실제 무작위 숫자 생성기
• CRC 계산 단위
• RTC: 2차 정확성, 하드웨어 달력
• 96비트 고유 ID
