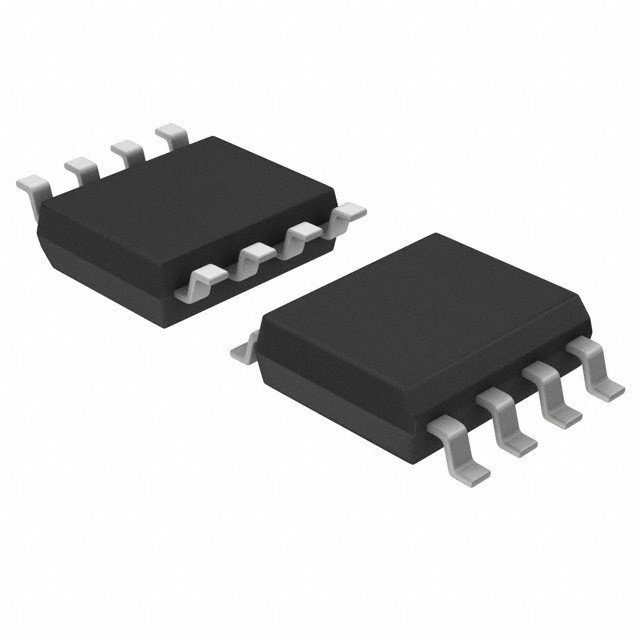

MC9S08PL4CSC IC MCU 8BIT 4KB 플래시 8SOIC N✖P USA Inc.

주요 특징

• 8-비트 S08 중앙 프로세서 단위 (CPU)
2~5.5V의 2.7MHz 버스까지
-40 °C~105 °C의 온도 범위
40개의 인터럽트/리셋 소스를 지원합니다.
4단계 네스트 인터럽트를 지원합니다.
✓ 칩 내 메모리
최대 16 KB 플래시 읽기/프로그램/완전 삭제
작동 전압과 온도
256바이트까지 EEPROM; 2바이트 지워도 섹터
플래시를 실행하는 동안 프로그램 및 삭제
최대 2048 바이트 랜덤 액세스 메모리 (RAM)
플래시 및 RAM 접근 보호
• 에너지 절감 모드
1개의 저전력 정지 모드; 저전력 대기
모드
기기 시계 활성화 레지스터 시계를 비활성화 할 수
사용되지 않는 모듈, 전류를 줄여 시계를
정지 3 모드에서 특정 주변 장치에 대해 계속 활성화됩니다.
• 시계
오시레이터 (XOSC) - 루프 제어 피어스
오시일레이터, 크리스탈 또는 세라믹 레조너터
31.25 kHz ~ 39.0625 kHz 또는 4 MHz ~ 20 MHz
내부 시계 소스 (ICS) - 주파수를 포함
내부 또는 외부로 제어되는 잠겨있는 루프 (FLL)
참조; 내부 참조의 정밀 정렬
온도 범위에서 1%의 오차를 허용하는 0
°C ~ 70 °C, 전체에 2%의 오차
작동 온도: 최대 20MHz
• 시스템 보호
독립적인 시계 소스를 가진 감시 개
리셋 또는 중단으로 낮은 전압 검출
선택 가능한 여행 지점
리셋을 통해 불법적인 오프코드 검출
리셋으로 불법 주소 검출
• 개발 지원
✓ 단일 유선 배경 디버그 인터페이스
3개의 브레이크포인트를 허용할 수 있는 브레이크포인트 기능
회로 내 디버깅 중 설정
✓ 칩 내 회로 에뮬레이터 (ICE) 디버그 모듈
2개의 비교 장치와 9개의 트리거 모드를 포함하는
• 주변 장치
ACMP - 양쪽 모두 긍정적 인 한 아날로그 비교
음수 입력, 별도로 선택할 수 있는 인터럽트
증가하고 감소하는 비교 결과물; 필터링
ADC - 12채널, 12비트 해상도; 2.5μs
변환 시간; 선택적인 데이터 버퍼
워터 마크, 자동 비교 기능, 내부
대역 간격 참조 채널; 정지 모드 작동
옵션 하드웨어 트리거
CRC - 프로그래밍 가능한 주기적 과잉 점검
모듈
FTM - 플렉스 타이머 모듈 2개
1개의 6채널과 1개의 2채널; 16비트
카운터; 각 채널은 입력으로 구성될 수 있습니다
캡처, 출력 비교, 가장자리 또는 중앙 정렬
PWM 모드
IIC - 하나의 상호 통합 회로 모듈; 최대 400개
kbps; 멀티 마스터 동작; 프로그래밍 가능한 스레이브
주소; 방송 모드와 10비트를 지원
SMBUS와 PMBUS를 해결하고 지원합니다.
MTIM - 8비트 프레스칼러와 함께 한 모듈 타이머
오버플로우 중단
RTC - 16비트 실시간 타이머 카운터 (RTC)
SCI - 두 개의 일련 통신 인터페이스 (SCI/
UART) 모듈 선택적 13비트 휴식; 풀 듀플렉스
0으로 돌아가지 않는 (NRZ); LIN 확장 지원
SPI - 하나의 8비트 직렬 주변 인터페이스 (SPI)
모듈; 완전 듀플렉스 또는 단일 유선 양방향;
마스터 또는 슬래브 모드
TSI - 최대 16개의 외부 전극을 지원합니다.
구성 가능한 소프트웨어 또는 하드웨어 스캔 트리거; 완전히
N✖P 터치 센싱 소프트웨어 라이브러리를 지원합니다.
MCU를 스톱3 모드에서 깨울 수 있는 기능
• 입력/출력
1개의 출력만 하는 핀을 포함한 최대 37개의 GPIO
8비트 키보드 인터럽트 모듈 (KBI)
2개의 진정한 오픈 드레인 출력 핀
4개의 초고전류 싱크핀 20mA 소스/싱크 전류를 지원합니다.
• 패키지 옵션
44핀 LQFP
32핀 LQFP
20핀 SOIC; 20핀 TSSOP
16핀 TSSOP
